首页  >  产品百科  >  NLFV32T-470K-EF

NLFV32T-470K-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 90mA 47μH 1.02Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: 445-15771-2-ND
供应商: Digi-Key
标准整包数: 2000

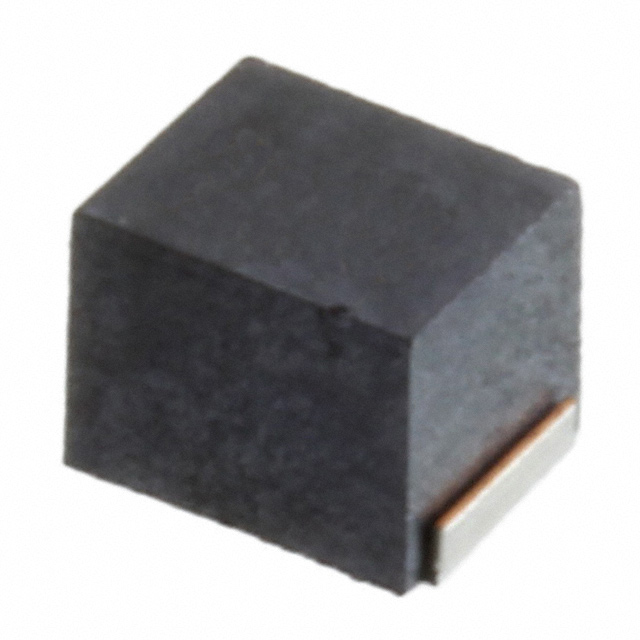

TDK 贴片电感 NLFV32T-470K-EF

NLFV32T-470K-EF概述

    NLFV32-EF系列电感器技术手册

    产品简介


    产品类型:NLFV32-EF系列是用于去耦电路的贴片型线绕铁氧体电感器。这种类型的电感器广泛应用于各种智能仪表、音视频设备、xDSL通信基础设施、移动基站、工业设备及其他电子设备。
    主要功能:本系列电感器采用树脂封装,磁屏蔽结构,内置铁氧体粉末。它们在电子电路中起到滤波、稳压和降噪的作用。
    应用领域:包括但不限于智能仪表、音频视频设备、宽带接入(xDSL)、通信基础设施设备如移动基站、工业设备等。

    技术参数


    - 尺寸:3.2mm × 2.5mm × 2.2mm
    - 阻抗范围:0.06Ω到22.5Ω(随型号变化)
    - 电感值:1µH到1000µH(可选)
    - 容差:±20%或±10%
    - 测量频率:7.96 MHz
    - 直流电阻:0.06Ω到14.5Ω
    - 额定电流:20mA到750mA
    - 工作温度范围:-40°C到+105°C(含自温升)

    产品特点和优势


    - 独特的磁屏蔽结构:采用内置铁氧体粉末的磁屏蔽,能有效减少磁场干扰。
    - 广泛的适用性:适用于多种电子设备,提供稳定的电磁兼容性。
    - 优异的热稳定性:可在宽泛的工作温度范围内保持性能稳定。
    - 高可靠性:通过严格的质量控制和高标准的制造工艺,确保产品的长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 在智能电表中作为电源管理的关键组件,提高电能的利用效率。
    - 在音频视频设备中作为滤波器,改善信号质量和降低噪声。
    使用建议:
    - 在使用前请预热元件,以避免因温度差超过150°C而产生的焊接不良。
    - 设计电路板时,应合理布置线圈以减少磁干扰的影响。
    - 嵌入印刷电路板时,应避免芯片承受应力,以免影响其性能和寿命。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,能够方便地集成到现有的电子系统中。
    - 技术支持:制造商提供了详细的交付规格和技术支持,包括安全使用提醒和存储条件等。

    常见问题与解决方案


    - 问题1:产品出现焊接不良。
    - 解决方案:检查焊接温度是否符合标准,并确保正确的预热过程。
    - 问题2:电感器性能不稳定。
    - 解决方案:检查安装过程中是否受热过度,如有必要重新设计电路板布局以优化散热。

    总结和推荐


    综合评估:
    - 优点:NLFV32-EF系列电感器凭借其优良的磁屏蔽性能、广泛的温度适应性和高可靠性,成为许多电子设备的理想选择。
    - 推荐:强烈推荐使用该系列电感器,特别是在需要高稳定性和低噪声的场合。其广泛的适用性和卓越的技术参数使其成为市场上极具竞争力的产品之一。

NLFV32T-470K-EF参数

参数
直流电阻(DCR) 1.02Ω
额定电流 90mA
Q值 -
测试频率 2.52MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NLFV32T-470K-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLFV32T-470K-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLFV32T-470K-EF NLFV32T-470K-EF数据手册

NLFV32T-470K-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1192 ¥ 0.9883
4000+ $ 0.1136 ¥ 0.9418
6000+ $ 0.1105 ¥ 0.9158
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1976.6
直接购买
