B78417A2287A003

产品分类: 电流互感器
厂牌: TDK
产品描述: 1:125 11mH 50KHz~250KHz 贴片安装 10.6mm*12.2mm*11mm
供应商型号: 3263471
供应商: 海外现货
标准整包数: 1

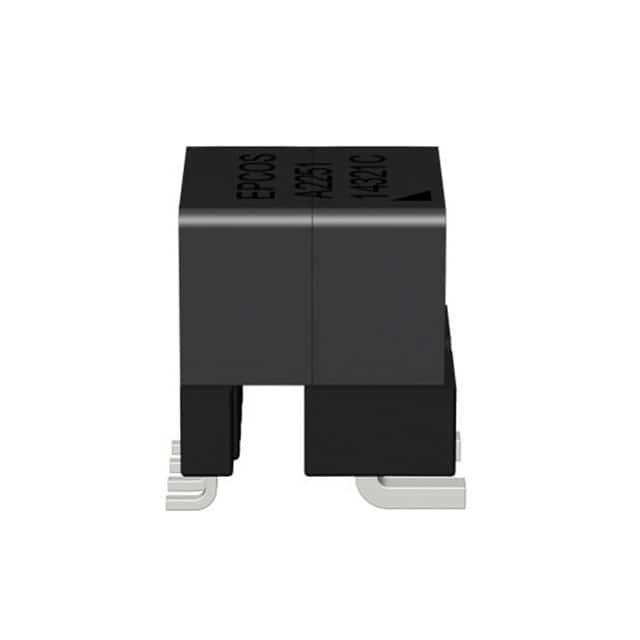

TDK 电流互感器 B78417A2287A003

B78417A2287A003概述

    # SMT Current Sense Transformers B78417 EP7 Series

    产品简介


    SMT电流感应变压器B78417 EP7系列是专为各种高精度应用而设计的电子元件。这些变压器主要用于开关电源、反馈控制、过载检测和负载掉电/关机检测。它们采用框架模制的一次绕组和铜线二次绕组,确保了高效稳定的性能。

    技术参数


    - 频率范围: 50 ... 500 kHz
    - 高压测试: 2400 V AC, 50 Hz, 1 s (绕组间),型式测试60秒
    - 电感L (5-4): 在20 kHz, 10 mV, +25 °C条件下测量
    - 直流电阻Rmax (1-2): 在+25 °C条件下测量
    - 直流电阻Rmax (5-4): 在+25 °C条件下测量
    - 感应电流Iprim, RMS: 最大初级电流为20 A时,约引起+40 °C温度升高
    - 耦合电容Cp (1-5): 在10 kHz, 1 V, +25 °C条件下测量
    - 可焊性: ≥ 99.9 Sn,无铅。或Sn96.5Ag3.0Cu0.5: +(245 ±5) °C, (3 ±0.3) s
    - 焊料湿润面积: ≥ 95% (符合IEC 60068-2-58)
    - 耐焊接热: 符合JEDEC J-STD-020D (+245 °C)
    - 存储条件(包装): –20 °C … +40 °C, ≤ 75% RH
    - 工作温度范围: –40 °C … +150 °C
    - 污染等级: P2 (符合IEC 61558-1, IEC 60664)
    - 绝缘热等级: +155 °C (F) (符合IEC 60085)
    - 重量: 约2.5 g

    产品特点和优势


    - 非常低的直流电阻
    - 不同的匝数比
    - 小尺寸SMD封装
    - 符合RoHS标准
    - 通过AEC-Q200认证
    - 绝缘距离符合IEC 60664 (基本绝缘,工作电压峰值500 V RMS)
    - UL 1446 Class 155 (F) 电气绝缘系统

    应用案例和使用建议


    应用案例
    - 开关电源: 高效率的能量转换,提高整体系统的性能。
    - 反馈控制: 实现更精确的控制,减少误差。
    - 过载检测: 确保电路安全,避免设备损坏。
    - 负载掉电/关机检测: 及时发现并处理问题,延长设备寿命。
    使用建议
    - 温度管理: 尽量将工作温度保持在规定范围内,避免过热导致的性能下降。
    - 安装固定: 确保变压器固定牢固,避免任何机械应力对其造成损害。
    - 清洗工艺: 在清洗过程中注意选择合适的清洗剂,避免对线圈和塑料外壳产生负面影响。

    兼容性和支持


    该产品具有广泛的兼容性,可以与其他多种电子元器件和设备配套使用。TDK提供详细的文档和技术支持,以帮助客户更好地理解和使用该产品。如有需要,客户还可以联系TDK的技术支持团队获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 变压器过热: 如何防止?
    2. 电路故障: 如何诊断?
    解决方案
    1. 过热:
    - 确保良好的散热措施,避免工作温度超过额定值。
    - 使用合适的冷却风扇或散热片。
    2. 电路故障:
    - 检查所有连接是否牢固,排除接触不良的可能性。
    - 使用万用表检查各引脚的电压,确认是否有异常。
    - 如有必要,参考技术手册进行进一步的诊断。

    总结和推荐


    SMT电流感应变压器B78417 EP7系列以其出色的性能、可靠的设计和广泛的应用范围,成为众多电子设备的理想选择。其优异的温度管理和紧凑的封装使其非常适合现代电子产品的需求。强烈推荐用于需要高精度电流感应的场合,如开关电源和反馈控制系统。
    希望这篇技术手册能为您提供所需的信息,助您更好地了解和使用这款高性能的电子元件。

B78417A2287A003参数

参数
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 50KHz~250KHz
电感值 11mH
匝数比 1:125
长*宽*高 10.6mm*12.2mm*11mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
