B65806J2204X000

产品分类: 磁芯
厂牌: TDK

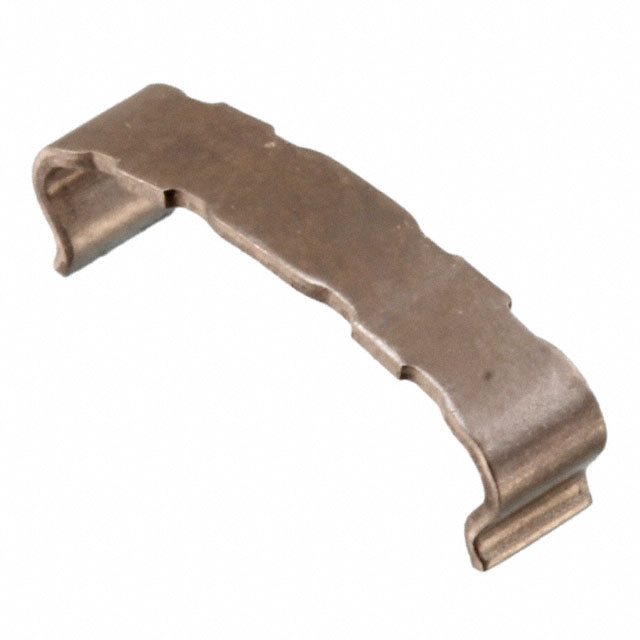

产品描述: EPCOS 钳夹, 变压器配件, 不锈钢制, 9.4 x 2.1 x 0.335mm, 使用于RM 5 磁芯
供应商型号: 2673431
供应商: 海外现货
标准整包数: 10
TDK 磁芯 B65806J2204X000

B65806J2204X000概述


    产品简介


    产品类型
    本产品是TDK Electronics AG生产的Ferrite磁芯及其配件,包括RM 5和RM 5 LP两种系列,具体型号有B65805、B65806、B65822、B65539和B65518等。
    主要功能
    这些磁芯主要用于变压器应用,具备良好的磁性特性,适用于各种电子电路设计中。磁芯通常以套装形式交付,包含磁芯主体及必要的辅助配件如调整螺钉、夹具、线圈支架等。
    应用领域
    这些磁芯广泛应用于通信设备、电源适配器、音频设备、工业控制等领域。由于其高稳定性和良好的电磁性能,它们特别适合用于要求较高电磁屏蔽和稳定性的场合。

    技术参数


    - 磁性特性
    - 串联总长度(\(\Sigma l/A\)):0.71 mm\(^{-1}\)
    - 长度(\(le\)):17.5 mm
    - 有效截面积(\(Ae\)):24.5 mm\(^2\)
    - 最小截面积(\(A{min}\)):18 mm\(^2\)
    - 有效体积(\(Ve\)):430 mm\(^3\)
    - 约重:2.6 g/套
    - 电感值(AL)
    - 不同材料和空气隙下的AL值:7700 nH(T38材料),1700 nH(N49材料)
    - 相对磁导率(\(\mue\))
    - 相对磁导率范围:根据材料和空气隙不同而变化
    - 功率损耗(PV)
    - 功率损耗最大值:<0.09 W/套(N49材料)

    产品特点和优势


    唯一性
    这些磁芯采用陶瓷材料制造,具有良好的机械强度和耐温性,能够在高温和高频率下稳定运行。独特的结构设计使得磁芯能够适应不同的安装要求,并且其嵌入介质弹性良好,提高了其长期使用的可靠性。
    市场竞争力
    这些磁芯在设计上考虑到了用户需求的多样性,提供了多种尺寸和材料选项。此外,由于采用了先进的制造工艺,磁芯具有较低的损耗和较高的效率,使得其在市场上具有很强的竞争力。

    应用案例和使用建议


    实际应用场景
    这些磁芯已成功应用于各种变压器中,例如电源适配器和通信设备中的高频变压器。其高饱和电流能力和低损耗特性使其在实际应用中表现优异。
    使用建议
    在安装过程中,用户应遵循制造商提供的处理指南,特别是在进行绕线操作时,避免过强的张力导致线圈损坏。同时,在焊接过程中需注意温度控制,避免焊料污染或绝缘层烧毁。

    兼容性和支持


    兼容性
    这些磁芯设计为与其他TDK Electronics AG的产品配套使用。虽然理论上可以与其他厂家的产品配合使用,但需要事先进行测试以确保兼容性。
    支持
    TDK Electronics AG提供详细的技术文档和处理指南,帮助用户正确安装和使用这些磁芯。对于任何技术支持问题,用户可以直接联系公司的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:安装时线圈被损坏。
    - 解决方案:在绕线时应用柔和的力量,避免过度张力造成损伤。

    2. 问题:焊接过程中出现焊料污染。
    - 解决方案:严格控制焊接温度和时间,确保焊料清洁无污染。
    3. 问题:磁芯受热后性能下降。
    - 解决方案:确保磁芯工作在指定的工作温度范围内,避免超过最高工作温度。

    总结和推荐


    综上所述,TDK Electronics AG的这些磁芯凭借其优良的磁性特性、稳定的性能以及多样的适用场景,是一款值得推荐的产品。特别是对于那些需要高可靠性和高性能的应用,如电源适配器和高频变压器的设计,这些磁芯无疑是一个理想的选择。在购买和使用过程中,建议用户仔细阅读技术手册,并遵循制造商的指导,以充分发挥其性能。
