B78148S1105J009

产品分类: 插件电感
厂牌: TDK
产品描述: 252KHz 1.6MHz 130mA 130mA 50@252kHz 1mH 14Ω ±5% 通孔安装 9.2mm(长度)*14mm(高度)
供应商型号: 495-B78148S1105J009TB-ND
供应商: Digi-Key
标准整包数: 2500

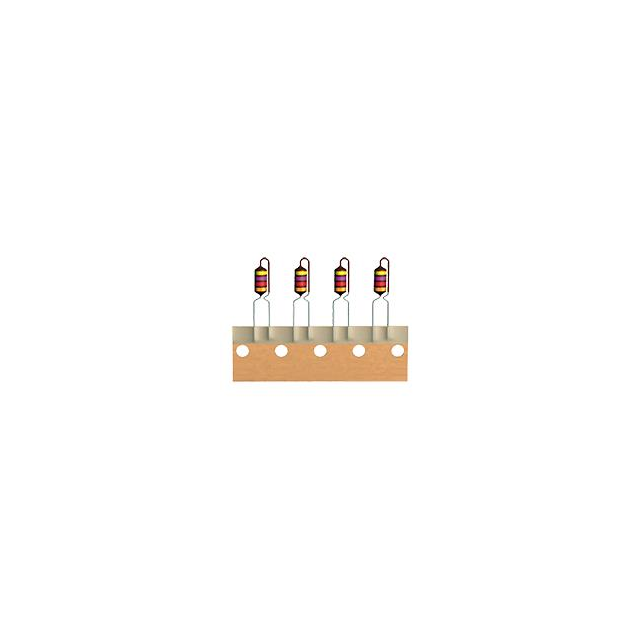

TDK 插件电感 B78148S1105J009

B78148S1105J009概述

    电子元器件产品技术手册:RF扼流圈(BC系列)

    产品简介


    本技术手册详细介绍了EPCOS公司生产的RF扼流圈(BC系列)产品。这些产品主要包括型号为B78108S和B78148S的射频扼流圈。BC系列扼流圈主要用于阻隔和滤波射频信号,广泛应用于天线系统、汽车电子、节能灯和娱乐电子产品等领域。

    技术参数


    以下列出了BC系列扼流圈的主要技术参数和规格:
    - 额定电感范围: 1 μH 至 4700 μH
    - 额定电流: 55 mA 至 1200 mA
    - 结构组成: 铁氧体圆柱核心、漆包铜线绕组、阻燃漆涂层
    - 引脚类型:
    - 轴向引脚(B78108S)
    - 径向弯曲至5mm间距(B78148S)
    - 终端材料: 铜基底,镍和纯锡电镀
    - 标记: 符合IEC 60062标准的颜色编码

    产品特点和优势


    BC系列扼流圈具有以下特点和优势:
    - 宽电感范围: 适用于多种通用应用
    - 特殊版本可定制
    - 适合波峰焊接
    - 符合RoHS标准

    应用案例和使用建议


    BC系列扼流圈广泛应用于各种射频信号处理场合,例如:
    - RF信号阻隔和滤波: 在射频信号处理系统中用于抑制干扰
    - 解耦和干扰抑制: 用于减少电源噪声
    - 天线系统: 用于无线通信设备的天线系统
    - 汽车电子: 用于车载设备中的信号过滤
    - 节能灯: 用于改善LED灯具的EMI特性
    - 娱乐电子: 用于音响设备中的滤波和阻抗匹配
    使用建议:
    - 确保安装过程中不施加机械应力于线圈绕组起点区域。
    - 进行波峰焊接时需注意焊点温度。
    - 在进行清洗时,要确保所用的清洗剂不会对线圈绝缘层造成损害。
    - 若需要将元件封装,需检查封装材料是否会破坏线圈绝缘或塑料部分。

    兼容性和支持


    BC系列扼流圈与其他标准组件兼容,并提供以下支持:
    - 包装单位: 按轴向或径向排列,包装在盘带或散装袋中
    - 订单代码: 提供详尽的订单代码列表,方便订购

    常见问题与解决方案


    根据技术手册中的信息,以下是几种常见的问题及解决方案:
    - 引脚断裂: 确保在弯曲引脚时避免过大的机械应力。
    - 焊接不可靠: 确保遵循正确的焊接温度和时间。
    - 清洁导致损坏: 使用温和的清洗剂并避免超声波清洗。
    - 封装影响: 选择合适的封装材料以防止损坏线圈绝缘层。

    总结和推荐


    BC系列扼流圈凭借其宽广的电感范围、高可靠性以及多种适用的应用场景,在市场中具有较高的竞争力。经过全面的技术评估,我们推荐BC系列扼流圈作为射频信号处理的理想选择。无论是在通用电子设备还是特定应用领域,BC系列都能满足大多数用户的需求。对于需要在严苛环境下工作的应用,BC系列的高性能和可靠性更是不可或缺的选择。
    通过上述分析,我们可以看到BC系列扼流圈不仅具备出色的性能和广泛的适用性,而且在技术支持和兼容性方面也表现优异。如果您正在寻找一个可靠且高性能的射频信号处理解决方案,BC系列扼流圈无疑是您的理想选择。

B78148S1105J009参数

参数
测试频率 252KHz
电感值 1mH
饱和电流(LSAT) 130mA
自谐振频率(SRF) 1.6MHz
容差 ±5%
直流电阻(DCR) 14Ω
额定电流 130mA
Q值 50@252kHz
长*宽*高 9.2mm(长度)*14mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

B78148S1105J009厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78148S1105J009数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B78148S1105J009 B78148S1105J009数据手册

B78148S1105J009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1359 ¥ 1.1369
5000+ $ 0.1281 ¥ 1.0721
7500+ $ 0.1238 ¥ 1.0359
12500+ $ 0.121 ¥ 1.0129
库存: 17500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 2842.25
