首页  >  产品百科  >  B82432T1223K000

B82432T1223K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 15MHz 450mA 10@2.52MHz 22μH 700mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 3525409
供应商: 海外现货
标准整包数: 5

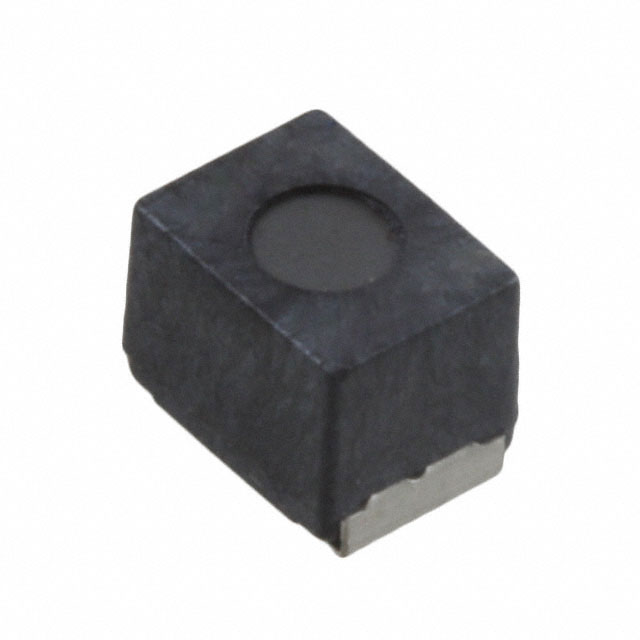

TDK 贴片电感 B82432T1223K000

B82432T1223K000概述

    电子元器件技术手册:SIMID系列SMT电感
    本手册介绍了TDK Electronics AG生产的SIMID系列SMT电感器——SIMID 1812-T(型号B82432T)。这些电感器以其出色的性能和可靠性广泛应用于各种电子设备中。本文将从产品简介、技术参数、产品特点及优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及总结和推荐等方面进行详细阐述。

    1. 产品简介


    SIMID系列SMT电感器适用于多种应用,如电压滤波、耦合和解耦。它们特别适合用于直流/直流转换器、汽车电子(例如单线总线系统)、电信和工业电子等领域。SIMID系列采用上竖式铁氧体圆柱形芯结构,激光焊接绕组,并且具有阻燃模具设计。

    2. 技术参数


    SIMID系列的主要技术参数如下:
    - 尺寸:1812(EIA)或4532(IEC)
    - 标称电感:1 ... 1000 μH
    - 标称电流:70 ... 1300 mA
    - 温度范围:最高+150°C
    - 构造:上竖式铁氧体圆柱形芯,激光焊接绕组,阻燃模具
    - 其他特性:高电流处理能力,符合AEC-Q200标准,适用于无铅回流焊接,RoHS兼容
    技术数据
    - 阻抗:以频率为变量测量,典型值在+20°C时
    - 品质因数(Q因子):以频率为变量测量,典型值在+20°C时
    - 额定温度:+85°C
    - 额定电流:最大允许直流电流,当电感降低至初始值的10%以内且温度增加不超过40K时
    - 自谐振频率:最小值,典型值在+20°C时
    - 直流电阻:+20°C时的最大值
    - 焊接性:铅焊剂条件下,245±5°C下焊接245±5°C,5±0.3秒
    - 湿焊面积覆盖率:≥90%
    - 热应力耐受性:+260°C,40秒(参照JEDEC J-STD 020D)
    - 气候分类:55/150/56(参照IEC 60068-1)

    3. 产品特点和优势


    SIMID系列SMT电感器具备以下显著优势:
    - 高温适应能力,可承受高达+150°C的工作温度
    - 强大的电流处理能力,适合多种负载条件下的应用
    - 符合AEC-Q200标准,适用于汽车电子领域
    - 适用于无铅回流焊接,环保可靠
    - RoHS兼容,满足全球环保要求

    4. 应用案例和使用建议


    应用案例:
    - 在直流/直流转换器中,SIMID系列电感器可以提供稳定的输出电压和高效的能量传输
    - 在汽车电子应用中,如单线总线系统,这些电感器能够有效过滤和调节电源电压
    使用建议:
    - 请确保在高温环境下正确选用合适的电感器型号
    - 在高负载条件下使用时,注意监测电感器的工作温度和电流变化
    - 在焊接过程中,请严格遵循制造商的建议条件,以避免焊接缺陷

    5. 兼容性和支持


    SIMID系列电感器适用于多种封装方式,例如12毫米带状包装,每卷装有2500个元件。该产品与不同设备和电子元件兼容,适用于各种电路板布局。制造商提供详尽的技术支持,包括产品手册、样本套件和在线技术支持,确保客户能充分发挥产品的性能。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:焊接时出现气泡或焊接不牢
    - 解决方案:检查焊接温度和时间是否符合规范,确保使用适当的焊剂
    - 问题:电感器在高温下性能下降
    - 解决方案:选择更高温度等级的电感器型号,确保在规定的温度范围内使用

    7. 总结和推荐


    综上所述,SIMID系列SMT电感器以其卓越的性能、高可靠性及广泛的适用性,成为多种电子设备的理想选择。无论是汽车电子、通信设备还是工业电子产品,这些电感器都能提供稳定可靠的解决方案。我们强烈推荐使用这些电感器,特别是在需要高性能和可靠性的关键应用中。
    如果您有任何疑问或需要进一步的支持,请联系TDK Electronics AG的技术支持团队。

B82432T1223K000参数

参数
电感值 22μH
饱和电流(LSAT) -
自谐振频率(SRF) 15MHz
容差 ±10%
直流电阻(DCR) 700mΩ
额定电流 450mA
Q值 10@2.52MHz
测试频率 2.52MHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1223K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1223K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1223K000 B82432T1223K000数据手册

B82432T1223K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
