VLS201612CX-150M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 490mA 590mA 15μH 913mΩ ±20% 0806 标准安装,贴片安装 2mm*1.6mm*1.2mm
供应商型号: 810-VLS201612CX150M1
供应商: Mouser
标准整包数: 1

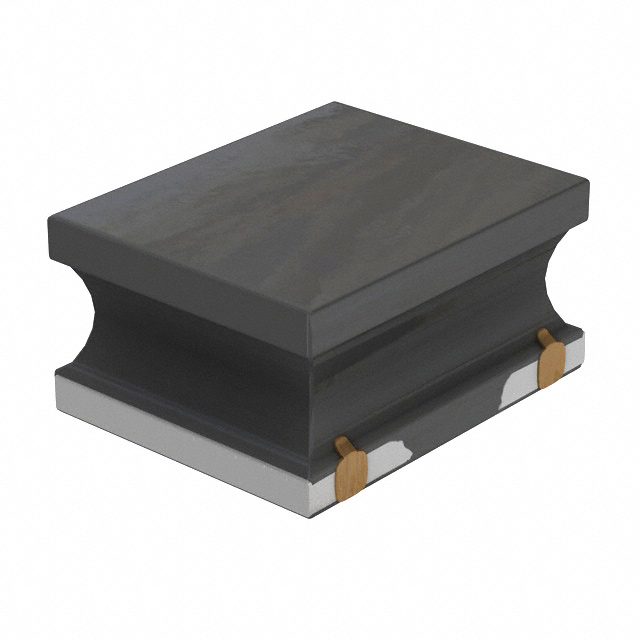

TDK 贴片电感 VLS201612CX-150M-1

VLS201612CX-150M-1概述


    产品简介


    电子元器件类型:电感器
    本产品属于电感器系列,特别设计用于电源电路中的电感需求。该电感器采用绕制铁氧体材料,具备较高的磁屏蔽效果,适合高密度安装。主要功能是存储电能并提供电磁干扰抑制能力,被广泛应用于智能手机、平板电脑、硬盘驱动器(HDD)、固态驱动器(SSD)、数字视频相机(DVC)、数字静态相机(DSC)、移动显示屏、便携式游戏设备及小型电源模块等领域。

    技术参数


    - 型号: VLS201612CX-1 系列
    - 尺寸: 2.0mm × 1.6mm × 1.2mm
    - 标称电感值范围: 0.24μH 至 22μH
    - 电感容差: ±20%
    - 测量频率: 1 MHz
    - 直流电阻 (Rdc): 0.025Ω 至 1.100Ω
    - 额定电流:
    - Isat: 1.33A 至 4.00A
    - Itemp: 1.09A 至 4.00A
    - 工作温度范围: -40°C 至 105°C
    - 储存温度范围: -40°C 至 105°C
    - 单个重量: 17mg

    产品特点和优势


    该电感器采用磁屏蔽设计,有效减少了对外部磁场的干扰。优化的铁氧体芯形状使其能够在更高的电流下运行,同时具有较低的直流电阻,从而提高效率。此外,它适用于智能设备和高密度安装的应用场景,这使其在市场上的竞争优势明显。

    应用案例和使用建议


    应用案例
    1. 智能手机和平板电脑: 该电感器用于内部电源管理,确保高效稳定的电源供应。
    2. HDD 和 SSD: 通过存储和释放电能来稳定电压,保证设备的正常运行。
    3. 电源模块: 在小型电源模块中使用,以实现紧凑的设计和高效率。
    使用建议
    - 预热处理: 在焊接前确保进行预热处理,以避免温度骤变导致的焊点损坏。
    - 正确选择尺寸: 根据具体应用的需求,选择合适的电感值和尺寸。
    - 散热设计: 考虑到电感器自加热效应,在系统设计时需要留出足够的温度余量。

    兼容性和支持


    该电感器设计为标准化产品,适用于广泛的电源管理和控制电路,且制造商提供了详细的规格和安全使用指南。如有任何技术问题或需求,建议直接联系制造商获取支持。

    常见问题与解决方案


    1. 问题: 温度升高导致性能下降。
    - 解决方案: 设计良好的热管理系统,确保在工作过程中能够有效散热。
    2. 问题: 直流电阻过高影响效率。
    - 解决方案: 确保正确的焊接工艺和良好的接触面,以降低接触电阻。
    3. 问题: 电流过高导致损坏。
    - 解决方案: 确认电感器的实际工作电流不超过其额定电流,必要时增加外部保护措施。

    总结和推荐


    综上所述,这款电感器在多种电子设备中表现出色,尤其是在便携式和高密度安装应用方面。凭借其优异的性能和可靠性,我们强烈推荐此产品用于电源管理和信号控制领域。建议用户严格按照规格书中的要求进行使用,确保最佳效果。

VLS201612CX-150M-1参数

参数
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 490mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 913mΩ
额定电流 590mA
长*宽*高 2mm*1.6mm*1.2mm
通用封装 0806
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS201612CX-150M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS201612CX-150M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS201612CX-150M-1 VLS201612CX-150M-1数据手册

VLS201612CX-150M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.184 ¥ 1.5548
100+ $ 0.1748 ¥ 1.4771
2000+ $ 0.122 ¥ 1.0312
50000+ $ 0.1124 ¥ 0.9494
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
