首页  >  产品百科  >  B64290A0658X035

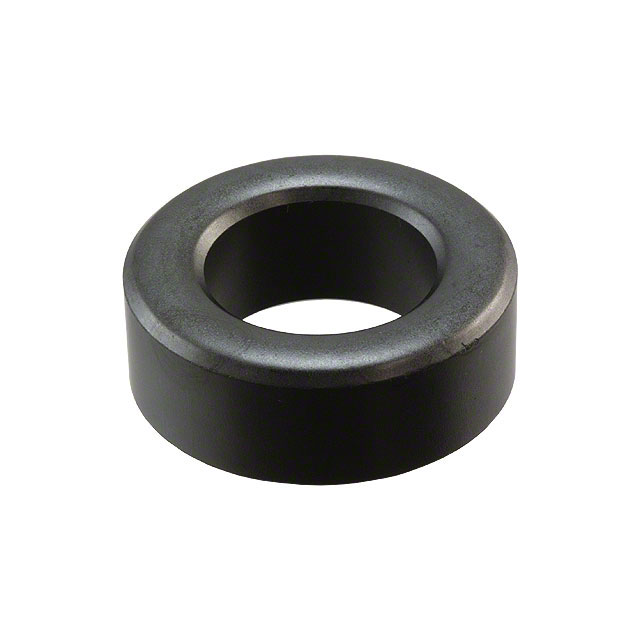

B64290A0658X035

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 430mm3 34.98mm 6000µi 2.65μH 12.3mm2 Toroid 2.84mm-1 9mm(宽度)*5mm(高度)
供应商型号: Q-BN-B64290A0658X035
供应商: 期货订购
标准整包数: 3500
TDK 磁芯 B64290A0658X035

B64290A0658X035概述


    产品简介


    产品类型和主要功能
    本文讨论的是TDK Electronics AG生产的一系列铁氧体磁环(Ring Core Toroids)。这些铁氧体磁环主要用于电磁兼容(EMC)扼流圈,抑制射频干扰,尤其是在兆赫兹(MHZ)区域的应用。它们还适用于信号变压器和局域网(LAN)扼流圈。此外,这些磁环在电源应用中也逐渐流行起来,可以作为功率扼流圈用于各种转换器中。
    应用领域
    这些铁氧体磁环广泛应用于电信设备、电源管理、工业设备以及计算机网络等领域。根据材料的不同,它们可以在不同的频率范围内发挥最佳效果,具体包括抑制电信噪声、抑制电源线干扰、以及用于工业应用中的滤波和扼流。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 尺寸:磁环直径从2.5毫米到202毫米不等。
    - 材料种类:
    - NiZn 材料(如 K10),适用于 LAN 捕获器。
    - 高磁导率的 MnZn 材料,适用于不同类型的通信、电源扼流圈及工业应用。
    - 电特性:
    - 线圈有效截面积(Ae)
    - 最小电感(AL1),取决于高饱和度下的电感值(μa)
    - 磁通密度(B)及其偏差(ΔB)
    - 直流磁场强度(BDC)
    - 阻抗因子(AR)
    - 机械性能:
    - 涂层:提供环氧涂层和聚对二甲苯涂层两种选项,具有不同的机械强度和温度耐受能力。
    - 切割方式:提供整环切割成两半或仅在指定厚度上开槽的方式。
    - 电气强度测试:各涂层版本均通过电气强度测试,最低击穿电压在1 kV到2 kV之间,标准值为1 kV。
    - 最大温度:
    - 短期:约180°C(环氧涂层),约130°C(聚对二甲苯涂层)
    - 长期:约130°C(两者相同)

    产品特点和优势


    1. 多种尺寸选择:直径范围广,能够满足各种应用场景的需求。
    2. 卓越的电气性能:高磁导率材料确保了在高频下的优异性能,适用于多种电源和通信应用。
    3. 多样化涂层选择:提供了低涂层厚度、高介电强度的聚对二甲苯涂层,特别适合小型环芯。
    4. 良好的散热和机械强度:采用特殊设计,如斜边处理,提高了产品的稳定性和使用寿命。
    5. 易于集成:通过多样化的切割方式,便于安装和集成于现有系统中。

    应用案例和使用建议


    案例分析:一个典型的使用场景是将这些铁氧体磁环用于计算机网络的EMC扼流圈,以降低噪声干扰并提高传输稳定性。另一个例子是将它们用于电源转换器中,以确保稳定的电流输出。
    使用建议:
    1. 考虑环境条件:由于磁环承受一定的机械应力,在安装时要避免受到冲击或振动。
    2. 正确选用材料:根据具体应用需求,选择适当的材料和尺寸规格。
    3. 注意涂层保护:在某些特定的应用场合,考虑使用聚对二甲苯涂层,因为其具有更高的介电强度和更低的厚度。
    4. 严格遵循加工指导:例如,在焊接过程中应保证适当的时间和温度,以避免破坏接头或影响产品性能。

    兼容性和支持


    这些铁氧体磁环主要与其自家的配件一起使用,与其它制造商的产品可能存在兼容性问题。如果需要与其他品牌的产品配套使用,建议进行事先测试。此外,厂商提供了详尽的技术文档和使用指南,以帮助用户更好地理解产品的特性和安装方法。

    常见问题与解决方案


    1. 问题: 产品安装过程中涂层受损。
    - 解决办法: 使用合适的安装工具,避免过大的机械应力。如有必要,可更换涂层以确保性能。
    2. 问题: 产品在高温环境下工作不稳定。
    - 解决办法: 在设计电路时考虑到散热问题,或选用更高温度等级的产品。
    3. 问题: 产品使用过程中发现直流磁场强度过高。
    - 解决办法: 调整安装位置或使用屏蔽材料来减少磁场干扰。

    总结和推荐


    总体而言,TDK Electronics AG生产的铁氧体磁环是一款高性能、多用途的电子元器件。它不仅具有广泛的尺寸选择和材料种类,而且在电磁兼容性、电源管理和信号传输方面表现出色。虽然在特定条件下可能需要额外的防护措施,但通过正确的选择和使用,它能够成为提升电子产品可靠性和效率的关键组件。因此,强烈推荐在相关应用中使用该产品。

B64290A0658X035参数

参数
直径 -
磁路截面积 -
磁路长度 34.98mm
有效面积(Ae) 12.3mm2
有效磁导率 -
磁心因数(ΣI/A) 2.84mm-1
容差 ±25%
磁芯材料 Toroid
磁体体积 430mm3
初始磁导率 6000µi
电感系数(AI) 2.65μH
长*宽*高 9mm(宽度)*5mm(高度)
零件状态 在售
包装方式 盒装

B64290A0658X035厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290A0658X035数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290A0658X035 B64290A0658X035数据手册

B64290A0658X035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.5148 ¥ 4.3912
库存: 350000
起订量: 3500 增量: 0
交货地:
最小起订量为:3500
合计: ¥ 15369.2
