首页  >  产品百科  >  PC95PQ50/50Z-12

PC95PQ50/50Z-12

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 37.2cm3 113mm 9.7μH 328mm2 PQ 0.35mm-1 50mm*32mm*49.95mm
供应商型号: 810-PC95PQ50/50Z-12
供应商: Mouser
标准整包数: 1

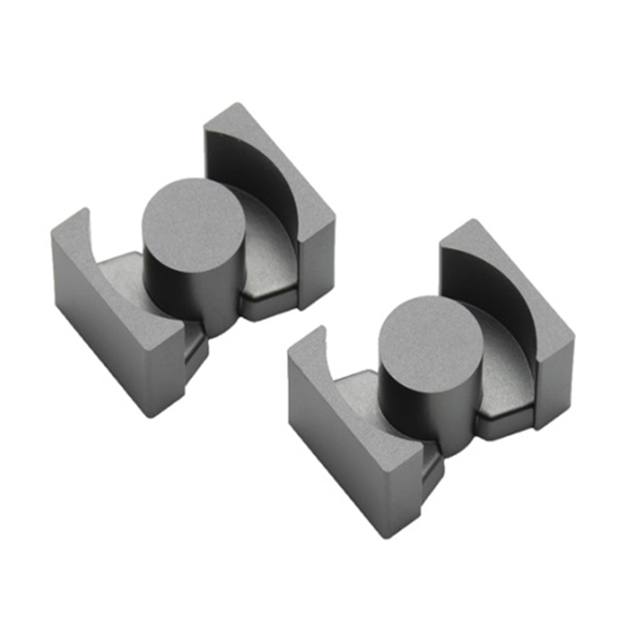

TDK 磁芯 PC95PQ50/50Z-12

PC95PQ50/50Z-12概述

    电子元器件产品技术手册:锰锌功率磁芯

    产品简介


    产品类型与功能
    本文档介绍了用于开关电源变压器和线圈的锰锌功率磁芯(Mn-Zn Ferrites)。这些磁芯特别适用于高密度安装和低轮廓设计的开关模式电源。此类磁芯具备出色的电气性能,能够在多种电子设备中提供高效的能量传输和转换。
    应用领域
    该产品广泛应用于音频视频设备、电信设备、家用电器、游戏设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等标准电子产品中。然而,在某些特定的高安全要求的应用场合(如航空航天、医疗设备等),不建议使用这些产品。

    技术参数


    | 产品型号 | 长度A1 (mm) | 宽度A2 (mm) | 高度B (mm) | 穿心直径 (mm) | 引脚直径2D (mm) | 最小间隙2H (mm) | AL值 (nH/N²) |

    | PC47 PQ20/16 Z-1 | 20.5 ± 0.4 | 14.0 ± 0.4 | 18.0 ± 0.4 | 8.8 ± 0.2 | 16.2 ± 0.2 | 10.3 ± 0.3 | 3880 ± 25% |
    | PC90 PQ20/16 Z-1 | 20.5 ± 0.4 | 14.0 ± 0.4 | 18.0 ± 0.4 | 8.8 ± 0.2 | 16.2 ± 0.2 | 10.3 ± 0.3 | 3100 ± 25% |
    | PC95 PQ20/16 Z-1 | 20.5 ± 0.4 | 14.0 ± 0.4 | 18.0 ± 0.4 | 8.8 ± 0.2 | 16.2 ± 0.2 | 10.3 ± 0.3 | 4480 ± 25% |

    产品特点和优势


    - 体积小:与传统的E型和EER型磁芯相比,PQ磁芯占用的空间更小,特别是在作为变压器时。
    - 输出功率高:例如,PC47 PQ26/20Z-12型号在100kHz条件下可达到高达170W的输出功率。
    - 良好的散热性能:这些磁芯具有出色的温升特性,即使在高温环境下也能保持高效运行。
    - 高可靠性:适用于广泛的温度范围,包括-30°C至+105°C的操作温度和-30°C至+85°C的存储温度。
    - 环保认证:符合RoHS指令,且无卤素,更环保。

    应用案例和使用建议


    应用案例
    这些磁芯被广泛应用于各种电子设备的电源管理中。例如,在一台台式计算机中,它们可以作为开关电源中的关键组件,帮助将交流电转换为稳定的直流电,以供电脑的各种内部组件使用。
    使用建议
    在使用过程中,建议确保电路设计合理,尤其是在高频操作下,要注意避免电流过大导致磁芯饱和。另外,在设计电路板时要留出足够的空间,以利于磁芯散热。

    兼容性和支持


    - 兼容性:这些磁芯设计为与标准引脚连接器兼容,可轻松集成到现有的电路板设计中。
    - 支持:制造商提供了详细的技术支持,包括在线文档、用户手册和技术咨询热线,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品无法正常工作 | 检查电路连接是否正确,确认所有接点牢固无误。 |
    | 输出功率低于预期 | 检查电源电压是否符合要求,检查负载是否正确连接。 |
    | 磁芯发热严重 | 检查散热设计是否充分,确保空气流通,增加风扇或散热片等。 |

    总结和推荐


    综上所述,这些锰锌功率磁芯凭借其出色的电气特性和良好的性价比,在各种开关电源应用中表现出色。对于需要高密度安装和低轮廓设计的应用场景,它们无疑是理想的选择。因此,我们强烈推荐这些产品给需要高性能开关电源解决方案的工程师和设计师。

PC95PQ50/50Z-12参数

参数
磁体体积 37.2cm3
磁心因数(ΣI/A) 0.35mm-1
有效面积(Ae) 328mm2
直径 -
有效磁导率 -
初始磁导率 -
电感系数(AI) 9.7μH
容差 ±25%
磁路截面积 -
磁芯材料 PQ
磁路长度 113mm
长*宽*高 50mm*32mm*49.95mm
零件状态 在售
包装方式 托盘

PC95PQ50/50Z-12厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

PC95PQ50/50Z-12数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK PC95PQ50/50Z-12 PC95PQ50/50Z-12数据手册

PC95PQ50/50Z-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.8135 ¥ 150.5241
10+ $ 13.1112 ¥ 110.7896
30+ $ 9.936 ¥ 83.9592
60+ $ 8.0136 ¥ 67.7149
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 150.52
