B78108E1682K000

产品分类: 插件电感
厂牌: TDK
产品描述: 1MHz 25MHz 2.3A 2.45A 40@7.96MHz 6.8μH 105mΩ ±10% 通孔安装 9.5mm(长度)
供应商型号: 2775513
供应商: 海外现货
标准整包数: 10

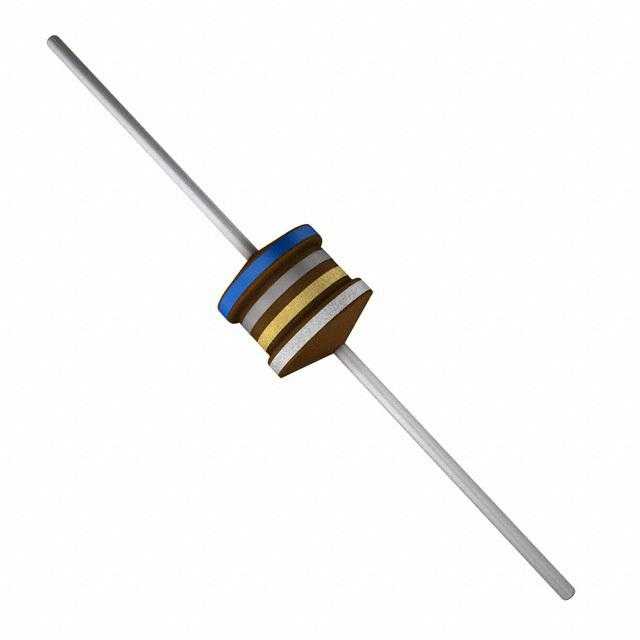

TDK 插件电感 B78108E1682K000

B78108E1682K000概述


    产品简介


    B78108E 和 B78148E 型号的射频扼流圈(RF chokes)是来自EPCOS AG的电感器系列之一,属于BC+系列产品。这些电感器主要用于高频电路中,其主要功能包括滤波、信号抑制和电流稳定等。它们广泛应用于直流-直流转换器、电源电压滤波、电池充电器、电磁干扰(EMI)抑制等领域。此外,这些电感器还适用于电信、LED照明、节能灯、太阳能灯具以及娱乐电子设备等多种应用场合。

    技术参数


    以下是B78108E 和 B78148E 型号电感器的技术规格:
    | 参数 | 规格 |

    | 额定电感量 (LR) | 0.1 μH 到 100 μH |
    | 额定电流 (IR) | 640 mA 到 7300 mA |
    | 饱和电流 (Isat) | 最大可达额定电感的10%变化 |
    | 直流电阻 (Rmax) | 0.015 Ω 到 1.450 Ω |
    | 自谐振频率 (fres, min) | 最低可至0.796 MHz |
    | 温度范围 (TR) | -55 °C 到 +125 °C |
    | 包装形式 | 轴向(Axial):2500 pcs/reel,2500 pcs/pack
    径向(Radial):2000 pcs/reel,2500 pcs/pack |

    产品特点和优势


    B78108E 和 B78148E 型号电感器具有以下独特功能和优势:
    - 高饱和电流:能够承受较大的直流电流而不明显降低电感值。
    - 高自谐振频率:适合于高频应用,如RF电路。
    - 高可靠性:适用于焊接和高温环境,且RoHS兼容。
    - 灵活的封装形式:轴向和径向引脚设计,便于不同应用场合的安装。
    这些特性使其成为高性能电子设备的理想选择,在电源管理和信号过滤方面具有显著的优势。

    应用案例和使用建议


    在实际应用中,B78108E 和 B78148E 型号电感器通常用于以下几个场景:
    - DC-DC转换器:提高效率并减少噪声。
    - 电源电压滤波:减小电源纹波,提升系统稳定性。
    - LED照明系统:抑制电磁干扰,延长灯具寿命。
    使用建议:
    - 在安装过程中,注意弯曲引脚时不要对线圈起始部分施加机械应力。
    - 选择合适的包装形式,根据具体应用需求决定轴向还是径向引脚。
    - 确保在高温环境下正常工作,必要时采用散热措施。

    兼容性和支持


    B78108E 和 B78148E 型号电感器与多种电子元器件和设备具有良好的兼容性。EPCOS AG为这些产品提供了详细的技术支持文档和售后服务。如果您在使用过程中遇到任何问题,可以通过访问官方网站或联系当地销售代表获得帮助。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 焊接过程中出现损坏:
    - 解决方法:确保焊接温度不超过推荐范围,并避免长时间加热。
    2. 电感值不稳定:
    - 解决方法:检查周围是否有强磁场干扰,并尽量避免直接机械冲击。
    3. 接触不良:
    - 解决方法:确认焊接质量,确保所有焊点都已牢固连接。

    总结和推荐


    B78108E 和 B78148E 型号电感器在技术参数、可靠性以及适用范围方面表现优异,非常适合在高频电路和电源管理系统中使用。鉴于其卓越的性能和广泛的适用性,我们强烈推荐这些产品给需要高性能电感器的设计师和工程师们。
    通过详细了解这些电感器的技术参数和使用建议,用户可以更好地选择合适的产品以满足其特定的应用需求。

B78108E1682K000参数

参数
Q值 40@7.96MHz
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 2.3A
自谐振频率(SRF) 25MHz
容差 ±10%
直流电阻(DCR) 105mΩ
额定电流 2.45A
长*宽*高 9.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B78108E1682K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78108E1682K000数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B78108E1682K000 B78108E1682K000数据手册

B78108E1682K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.4486
100+ ¥ 1.2235
500+ ¥ 1.0963
1000+ ¥ 1.0963
2500+ ¥ 1.0767
5000+ ¥ 1.0571
25000+ ¥ 1.0571
50000+ ¥ 1.0571
库存: 1358
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.48
