首页  >  产品百科  >  NLV32T-R15J-PF

NLV32T-R15J-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 25.2MHz 450MHz 450mA 30@25.2MHz 150nH 250mΩ ±5% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: 12M-NLV32T-R15J-PF
供应商: 云汉优选
标准整包数: 2000

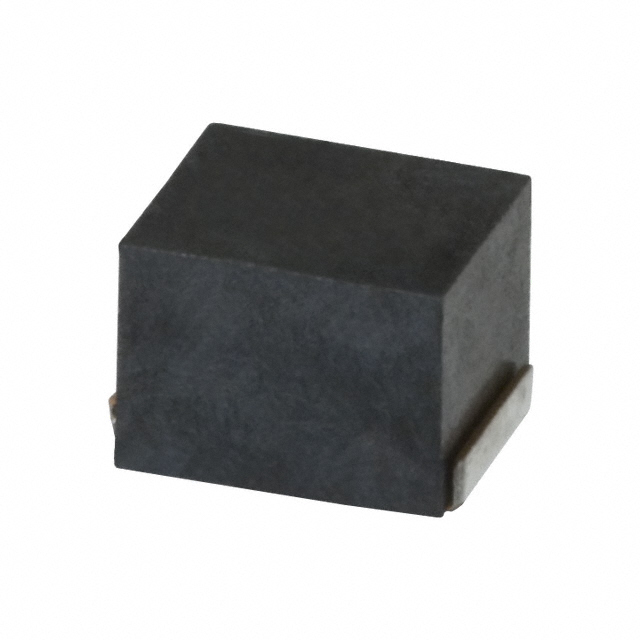

TDK 贴片电感 NLV32T-R15J-PF

NLV32T-R15J-PF概述


    产品简介


    产品类型和主要功能
    NLV32-PF 系列电感器是专门为标准电路设计的树脂模制型线绕铁氧体电感器。这类电感器适用于要求严格的电感容差(如滤波电路)的应用场合,具有出色的温度特性。
    应用领域
    NLV32-PF 主要应用于智能电表、音频视频设备、xDSL 设备、通信基础设施(如移动基站)、工业设备及其他各种电子装置。

    技术参数


    - 尺寸:3.2×2.5×2.2 mm(长×宽×高)
    - 封装方式:带式包装
    - 额定电流:请参照各型号具体数据表
    - 电感值范围:0.01 µH 至 10 µH
    - 电感容差:±5%
    - 自谐振频率:最低为 1 MHz
    - 直流电阻:最大为 2.5 Ω
    - 工作温度范围:-40°C 到 +105°C
    - 储存温度范围:-40°C 到 +105°C
    - 兼容性:符合 RoHS 指令、无卤素、兼容无铅焊料

    产品特点和优势


    NLV32-PF 电感器拥有以下显著优势:
    - 广泛的温度适应性:可在宽泛的工作温度范围内稳定运行。
    - 高可靠性:出色的电感温度特性,使其适合于严苛的工作环境。
    - 符合环保标准:完全符合 RoHS 和无卤素标准,确保环境友好。
    - 多样化的选择:提供多种电感值及配套的电气特性,以满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 智能电表:可用于测量和监控电力消耗,保证数据准确。
    - 音频视频设备:提高信号质量,减少噪声干扰。
    - 通信基础设施:作为滤波器组件,确保信号传输稳定性。
    使用建议
    - 在焊接前需要进行预热处理,预热温度设置应使得焊接温度和芯片温度之间的温差不超过 150°C。
    - 储存条件需严格控制,温度应在 5°C 至 40°C 之间,湿度低于 75%。
    - 安装后需要考虑热设计,确保有足够的容差应对自加热现象。

    兼容性和支持


    NLV32-PF 电感器与多种电子元器件和设备兼容。厂商提供详尽的技术支持,包括使用前的详细交付规格说明和技术文档下载。如有特殊需求,客户可直接联系厂商获取定制服务。

    常见问题与解决方案


    - Q:如何正确储存电感器?
    - A: 需保持温度在 5°C 至 40°C 之间,湿度低于 75%,并在储存期限内使用。

    - Q:焊接时应注意哪些事项?
    - A: 焊接前需要预热,温差不应超过 150°C;焊接后需注意冷却。

    - Q:电感器的自加热问题如何处理?
    - A: 在设计电路板时,需要考虑散热设计,以保证电感器的稳定工作。

    总结和推荐


    综上所述,NLV32-PF 系列电感器以其优异的性能、广泛的适用性和卓越的环境友好特性,在多个领域具有明显优势。对于追求高性能和高可靠性的设计项目,强烈推荐选用 NLV32-PF 电感器。同时,厂商提供了完善的技术支持,确保用户能够顺利使用和维护。

NLV32T-R15J-PF参数

参数
Q值 30@25.2MHz
测试频率 25.2MHz
电感值 150nH
饱和电流(LSAT) -
自谐振频率(SRF) 450MHz
容差 ±5%
直流电阻(DCR) 250mΩ
额定电流 450mA
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

NLV32T-R15J-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV32T-R15J-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV32T-R15J-PF NLV32T-R15J-PF数据手册

NLV32T-R15J-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1941
40000+ ¥ 0.1882
库存: 100000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 776.4
