B57374V2104F060

产品分类: 温度传感器
厂牌: TDK
产品描述: EPCOS NTC热敏电阻器 B573**V2系列, 常温下100kΩ, 0603 (1608M)封装, ±1%公差
供应商型号: ET-3407680
供应商: 海外现货
标准整包数: 10

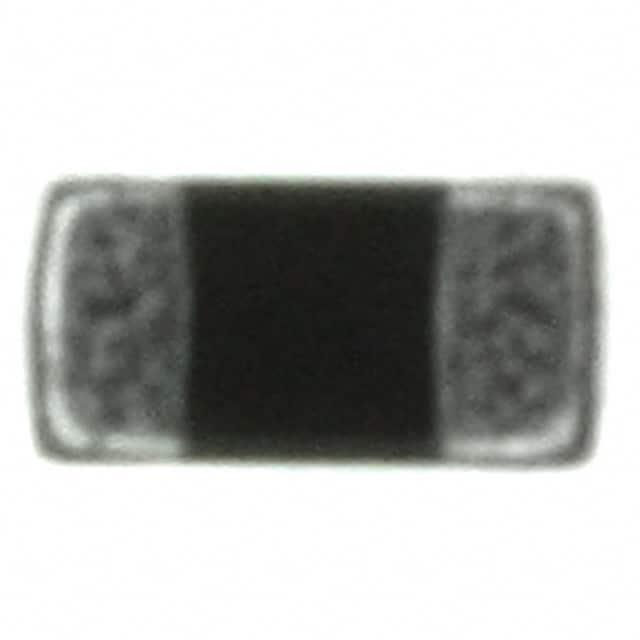

TDK 温度传感器 B57374V2104F060

B57374V2104F060概述


    产品简介


    本产品是NTC(负温度系数)热敏电阻,主要用于温度测量和补偿。具体型号为B573V2,采用表面贴装(SMD)技术,符合EIA标准的0603(1608)封装尺寸。该系列NTC热敏电阻具有多层结构,内部采用镍基电极,以提供优异的机械强度和快速响应时间。此外,这些热敏电阻符合无铅标准,且通过了UL认证(编号E69802),适用于多种高可靠性应用场合。

    技术参数


    - 适用范围: -55°C至125°C
    - 最大功率:180mW(在25°C条件下)
    - 电阻公差:±1%,±3%,±5%
    - 额定温度:25°C
    - 功耗系数(在PCB上):约3mW/K
    - 热时间常数(在PCB上):约4秒
    - 热容量(在PCB上):约12mJ/K
    - 订购代码:详细信息见电气规格表

    产品特点和优势


    1. 内嵌电极:多层SMD结构结合内部镍基电极,提供卓越的机械稳定性和热响应速度。
    2. 镍基终止:镍屏障终止提高了热敏电阻的耐用性和长期稳定性。
    3. 宽温范围:支持温度测量范围从-55°C到125°C,适用于各种高温环境下。
    4. 高机械坚固性:能够在极端条件下保持其物理特性,确保长时间的使用寿命。
    5. 低延迟:迅速响应温度变化,使得实时监测更加精确。
    6. 环保无铅:符合无铅标准,适用于对环境保护要求高的场合。
    7. UL认证:通过UL认证,保证产品质量和安全。

    应用案例和使用建议


    应用案例
    - 温度测量:用于空调、冰箱等家电的温度监控系统中,准确控制内部温度。
    - 温度补偿:用于通信设备中,如无线模块,以减少温度波动带来的影响。
    使用建议
    1. 安装位置:确保热敏电阻不受外部因素干扰,避免接触发热部件或液体。
    2. 焊接工艺:选择适合的焊接工艺,确保焊接过程中不产生应力和裂纹。建议使用镍屏障终止,并配合适当的焊接温度和时间。
    3. 防护措施:由于工作温度范围较广,建议采取适当的防护措施,如增加散热片等,防止过热损坏。

    兼容性和支持


    该系列热敏电阻具有良好的通用性,可以广泛应用于不同类型的电子产品中。厂商提供了详细的文档和支持服务,包括焊接指南和材料清单。建议在使用前仔细阅读相关资料并进行测试验证,以确保最佳的应用效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度过高导致热敏电阻失效 | 调整焊接参数,缩短焊接时间或降低温度。 |
    | 在PCB上温度漂移明显 | 检查焊接质量,确保热敏电阻与PCB的良好接触。 |
    | 工作温度超出范围 | 选用其他型号的热敏电阻,如耐温范围更广的产品。 |

    总结和推荐


    综上所述,B573V2系列的SMD NTC热敏电阻凭借其高精度、宽工作范围和出色的耐久性,在众多领域都有着广泛的应用前景。特别是在需要精准温度测量和补偿的场合下,其优越的性能将显著提升系统的稳定性和可靠性。因此,对于追求高性能温度监控解决方案的工程师来说,这是一个值得推荐的选择。

B57374V2104F060参数

参数
温度范围 -
温度阈值 -
精度 -
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

B57374V2104F060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57374V2104F060数据手册

厂牌 PDF简要描述 下载
TDK 温度传感器 TDK B57374V2104F060 B57374V2104F060数据手册

B57374V2104F060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2436 ¥ 2.0583
100+ $ 0.2046 ¥ 1.729
500+ $ 0.1579 ¥ 1.3347
1000+ $ 0.1522 ¥ 1.2861
2000+ $ 0.1453 ¥ 1.2274
4000+ $ 0.1372 ¥ 1.1595
20000+ $ 0.1325 ¥ 1.1197
40000+ $ 0.1288 ¥ 1.0881
库存: 3878
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.58
