B66208A2010X000

产品分类: 其他工具
厂牌: TDK

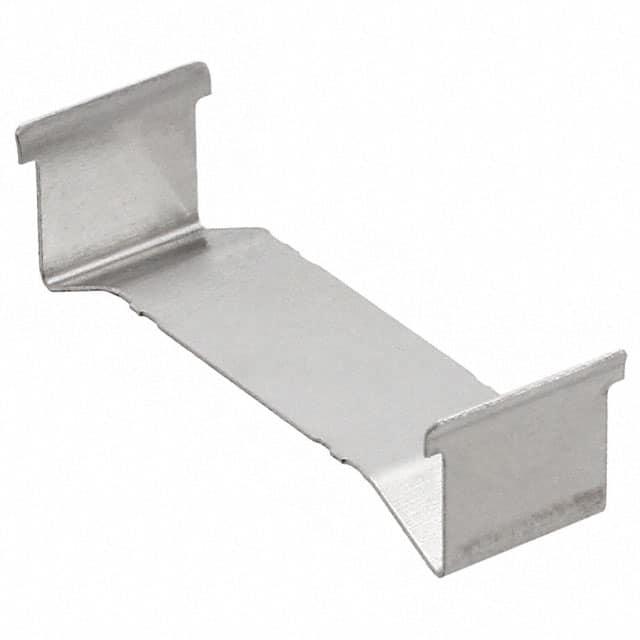

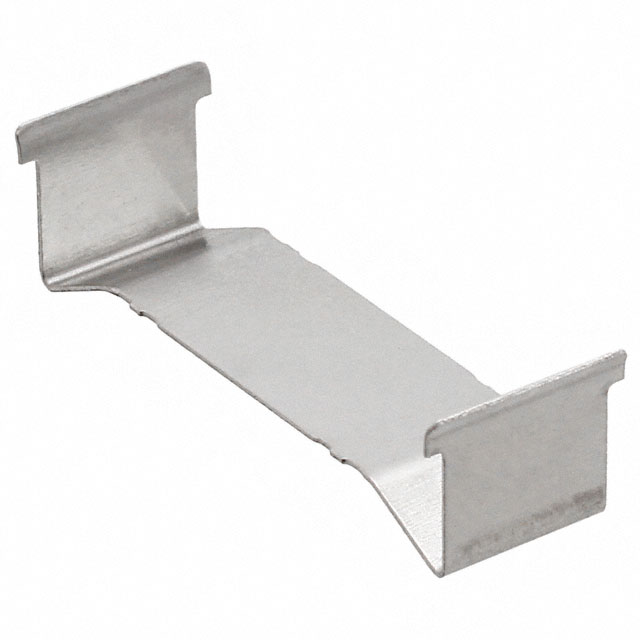

产品描述: EPCOS 轭锁钳夹, 变压器配件, 不锈钢制, 26.6 x 9.2 x 5.75mm, 使用于E 25/13/7 磁芯
供应商型号: 27M-B66208A2010X000
供应商: 云汉优选
标准整包数: 1
TDK 其他工具 B66208A2010X000

B66208A2010X000概述

    文章:电子元器件产品技术手册概述

    1. 产品简介


    本文介绍的是TDK Electronics AG生产的E 25/13/7(EF 25)磁芯及其配件,系列/类型为B66317和B66208。这些磁芯主要用于电源转换器(SMPS)变压器的设计,具有良好的线隔离性能。其主要功能是提供稳定的磁路和电感值,从而确保电子电路的高效运行。该产品适用于广泛的电子应用领域,如电源管理、通信设备、工业自动化等。

    2. 技术参数


    以下是E 25/13/7(EF 25)磁芯的技术参数:
    - 有效磁路长度(le):57.5 mm
    - 有效磁芯截面积(Ae):52.5 mm²
    - 最小磁芯截面积(Amin):51.5 mm²
    - 磁芯体积(Ve):3020 mm³
    - 重量:约16克/套
    - 未加气隙情况下的AL值:N30: 2900 ±30/–20% nH;N27: 1750 ±30/–20% nH;N87: 1850 ±30/–20% nH;N97: 1950 ±30/–20% nH
    - 带气隙情况下的AL值:
    - N27: 489 nH(气隙=0.10 mm ±0.02)
    - N87: 347 nH(气隙=0.16 mm ±0.02)

    3. 产品特点和优势


    E 25/13/7(EF 25)磁芯具备以下独特功能和优势:
    - 高精度磁路设计:确保稳定性和高性能。
    - 材料选择多样化:提供多种材料选择,以适应不同的应用场景。
    - 兼容性强:适用于多种电子设备和系统。
    - 操作温度范围广:最高可承受180°C的工作温度。

    4. 应用案例和使用建议


    - 应用案例:E 25/13/7(EF 25)磁芯广泛应用于SMPS变压器中,用于电源管理、通信设备等领域。
    - 使用建议:为确保最佳性能,建议在焊接过程中采取适当的温度控制,避免过高的焊接时间导致变形。此外,在安装过程中要注意机械应力对磁芯的影响,特别是在冷却速率较高时。

    5. 兼容性和支持


    - 兼容性:本产品仅保证与TDK Electronics AG生产的磁芯及配件兼容,不保证与其他制造商的产品兼容。建议用户在使用其他品牌配件前进行测试。
    - 技术支持:TDK Electronics AG提供全面的技术支持和维护服务,包括产品使用指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:磁芯出现裂纹或损坏。
    - 解决方案:检查安装过程中的机械应力,确保焊接过程符合规范要求。
    - 问题2:磁芯AL值不稳定。
    - 解决方案:确认气隙设置是否正确,适当调整气隙大小以获得所需的AL值。

    7. 总结和推荐


    总体来看,E 25/13/7(EF 25)磁芯在性能上表现优秀,特别适用于需要高稳定性、宽温范围的应用场合。尽管可能存在一定的兼容性限制,但其卓越的性能和全面的支持使其成为值得推荐的选择。对于需要高可靠性和性能的应用场景,建议优先考虑选用这一系列产品。

B66208A2010X000参数

参数
长*宽*高 27.1mm(长度)*26.1mm(宽度)
零件状态 在售
包装方式 盒装

B66208A2010X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
