首页  >  产品百科  >  B82498F3120J001

B82498F3120J001

产品分类: 贴片电感
厂牌: TDK
产品描述: 250MHz 4GHz 700mA 50@500MHz 12nH 90mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: Q-BN-B82498F3120J001
供应商: 期货订购
标准整包数: 6000

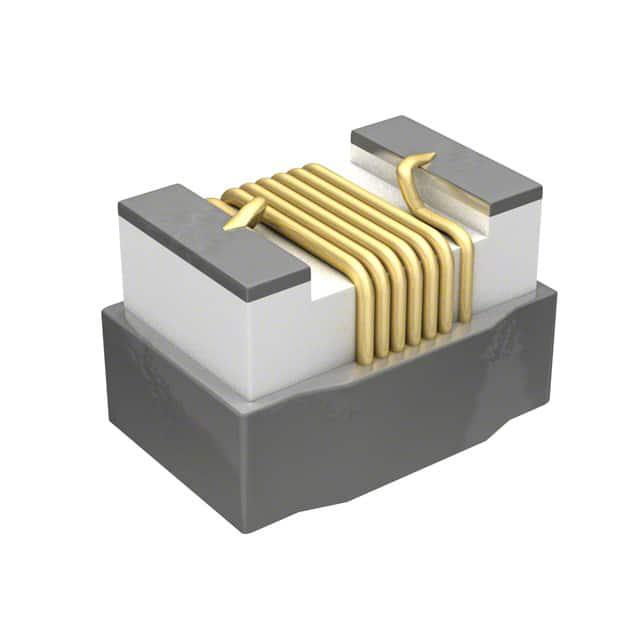

TDK 贴片电感 B82498F3120J001

B82498F3120J001概述

    SIMID 0805-F3 SMT Inductor 技术手册

    1. 产品简介


    SIMID 0805-F3 是一款贴片式电感器,属于 SIMID 系列,由 TDK Electronics AG 生产。该电感器具有方形线圈设计和陶瓷芯,适用于各种电路设计。主要应用于共振电路、阻抗匹配等领域,如天线放大器、多媒体设备、无线通信系统、汽车电子、全球定位系统(GPS)和低通滤波器等。此款电感器不仅具备高性能,还适用于无铅回流焊接,符合RoHS标准,并且已通过 AEC-Q200 认证。

    2. 技术参数


    - 尺寸: 0805 (EIA) 或 2012 (IEC)
    - 标称电感值: 2.7 nH 至 820 nH
    - 额定电流: 180 mA 至 1000 mA
    - 结构:
    - 立方线圈设计
    - 陶瓷芯
    - 压型环氧树脂顶部,适合真空拾取
    - 引脚端子采用焊接连接
    - 特征:
    - 温度范围可达 +125 °C
    - 高谐振频率
    - 电感容差窄
    - 适用无铅回流焊接(符合 JEDEC J-STD 020D)
    - 符合 RoHS 标准
    - 已通过 AEC-Q200 认证

    3. 产品特点和优势


    SIMID 0805-F3 的显著特点是其高谐振频率和窄电感容差。这使得它在高频应用中表现出色。此外,该电感器的温度范围广,高达 +125 °C,非常适合高温环境下使用。采用环氧树脂压型顶部的设计使其在生产过程中易于拾取和处理,提高了装配效率。

    4. 应用案例和使用建议


    SIMID 0805-F3 广泛应用于多种电子设备中,例如天线放大器、多媒体设备、无线通信系统、汽车电子、全球定位系统(GPS)等。特别适用于需要高频率和稳定电感的应用场景。
    使用建议:
    - 确保遵循 JEDEC J-STD 020D 指南进行无铅回流焊接,以保证焊接质量和可靠性。
    - 在应用此电感器时,考虑到温度变化可能影响其性能,适当进行温度补偿或选择适当的使用环境。

    5. 兼容性和支持


    - 兼容性: 与现有的电子设备和电路板设计高度兼容。
    - 支持: TDK Electronics AG 提供详尽的技术文档和支持,包括物料数据表和故障排查指南。

    6. 常见问题与解决方案


    - 问题: 在焊接过程中,电感器是否容易损坏?
    - 解决方案: 使用适当的焊接条件,如温度设定在 +245 ± 5 °C,并保持接触时间在 5 秒左右。

    - 问题: 如何确保电感器在高湿环境中不损坏?
    - 解决方案: 将储存条件控制在 -25 °C 至 +40 °C 和相对湿度不超过 75% 的范围内。

    7. 总结和推荐


    综上所述,SIMID 0805-F3 SMT 电感器是一款高品质的贴片式电感器,具备出色的性能和广泛的适用范围。对于需要高频率和稳定电感的电子设备,SIMID 0805-F3 是一个极佳的选择。强烈推荐使用此电感器,特别是在无线通信系统、汽车电子和多媒体设备等领域。
    本手册内容摘自 TDK Electronics AG 提供的技术手册,具体应用时请参考完整的数据表和相关支持材料。

B82498F3120J001参数

参数
容差 ±5%
直流电阻(DCR) 90mΩ
额定电流 700mA
Q值 50@500MHz
测试频率 250MHz
电感值 12nH
饱和电流(LSAT) -
自谐振频率(SRF) 4GHz
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3120J001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3120J001数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3120J001 B82498F3120J001数据手册

B82498F3120J001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.3828 ¥ 3.2653
库存: 600000
起订量: 6000 增量: 0
交货地:
最小起订量为:6000
合计: ¥ 19591.8
