B78476A8065A003

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1CT:1CT LAN 10/100 Base-T 350μH 贴片安装 12.7mm*7.11mm*5.6mm
供应商型号: 1644268
供应商: 海外现货
标准整包数: 1

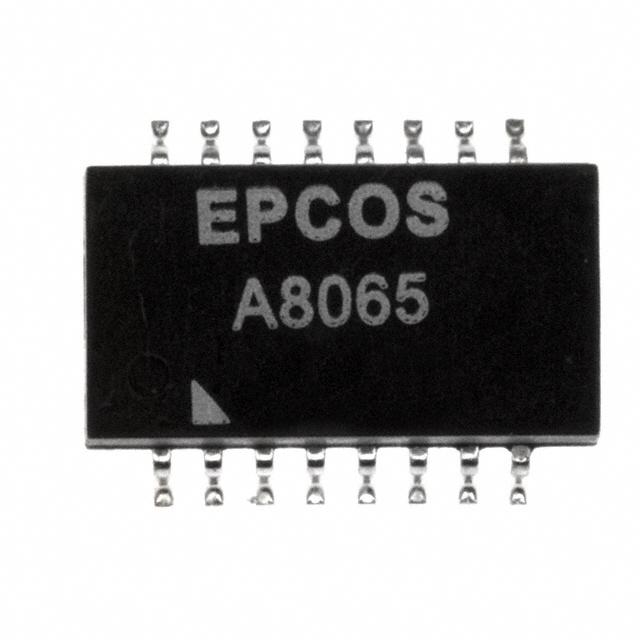

TDK 脉冲变压器 B78476A8065A003

B78476A8065A003概述

    10/100 Base-T Magnetics Module B78476A8065A003 技术手册

    产品简介


    10/100 Base-T Magnetics Module B78476A8065A003 是一款专为以太网应用设计的磁性模块,适用于10/100 Base-T数据传输标准。该模块采用了铁氧体磁芯,具备出色的电气特性和可靠性,广泛应用于各种通信设备中,如路由器、交换机和网络适配器。

    技术参数


    - 铁氧体磁芯类型: 托盘式
    - 材料阻燃等级: UL 94 V-0
    - 标准兼容性: IPC/JEDEC J-STD-020D, IEEE 802.3
    - 环保认证: RoHS 兼容
    - 订购代码: B78476A8065A003
    - 匝数比: 1CT : 1CT ±3%
    - 电感值: 最小 350 μH @ 100 kHz, 100 mV, 8 mA 直流偏置
    - 耐压测试: 1500 V AC 50 Hz, 1 分钟
    - 插入损耗: 最大 1.0 dB @ 0.1 MHz ~ 100 MHz
    - 回波损耗:
    - 20 dB @ 1 MHz ~ 30 MHz
    - 18 dB @ 40 MHz
    - 16 dB @ 50 MHz
    - 12 dB @ 60 MHz ~ 80 MHz
    - 串扰抑制:
    - 最小 45 dB @ 30 MHz
    - 最小 40 dB @ 60 MHz
    - 最小 35 dB @ 100 MHz
    - 差模到共模抑制比 (DCMR):
    - 最小 42 dB @ 30 MHz
    - 最小 37 dB @ 60 MHz
    - 最小 33 dB @ 100 MHz
    - 工作温度范围: -40 °C ~ +85 °C
    - 重量: 约 0.8 g

    产品特点和优势


    1. 高可靠性: 符合IPC/JEDEC和IEEE标准,确保在恶劣环境下仍能稳定运行。
    2. 低插入损耗和高回波损耗: 保证信号传输的质量,减少信号衰减和反射。
    3. 良好的串扰抑制和共模抑制能力: 防止信号干扰,提高数据传输的安全性和稳定性。
    4. UL 94 V-0阻燃等级: 在火灾发生时能够有效防止火势蔓延。
    5. 环保设计: 符合RoHS标准,无有害物质。

    应用案例和使用建议


    - 路由器: 用于提高网络设备的数据处理能力和信号质量。
    - 交换机: 支持高速数据传输,减少网络延迟。
    - 网络适配器: 提升设备的网络连接性能。
    使用建议:
    1. 安装前检查: 确认模块的电气特性和环境适应性符合应用需求。
    2. 焊接条件: 参照JEDEC J-STD-020D标准进行焊接,确保焊接质量和可靠性。
    3. 清洗过程: 避免使用可能损害线圈绝缘层和塑料部件的清洗液。

    兼容性和支持


    - 兼容性: 适用于多种主流网络设备,如常见的路由器和交换机。
    - 厂商支持: EPCOS 提供详细的用户手册和技术支持,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    - 问题: 模块出现信号干扰现象。
    - 解决方法: 检查串扰抑制和共模抑制能力是否符合要求,调整相关设置。
    - 问题: 模块无法通过耐压测试。
    - 解决方法: 检查电感值和匝数比是否正确,确认焊接质量和材料质量。

    总结和推荐


    综上所述,10/100 Base-T Magnetics Module B78476A8065A003是一款具备高性能和高可靠性的磁性模块。其出色的电气特性和兼容性使其成为各种网络设备的理想选择。尽管价格相对较高,但考虑到其卓越的性能和耐用性,它值得推荐给对数据传输质量有严格要求的应用场景。

B78476A8065A003参数

参数
变压器类型 LAN 10/100 Base-T
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
长*宽*高 12.7mm*7.11mm*5.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B78476A8065A003厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78476A8065A003数据手册

厂牌 PDF简要描述 下载
TDK 脉冲变压器 TDK B78476A8065A003 B78476A8065A003数据手册

B78476A8065A003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.1076
10+ ¥ 11.0706
25+ ¥ 9.9193
100+ ¥ 9.9193
250+ ¥ 9.7421
500+ ¥ 9.565
2500+ ¥ 9.565
5000+ ¥ 9.565
库存: 123
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.1
