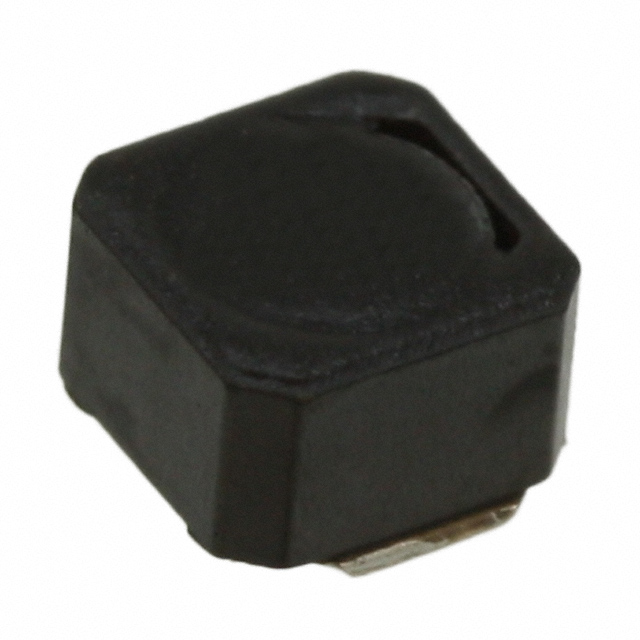

VLCF4028T-220MR72-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 720mA 720mA 22μH 240mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*2.8mm
供应商型号: 11M-VLCF4028T-220MR72-2
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 VLCF4028T-220MR72-2

VLCF4028T-220MR72-2概述

    VLCF4028-2型绕线铁氧体电感:技术手册

    1. 产品简介


    产品类型: VLCF系列中的绕线铁氧体电感
    主要功能: 为电源电路提供磁屏蔽,以提高效率并减少电磁干扰
    应用领域: 主要应用于移动设备如硬盘驱动器(HDDs)、数字视频相机(DVCs)和数码相机(DSCs)的电源源电感;以及其他直流到直流转换器,如液晶显示器(LCDs)

    2. 技术参数


    - 尺寸: 4.0×4.0×2.8毫米(长×宽×高)
    - 包装风格: 盘式卷带封装,每盘500个
    - 工作温度范围: 操作温度范围-40至+105°C,存储温度范围-40至+105°C
    - 储存条件: 温度5至40°C,湿度10%至75%RH
    - 额定电流: 取自饱和电流(Isat)和温升电流(Itemp)中的较小值
    - 阻抗: 最大0.14Ω,典型0.12Ω
    - 兼容性: 符合RoHS指令,无卤素,兼容无铅焊料

    3. 产品特点和优势


    - 磁屏蔽设计: 提供有效的电磁干扰屏蔽,提升电路性能
    - 低轮廓: 适用于空间受限的应用场合
    - 耐高温: 在广泛的温度范围内保持稳定性能
    - 符合环保标准: 符合RoHS标准且无卤素,适合绿色制造

    4. 应用案例和使用建议


    - 应用案例: 移动设备电源电路中的电感,DC-DC转换器
    - 使用建议: 确保焊接前预热至150°C左右,避免超过150°C的温差。在设计电路板时,应注意合理布局以避免磁场干扰。

    5. 兼容性和支持


    - 兼容性: 适用于多种类型的印刷电路板,但需注意兼容材料的焊接温度
    - 支持: 厂商提供详细的交付规范和技术支持文档,确保用户正确安全地使用产品

    6. 常见问题与解决方案


    - Q: 如何处理因过热引起的短路?
    - A: 遵循制造商提供的推荐回流曲线,预热和焊接阶段应严格控制温度
    - Q: 如何应对因气蚀引起的电感损坏?
    - A: 避免在恶劣环境中存储或使用产品,遵循规定的储存条件

    7. 总结和推荐


    综合评估: VLCF4028-2型绕线铁氧体电感以其紧凑的设计、良好的电气特性和高效的电磁屏蔽,在电源电路设计中表现出色。它的低功耗和高可靠性使其成为理想的选择。
    推荐使用: 鉴于其多功能性和优良的电气性能,强烈推荐在电源电路中使用此产品。然而,对于需要高安全性和可靠性的特殊应用(如航空航天、医疗设备等),用户应先联系厂商确认适用性。

VLCF4028T-220MR72-2参数

参数
容差 ±20%
直流电阻(DCR) 240mΩ
额定电流 720mA
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 720mA
自谐振频率(SRF) -
长*宽*高 4mm*4mm*2.8mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
