首页  >  产品百科  >  VLS6045EX-680M-H

VLS6045EX-680M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.4A 1A 68μH 403mΩ ±20% 标准安装,贴片安装 6.3mm*6mm*4.5mm
供应商型号: 12A-VLS6045EX-680M-H
供应商: 云汉优选
标准整包数: 1500

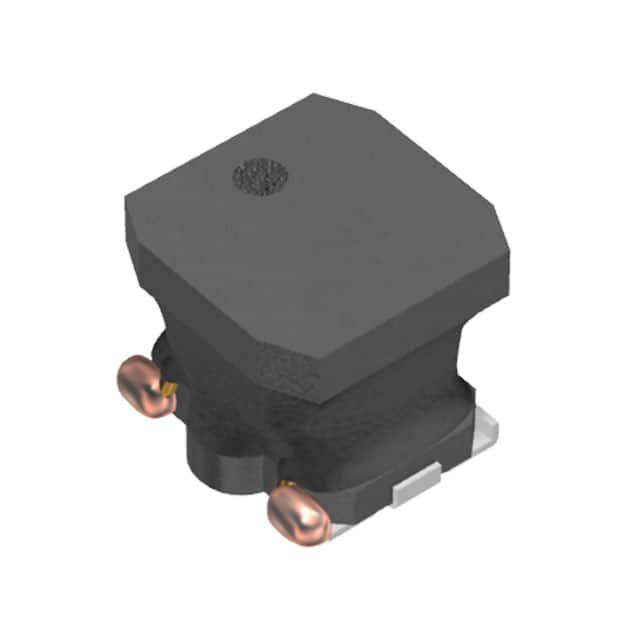

TDK 贴片电感 VLS6045EX-680M-H

VLS6045EX-680M-H概述

    电子元器件产品技术手册

    1. 产品简介


    VLS6045EX-H系列(汽车电源电感)
    VLS6045EX-H系列是专为汽车电源电路设计的磁屏蔽型绕线电感器。本系列电感器通过优化铁氧体核心设计实现了大电流承载能力和低直流电阻,符合AEC-Q200标准,适用于多种汽车相关设备,如ECM(发动机控制模块)、气囊、前照灯、电动助力转向系统、仪表盘、ABS(防抱死制动系统)等。此外,它还适用于新能源汽车(xEV)和车载娱乐系统。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 6.0×6.3×4.5 mm |
    | 电感值范围 | 1.0 µH 至 220 µH |
    | 容差 | ±30% (1.0 µH - 4.7 µH),±20% (10 µH - 220 µH) |
    | 额定频率 | 100 kHz |
    | 直流电阻 | 0.012 Ω 至 1.15 Ω |
    | 额定电流 | 0.5 A 至 12.0 A |
    | 操作温度范围 | -40°C 至 125°C |
    | 存储温度范围 | -40°C 至 125°C |
    | 单个重量 | 0.6 g |

    3. 产品特点和优势


    特点:
    - 磁屏蔽设计:采用铁氧体材料实现高磁屏蔽性能。
    - 大电流承载能力:通过优化铁氧体核心设计,提高了电流承载能力。
    - 低直流电阻:有效减少电感器自身的能量损耗。
    - 符合AEC-Q200标准:确保电感器在汽车环境中具有高度可靠性和稳定性。
    - 高密度安装:适用于高密度的PCB布局。
    优势:
    - 出色的温度适应性:能够在广泛的温度范围内稳定工作。
    - 高度的可靠性:通过了严格的AEC-Q200测试标准。
    - 优良的电磁兼容性:有效抑制电磁干扰,提高系统的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子控制系统:用于ECM、气囊、前照灯等关键部件。
    - 新能源汽车(xEV):适用于电池管理系统和驱动电机控制器。
    - 车载娱乐系统:确保稳定的电源供应,提升用户体验。
    使用建议:
    - 在进行焊接操作时,建议预热时间不超过40秒,焊接温度设定在220°C至250°C之间。
    - 设计电路板时,应避免绕线之间的磁干扰,合理布置电感器位置。
    - 产品长期存放时,应保持温度在5°C至40°C之间,湿度不超过75%RH。

    5. 兼容性和支持


    VLS6045EX-H系列电感器与主流的汽车电子组件兼容,且易于集成到现有的汽车电子系统中。制造商提供了详尽的技术支持文档和专业咨询,确保客户能够顺利部署并优化电感器的应用效果。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 调整散热方案或增加散热器 |
    | 长期存放后性能下降 | 确保合适的存储条件 |
    | 焊接后电气性能不稳定 | 严格控制焊接工艺和环境条件 |
    | 磁干扰导致误触发 | 优化电路板布局,隔离电感器 |

    7. 总结和推荐


    总结:
    VLS6045EX-H系列电感器以其出色的磁屏蔽性能、高电流承载能力和低直流电阻,在汽车电子系统中表现卓越。其广泛的操作温度范围和高可靠性使其成为汽车相关设备的理想选择。
    推荐:
    强烈推荐VLS6045EX-H系列电感器用于各种汽车电子控制系统和新能源汽车应用。该产品不仅满足高标准的安全和性能要求,而且具备出色的温度适应性和电磁兼容性,可显著提升系统的稳定性和可靠性。

VLS6045EX-680M-H参数

参数
额定电流 1A
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 403mΩ
长*宽*高 6.3mm*6mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS6045EX-680M-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-680M-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045EX-680M-H VLS6045EX-680M-H数据手册

VLS6045EX-680M-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.752
15000+ ¥ 0.7294
库存: 3000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 1128
直接购买
加入购物车
