VLBS1007083T-R20L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 50A 70A 200nH 180μΩ ±15% 标准安装,贴片安装 10mm*7mm*8.3mm
供应商型号: 445-175340-2-ND
供应商: Digi-Key
标准整包数: 400

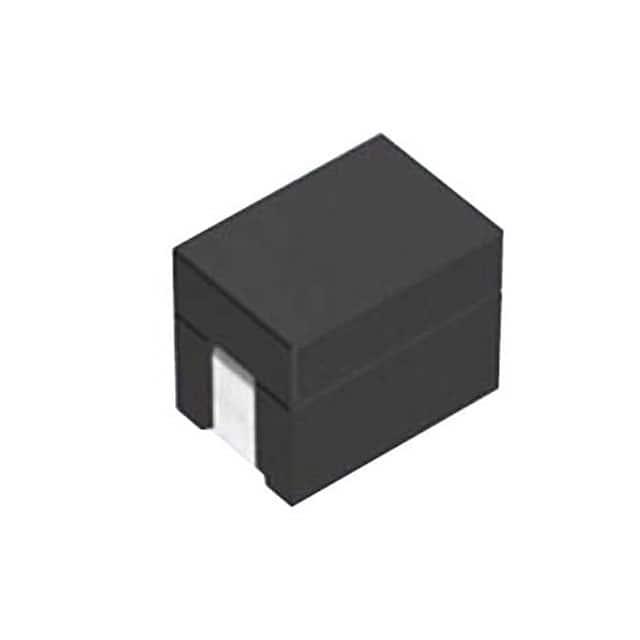

TDK 贴片电感 VLBS1007083T-R20L

VLBS1007083T-R20L概述


    产品简介


    VLBS系列电感器是一款专为电源电路设计的表面贴装型电感器,采用铁氧体材料制成。这种电感器主要用于服务器、基站(BTS)、电压调节模块(VRM)等领域。通过无线连接结构的设计,VLBS系列电感器能够在保证大电流输出的同时降低直流电阻(DCR),从而提供更高效的功率传输。此外,该系列电感器在高温条件下表现出色的直流感应性能,能够承受较宽的工作温度范围(-40°C至+125°C,含自热效应)。

    技术参数


    - 类型: 表面贴装型电感器
    - 尺寸: 10.0×7.0×8.3mm(最大值)
    - 电感范围: 0.10µH~0.20µH
    - 公差: ±15%
    - 额定电流: Isat或Itmp较小值
    - Isat: 在20°C环境下,电感值下降到额定值的80%时的电流值
    - Itemp: 自加热导致温度升高40°C时的电流值
    - 测量频率: 100kHz
    - 直流电阻(DCR): 0.18mΩ(公差±7%)
    - 测量设备:
    - 等效测量设备可能适用
    - Keysight Technologies 4294A
    - Wayne Kerr Electronics 3260B+3265B
    - 标准: REACH, SVHC-free, 铅free, RoHS, 卤素free, 溴free, 氯free

    产品特点和优势


    VLBS系列电感器具有以下几个显著特点和优势:
    1. 高效率传输: 通过采用无线连接结构,降低了直流电阻,实现了高效的大电流传输。
    2. 良好的高温性能: 能够在宽广的工作温度范围内保持良好的性能,尤其适合高温环境下的应用。
    3. 精确的电感控制: 具有较高的精度和稳定性,电感值波动小,确保了电路设计的可靠性和一致性。
    4. 兼容性强: 适用于多种设备和系统,尤其是高要求的电子设备和系统。

    应用案例和使用建议


    VLBS系列电感器广泛应用于服务器、基站、电压调节模块等电力供应系统中。以下是一些具体的应用案例和使用建议:
    - 服务器: 可用于提高服务器电源模块的转换效率和稳定性。
    - 基站: 帮助基站实现高效的电力管理和分配,提高设备运行可靠性。
    - VRM: 可以提升VRM的效率,减少能量损耗,提高系统的整体性能。
    使用建议:
    - 预热处理: 在焊接前对组件进行适当的预热处理,避免过高的温度梯度导致损坏。
    - 电路布局: 设计电路板时应合理布置线圈,避免磁干扰。

    兼容性和支持


    VLBS系列电感器在电气特性上具有良好的兼容性,可与其他标准的电子元器件配合使用。制造商提供了全面的技术支持和维护服务,包括但不限于详细的安装指南和技术咨询。如需进一步了解兼容性细节,建议直接联系制造商索取产品规格书。

    常见问题与解决方案


    1. 焊接过程中出现短路: 可能是由于焊接温度过高或时间过长导致的。建议按照制造商推荐的回流焊工艺进行操作,并严格控制温度和时间。
    2. 温度上升导致性能下降: 确保设计时考虑到电感器的工作温度范围,预留足够的温度裕量。
    3. 存储期超出后焊接效果不佳: 应严格按照制造商建议的存储条件(温度5至30°C,湿度10至75%RH)进行储存,不超过6个月的存储期限。

    总结和推荐


    总体而言,VLBS系列电感器凭借其优异的性能和广泛的适用性,在电源管理领域表现出了强大的竞争力。无论是从技术参数还是实际应用角度来看,这款电感器都表现出色。因此,我们强烈推荐使用VLBS系列电感器来满足各类高性能电源需求。对于需要在严苛环境下工作的电子设备,VLBS系列电感器更是不可或缺的选择。

VLBS1007083T-R20L参数

参数
容差 ±15%
直流电阻(DCR) 180μΩ
额定电流 70A
Q值 -
测试频率 100KHz
电感值 200nH
饱和电流(LSAT) 50A
自谐振频率(SRF) -
长*宽*高 10mm*7mm*8.3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLBS1007083T-R20L厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBS1007083T-R20L数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBS1007083T-R20L VLBS1007083T-R20L数据手册

VLBS1007083T-R20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.191 ¥ 9.9675
800+ $ 1.1231 ¥ 9.3993
1200+ $ 1.0853 ¥ 9.0825
2000+ $ 1.0395 ¥ 8.6991
2800+ $ 1.0104 ¥ 8.4555
4000+ $ 0.9805 ¥ 8.2051
10000+ $ 0.9763 ¥ 8.1704
库存: 800
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 3987
