VLS5045EX-330M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.5A 1.3A 33μH 312mΩ ±20% SMD 贴片安装 5mm*5mm*4.5mm
供应商型号: 31M-VLS5045EX-330M
供应商: 云汉优选
标准整包数: 5

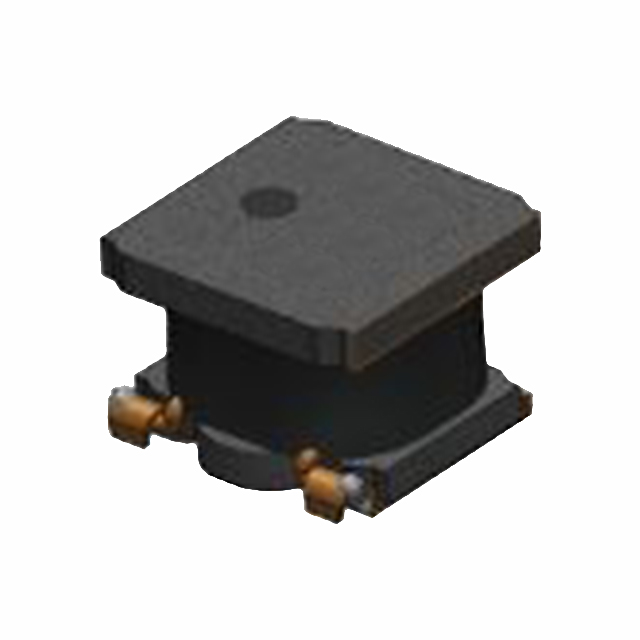

TDK 贴片电感 VLS5045EX-330M

VLS5045EX-330M概述

    电子元器件产品技术手册:VLS5045EX 系列电感器

    1. 产品简介


    VLS5045EX 系列电感器是专为电源电路设计的磁屏蔽型绕线电感器,由铁氧体材料制成,具有较高的磁屏蔽效果,并且适用于高密度安装环境。本系列产品的主要特点是能够承受更大的电流和具有更低的直流电阻(Rdc),这些优势得益于对铁氧体芯形状的优化设计。
    该系列电感器广泛应用于电视、机顶盒、游戏设备以及其他音视频设备中。其多种规格型号可满足不同应用需求,提供稳定的电流输出和良好的滤波效果。

    2. 技术参数


    | 产品编号 | 长度x宽度x高度 (mm) | 内部代码 | 电感量 (µH) | 允许偏差 | 测量频率 (kHz) | 直流电阻 (Ω) | 额定电流 (A) |

    | VLS5045EX-1R0N | 5.0 x 5.0 x 4.5 | 1R0 | 1.0 | ±30% | 100 | 0.015 | 8.9 / 5.1 |
    | VLS5045EX-1R5N | 5.0 x 5.0 x 4.5 | 1R5 | 1.5 | ±30% | 100 | 0.017 | 7.4 / 5.0 |
    | VLS5045EX-2R2N | 5.0 x 5.0 x 4.5 | 2R2 | 2.2 | ±30% | 100 | 0.022 | 6.4 / 4.7 |
    | VLS5045EX-3R3N | 5.0 x 5.0 x 4.5 | 3R3 | 3.3 | ±30% | 100 | 0.027 | 5.2 / 4.2 |
    | VLS5045EX-4R7M | 5.0 x 5.0 x 4.5 | 4R7 | 4.7 | ±20% | 100 | 0.036 | 4.4 / 3.2 |
    | VLS5045EX-6R8M | 5.0 x 5.0 x 4.5 | 6R8 | 6.8 | ±20% | 100 | 0.046 | 3.6 / 2.9 |
    | VLS5045EX-100M | 5.0 x 5.0 x 4.5 | 100 | 10.0 | ±20% | 100 | 0.061 | 3.1 / 2.5 |
    | VLS5045EX-150M | 5.0 x 5.0 x 4.5 | 150 | 15.0 | ±20% | 100 | 0.110 | 2.2 / 1.9 |
    | VLS5045EX-220M | 5.0 x 5.0 x 4.5 | 220 | 22.0 | ±20% | 100 | 0.125 | 2.0 / 1.8 |
    | VLS5045EX-330M | 5.0 x 5.0 x 4.5 | 330 | 33.0 | ±20% | 100 | 0.240 | 1.5 / 1.3 |
    | VLS5045EX-470M | 5.0 x 5.0 x 4.5 | 470 | 47.0 | ±20% | 100 | 0.300 | 1.3 / 1.0 |
    | VLS5045EX-680M | 5.0 x 5.0 x 4.5 | 680 | 68.0 | ±20% | 100 | 0.410 | 1.1 / 0.9 |
    | VLS5045EX-101M | 5.0 x 5.0 x 4.5 | 101 | 100.0 | ±20% | 100 | 0.580 | 0.8 / 0.7 |
    | VLS5045EX-151M | 5.0 x 5.0 x 4.5 | 151 | 150.0 | ±20% | 100 | 0.730 | 0.56 / 0.61 |
    | VLS5045EX-221M | 5.0 x 5.0 x 4.5 | 221 | 220.0 | ±20% | 100 | 1.050 | 0.45 / 0.45 |
    - 温度范围:工作温度范围为 -40°C 至 105°C;存储温度范围为 -40°C 至 105°C。
    - 单个重量:0.46克

    3. 产品特点和优势


    - 高磁屏蔽性能:通过铁氧体材料实现,有效减少外部磁场干扰。
    - 大电流承载能力:优化的铁氧体芯设计使其能够在更高的电流下运行。
    - 低直流电阻:较低的直流电阻有助于提高电路效率,降低功耗。
    - 高密度安装兼容性:适用于高密度组装的 PCB,节省空间,提升设备紧凑性。

    4. 应用案例和使用建议


    VLS5045EX 系列电感器广泛应用于各种消费电子设备中,如电视机、机顶盒、游戏设备等。这些设备通常需要稳定可靠的电流供应以确保正常工作。为了充分发挥其性能,在设计时需要注意以下几点:
    - 在设计电路板时,应确保电感器周围没有强磁场干扰,以避免影响电感器的工作性能。
    - 建议采用自然冷却方式,保持合理的散热路径,避免过热现象发生。
    - 在焊接过程中注意预热温度控制,防止由于温差过大导致焊接不良。

    5. 兼容性和支持


    VLS5045EX 系列电感器在设计上考虑了广泛的兼容性,可以方便地与其他常见的电子元件配合使用。此外,制造商还提供了详尽的技术文档和支持服务,以帮助用户更好地了解和使用该产品。如有疑问,用户可以通过制造商的官方网站或技术支持热线获得帮助。

    6. 常见问题与解决方案


    1. 问题:焊接后发现电阻值明显增加
    - 解决方案:检查焊接温度是否超出建议范围,重新进行焊接操作,确保温度在安全范围内。
    2. 问题:电感器工作时发热严重
    - 解决方案:确认电路设计是否合理,特别是电感器周围是否有足够的散热空间。若有必要,可增加散热片或其他散热措施。
    3. 问题:电感器在某些特定条件下工作不稳定
    - 解决方案:检查电路板设计是否存在潜在的电磁干扰源,并采取相应措施消除干扰。

    7. 总结和推荐


    综上所述,VLS5045EX 系列电感器凭借其高磁屏蔽性能、大电流承载能力和低直流电阻等优势,适用于多种消费电子设备中的电源管理。其广泛的应用范围、优秀的性能和可靠的支持服务使其成为市场上的优质选择。我们强烈推荐使用该系列电感器,特别是在需要高可靠性、高效能的场合。

VLS5045EX-330M参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 312mΩ
额定电流 1.3A
长*宽*高 5mm*5mm*4.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLS5045EX-330M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-330M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-330M VLS5045EX-330M数据手册

VLS5045EX-330M封装设计

查看详情并下载
Symbol
Footprint
3D Model
