首页  >  产品百科  >  B65701D0000R048

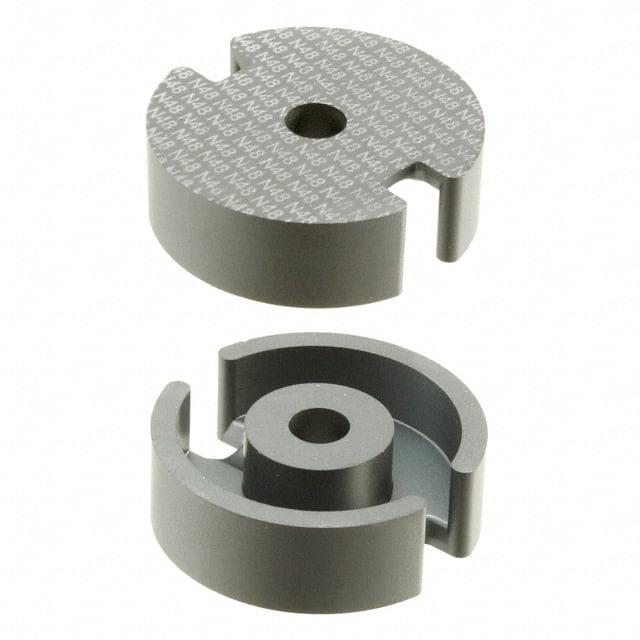

B65701D0000R048

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 6.12cm3 45mm 6.2μH 1630μe 136mm2 N48 0.33mm-1 5.4mm(宽度)*9.5mm(高度)
供应商型号: MCN-B65701D0000R048
供应商: 海外现货
标准整包数: 160
TDK 磁芯 B65701D0000R048

B65701D0000R048概述

    高质量文章:TDK Ferrite Core和配件产品技术手册解析

    1. 产品简介


    TDK Electronics AG的B65701, B65702, B65705和B65679系列,属于P 30 x 19尺寸的磁芯和配件。这些磁芯广泛应用于各种电子设备中,尤其是在电源、滤波器和电磁干扰抑制等领域。它们的设计旨在提供稳定的电磁特性,以满足不同应用需求。这些磁芯及其配件经过精心设计,能够提高电子设备的整体性能。

    2. 技术参数


    以下是从技术手册中提取的技术参数列表:
    - 型号: B65701, B65702, B65705, B65679
    - AL值:
    - 250 ± 3%, 0.72 μH, 66 nH
    - 400 ± 3%, 0.40 μH, 105 nH
    - 630 ± 3%, 0.22 μH, 166 nH
    - 1000 ± 3%, 0.12 μH, 263 nH
    - 2000 ±10%, 0.05 μH, 527 nH
    - 重量: 约36-38克(每个套装)
    - 材料:
    - N48: μe ≈ 66, 105, 166, 263, 527
    - M33: μe ≈ 630
    - N30: μe ≈ 2900
    - T38: μe ≈ 7070
    - N87: μe ≈ 1620 (最高温100°C时<2.5)
    - 适用频率范围: 高频(如100kHz)

    3. 产品特点和优势


    - 高稳定性: 在高频和高磁通密度下仍能保持稳定性能。
    - 兼容性强: 设计用于与TDK的其他磁芯和配件完美配合。
    - 机械强度: 虽然为陶瓷材料,但具有良好的抗冲击性能,适用于多种严苛环境。
    - 热稳定性: 能够在155°C高温下长期稳定运行。
    - 阻抗匹配: 提供良好的电磁场耦合效率,减少信号损失。

    4. 应用案例和使用建议


    这些磁芯适用于多种应用,例如开关电源中的滤波器和EMI抑制装置。为了确保最佳性能,建议遵循以下使用建议:
    - 组装注意事项: 确保在组装过程中轻柔处理,避免过度的机械应力。
    - 温度管理: 在高工作温度环境下使用时,考虑散热设计,确保磁芯不会过热。
    - 焊接质量: 确保焊接过程符合IEC 60068-2-20标准,以保证长期可靠性。

    5. 兼容性和支持


    这些磁芯和其他配件仅适用于TDK的系列产品。如果需要与其他制造商的产品结合使用,建议先进行充分测试,以确保兼容性和安全性。TDK提供了详尽的技术支持文档,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1: 磁芯在高频应用中性能不稳定。
    - 解决方案: 检查安装环境是否存在外部电磁干扰,调整安装位置并确保良好接地。
    - 问题2: 磁芯在高温下容易损坏。
    - 解决方案: 使用良好的散热设计,避免长时间工作在高温环境中。
    - 问题3: 磁芯无法正常安装。
    - 解决方案: 确保所有部件准确对齐,使用适当的安装工具。

    7. 总结和推荐


    TDK的B65701, B65702, B65705和B65679系列磁芯以其高稳定性、卓越的机械强度和良好的热稳定性,在多种电子设备中表现出色。特别适合于高频、高可靠性的应用场合。强烈推荐在相关项目中使用这些产品,并注意遵循正确的使用方法和注意事项。
    本文详细介绍了TDK Electronics AG的磁芯及其配件产品,通过提取技术手册中的关键信息,结合实际应用经验,帮助读者全面了解这些产品的特性和优势。

B65701D0000R048参数

参数
磁芯材料 N48
有效面积(Ae) 136mm2
初始磁导率 -
磁路截面积 -
容差 -20%,30%
有效磁导率 1630μe
电感系数(AI) 6.2μH
直径 -
磁路长度 45mm
磁心因数(ΣI/A) 0.33mm-1
磁体体积 6.12cm3
长*宽*高 5.4mm(宽度)*9.5mm(高度)
零件状态 在售
包装方式 盒装

B65701D0000R048厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65701D0000R048数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65701D0000R048 B65701D0000R048数据手册

B65701D0000R048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1695 ¥ 56.3029
库存: 160
起订量: 160 增量: 160
交货地:
最小起订量为:1
合计: ¥ 56.3
直接购买
