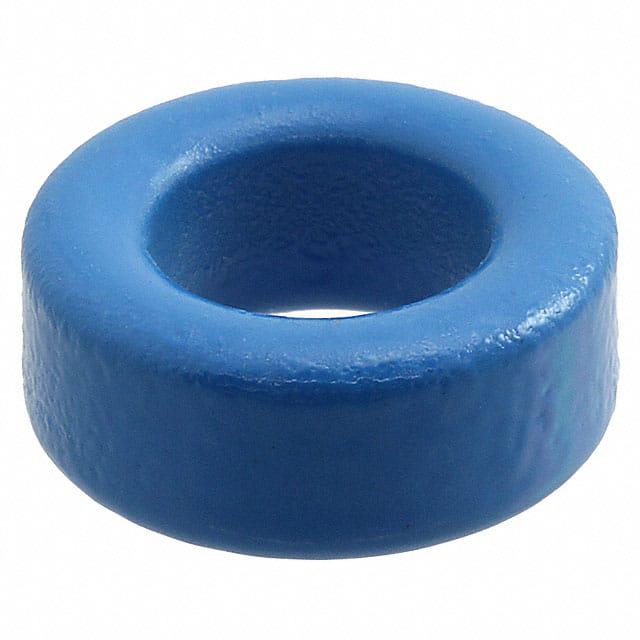

B64290L0045X027

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 760mm3 38.52mm 2000µi 1.29μH 19.73mm2 Toroid 1.95mm-1 9.6mm(宽度)*7.3mm(高度)
供应商型号: 495-5072-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B64290L0045X027

B64290L0045X027概述


    产品简介


    产品名称:EPCOS B64290L0045 环形磁芯
    产品类型:铁氧体环形磁芯(Ferrite Toroid)
    主要功能:
    该产品主要用于电磁干扰(EMI)滤波器和高频电源转换器中。通过控制电流的波动和减少电压尖峰,它可以有效降低电磁干扰,提高电路的稳定性和效率。
    应用领域:
    广泛应用于消费电子、工业自动化、通信设备、医疗设备、电源管理等领域。

    技术参数


    - 尺寸:
    - 直径(da):16.0 mm ± 0.4 mm
    - 内径(di):9.6 mm ± 0.3 mm
    - 高度(Height):6.30 mm ± 0.2 mm
    - 表面处理:环氧涂层
    - 材料:
    - 初始磁导率(μi):N87 1420 nH ± 25%
    - 性能参数:
    - 功耗(PV):在200 mT、100 kHz、100 °C条件下,小于0.45 W/core
    - 最大外径:17.2 mm
    - 最小内径:8.5 mm
    - 有效磁路径长度(Σl/A):38.52 mm^-1
    - 截面积(Ae):19.73 mm²
    - 体积(Ve):760 mm³
    - 质量:1.95 g
    - 电气特性:
    - 温度范围:-40°C 至 +100°C
    - 频率范围:适用于低频至100 kHz

    产品特点和优势


    1. 高初始磁导率: N87系列的初始磁导率为1420 nH,提供更高的磁感应效率。
    2. 良好的热稳定性: 能在高温环境下运行,且材料磁导率在高磁场下不会发生不可逆变化。
    3. 抗冲击和振动: 由于采用陶瓷材料,磁芯具有较好的机械强度,但需要小心装配以避免损坏。
    4. 环氧涂层保护: 表面环氧涂层提高了耐腐蚀性和耐用性。

    应用案例和使用建议


    应用案例:
    - 电源适配器: 在电源适配器中用于EMI滤波,减小电源纹波,提高电源输出的稳定性。
    - 通信设备: 在通信设备中用于滤波和噪声抑制,提高信号传输的质量。
    使用建议:
    - 装配注意事项: 在装配过程中需轻柔处理,防止管状部分被破坏或损坏法兰。
    - 温度管理: 在高频率和高磁通密度操作下,要注意冷却以避免过热。

    兼容性和支持


    - 兼容性: 本产品为EPCOS品牌专用,与其它品牌的产品可能存在不兼容问题,需谨慎选择配件。
    - 厂商支持: EPCOS提供详尽的技术文档和支持服务,确保用户在使用过程中的技术支持。

    常见问题与解决方案


    - 问题1:装配时磁芯破裂
    - 解决方案:轻柔操作,避免强烈外力施加在磁芯上。

    - 问题2:焊接时间过长导致变形
    - 解决方案:严格控制焊接温度和时间,避免焊点处受热不均。

    - 问题3:无法正常安装
    - 解决方案:检查钻孔尺寸和位置,确保符合设计标准,必要时适当增大孔径。

    总结和推荐


    产品综述:
    EPCOS B64290L0045 环形磁芯凭借其高初始磁导率和良好的热稳定性,在多种应用场景中表现出色。尽管在装配过程中需注意细节,但其在电源管理和EMI滤波方面的应用能力不容忽视。
    推荐指数:
    强烈推荐用于需要高效EMI滤波和功率转换的应用场景。其在高温、高压和高频条件下的表现尤为出色。

B64290L0045X027参数

参数
磁芯材料 Toroid
磁路截面积 -
磁心因数(ΣI/A) 1.95mm-1
电感系数(AI) 1.29μH
磁路长度 38.52mm
有效面积(Ae) 19.73mm2
容差 ±25%
有效磁导率 -
初始磁导率 2000µi
直径 -
磁体体积 760mm3
长*宽*高 9.6mm(宽度)*7.3mm(高度)
零件状态 在售
包装方式 盒装
