首页  >  产品百科  >  B82498F1122J000

B82498F1122J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 420MHz 220mA 20@7.96MHz 1.2μH 650mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: 495-75650-1-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 B82498F1122J000

B82498F1122J000概述

    文章:TDK SIMID系列SMT电感器产品技术手册解析

    一、产品简介


    TDK Electronics AG推出的SIMID系列SMT电感器(型号B82498F),是专为现代高频电路设计的小型表面贴装电感器。其主要功能包括用于谐振电路、阻抗匹配等,适用于多媒体设备、无线通信系统等领域。凭借其高共振频率、严格的电感容差和适合无铅回流焊接的特点,该系列产品在工业界得到了广泛应用。

    二、技术参数


    - 尺寸:0805(EIA)和/或2012(IEC)
    - 额定电感量:2.7至6800 nH
    - 额定电流:80至1000 mA

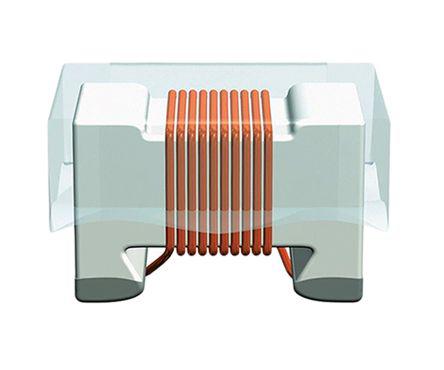

    - 结构特点:
    - 立方线圈,陶瓷或铁氧体芯
    - 环氧树脂封装的平坦顶部,便于真空拾取
    - 焊接终端端子
    - 电气特性:
    - 高共振频率
    - 宽频带阻抗特性
    - 严格的电感容差
    - 支持无铅回流焊接,符合RoHS标准
    - 工作环境:
    - 最大工作温度:+105°C
    - 最大电流:最大允许直流电流下电感降为10%和温升不超过20K
    - 自共振频率:最低自共振频率为900 MHz
    - 直流电阻:最高值为0.7Ω
    - 焊接耐久性:在无铅锡膏中焊点湿合度达到90%
    - 储存条件:包装时的温度范围为-25°C到+40°C,湿度不超过75%

    三、产品特点和优势


    1. 高共振频率:保证电感器在高频应用中具有出色的性能。
    2. 严格电感容差:确保了产品的稳定性和一致性。
    3. 适用于无铅回流焊接:满足现代环保要求。
    4. RoHS兼容:遵循环保标准。

    四、应用案例和使用建议


    - 应用案例:该电感器广泛应用于无线通信系统、多媒体设备中的天线放大器等场合。其优异的高频特性和稳定的电感值使其成为这些领域的理想选择。
    - 使用建议:
    - 在进行焊接时,注意按照规范操作以避免损坏电感器。
    - 在进行灌封处理时,需要选用合适的灌封材料,防止材料对电感器产生不利影响。

    五、兼容性和支持


    - 兼容性:电感器采用标准化的0805(EIA)和2012(IEC)尺寸,易于与其他电子元器件集成。
    - 厂商支持:制造商提供了详尽的技术文档和售后服务,确保用户能够获得必要的技术支持和配件供应。

    六、常见问题与解决方案


    - Q:电感器焊接时出现虚焊怎么办?
    - A:检查焊接温度和时间,确保符合工艺规范。
    - Q:电感器自共振频率偏低怎么办?
    - A:通过改变电路布局或选择其他型号的电感器来提高自共振频率。

    七、总结和推荐


    综上所述,TDK SIMID系列SMT电感器以其独特的高性能、广泛的适用范围和良好的兼容性,在各类高频电路中表现出色。强烈推荐用户在设计高频电路时选用此款电感器。

B82498F1122J000参数

参数
自谐振频率(SRF) 420MHz
容差 ±5%
直流电阻(DCR) 650mΩ
额定电流 220mA
Q值 20@7.96MHz
测试频率 7.96MHz
电感值 1.2μH
饱和电流(LSAT) -
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82498F1122J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F1122J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F1122J000 B82498F1122J000数据手册

B82498F1122J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.644 ¥ 5.4418
10+ $ 0.5325 ¥ 4.4992
25+ $ 0.4931 ¥ 4.1669
50+ $ 0.4363 ¥ 3.6869
100+ $ 0.4115 ¥ 3.477
250+ $ 0.3665 ¥ 3.0675
500+ $ 0.3456 ¥ 2.892
1000+ $ 0.3258 ¥ 2.7269
库存: 1784
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.44
