ZCAT2017-0930B

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core 30-Material
供应商型号: C2978666
供应商: 国内现货
标准整包数: 1

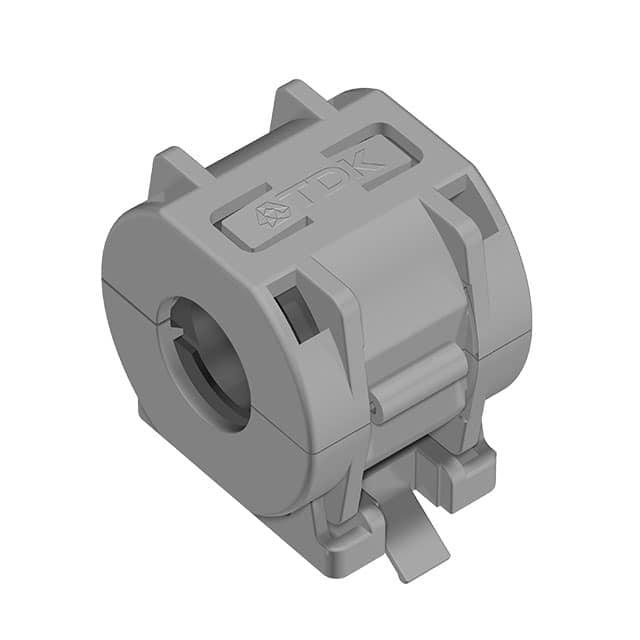

TDK 磁芯 ZCAT2017-0930B

ZCAT2017-0930B概述

    Clamp Filters ZCAT 系列技术手册

    1. 产品简介


    ZCAT系列夹线滤波器是TDK公司专为电源线和接口电缆设计的电磁兼容(EMC)组件。这些滤波器的特点在于将铁氧体磁芯集成在一个塑料外壳内,可以通过一触式安装的方式连接到各种规格的电缆上。它们通过高频率吸收铁氧体磁芯的独特结构有效地消除高频噪声,尤其适用于共模噪声抑制,且不会影响信号质量。适用于多种电子设备,如个人电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等。

    2. 技术参数


    ZCAT系列夹线滤波器的主要技术参数如下:
    - 阻抗: 不同型号的阻抗值在不同的频率范围有所不同。例如,ZCAT1518-0730(-BK)型号在10至100 MHz范围内的最小阻抗为25Ω。
    - 操作温度范围: -40°C 至 85°C。
    - 单个产品重量: 通常在6g到62g之间。
    - 适用电缆直径: 不同型号的适用电缆外径范围不同。例如,ZCAT2436-1330A(-BK)型号适用于外径最大为13mm的电缆。

    3. 产品特点和优势


    - 易于安装: 可以方便地安装在接口电缆和电源电缆上,无需切割电缆。
    - 高效噪声吸收: 利用高频率吸收铁氧体磁芯的特性,有效消除高频噪声。
    - 共模噪声抑制: 在不损害信号质量的情况下提供出色的共模噪声抑制效果。
    - 多样化的电缆尺寸支持: 产品系列根据电缆外径进行分类,以适应不同尺寸的电缆需求。
    - 环保认证: 符合REACH标准,无铅,无卤素,符合RoHS指令。

    4. 应用案例和使用建议


    - 应用案例: 这些滤波器被广泛应用于个人电脑、显示器、音频设备、复印机和传真机等领域。在使用过程中,可以显著提高设备的电磁兼容性。
    - 使用建议: 在安装时,确保所选型号与电缆直径匹配。避免电缆直径超出滤波器内径,以防止铁氧体磁芯损坏。另外,在设计电路时应考虑保护电路或提供备用电路,以增强系统可靠性。

    5. 兼容性和支持


    - 兼容性: 这些滤波器可以与各种类型的电缆和电子设备配合使用。确保与电缆的直径兼容,避免直径过大导致的产品损坏。
    - 技术支持: 提供全面的技术支持和维护服务。用户在使用过程中遇到任何问题,均可联系厂商获取帮助。

    6. 常见问题与解决方案


    - 问题: 产品安装后无法有效抑制噪声。
    - 解决方案: 检查所选型号是否与电缆直径匹配,确认电缆直径不超过滤波器内径。如果仍然存在问题,检查是否正确安装并接触良好。
    - 问题: 产品在低温环境下使用时出现故障。
    - 解决方案: 避免产品在低于零度的环境中使用。确保存储条件在5°C至40°C之间,湿度控制在20%至75%RH以内。

    7. 总结和推荐


    综合评估: ZCAT系列夹线滤波器以其独特的设计、出色的噪声抑制能力和广泛的适用性,成为电磁兼容性解决方案的理想选择。特别适合需要高效共模噪声抑制的应用场合。
    推荐结论: 推荐使用。这些滤波器不仅有助于提高电子设备的电磁兼容性,还提供了优秀的噪声抑制效果。在设计电路时,考虑到保护电路和备用电路的设计,将进一步提升系统的稳定性和可靠性。

ZCAT2017-0930B参数

参数
有效磁导率 -
初始磁导率 -
有效面积(Ae) -
磁芯材料 -
磁心因数(ΣI/A) -
磁路截面积 -
电感系数(AI) -
磁路长度 -
直径 -
磁体体积 -
容差 -
长*宽*高 21mm*29mm*20mm
安装方式 底座安装
零件状态 在售
包装方式 散装,卷带包装
