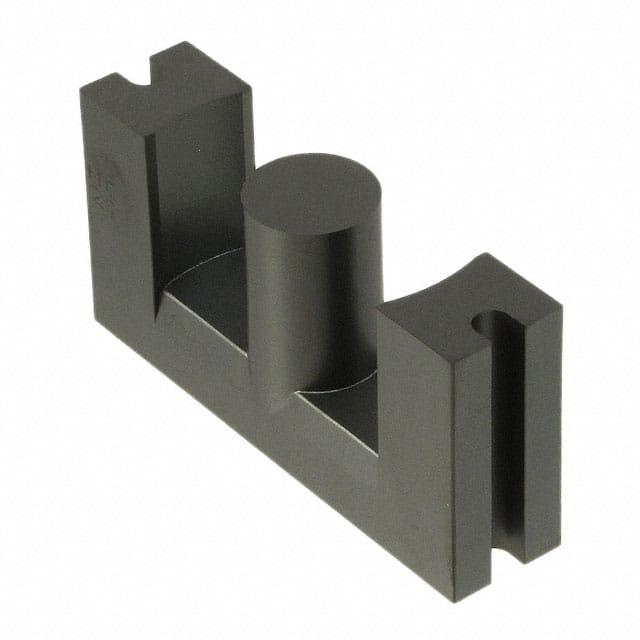

B66343G0000X127

产品分类: 电源变压器
厂牌: TDK
产品描述: 爱普科斯 EC 70变压器铁芯, N27, 70 x 34.6 x 16.8mm, 用于电源变压器
供应商型号: 871-B66343GX127
供应商: Mouser
标准整包数: 1
TDK 电源变压器 B66343G0000X127

B66343G0000X127概述


    产品简介


    EC系列磁芯(例如EC 70/35/161)是专为高频应用设计的一种紧凑型磁芯。它们采用大型绕线窗口和圆形中心柱,特别适合使用较粗的绕线导线。这些磁芯通常作为单个单元提供,广泛应用于电源转换器、变压器和其他需要高效能电磁转换的应用场合。

    技术参数


    - 材料参数:
    - AL值:材料N27在不同气隙尺寸下的AL值分别为529 nH到1600 nH。
    - 饱和电流计算:采用K1至K4系数进行计算,具体数值见表格。

    - 几何参数:
    - 中心柱直径:未直接提供,但可通过其他几何参数推算。
    - 有效面积(Ae):279 mm²
    - 窗口面积(Amin):211 mm²
    - 窗口体积(Ve):40,200 mm³

    - 磁特性:
    - Σl/A:0.52 mm⁻¹
    - 长度(l):144 mm
    - 其他参数:
    - 重量:约252克/组
    - 未气隙状态和气隙状态

    产品特点和优势


    - 紧凑设计:EC系列磁芯采用紧凑的设计,具有较大的绕线窗口,可以使用较粗的绕线导线,有助于提高功率密度和效率。
    - 温度稳定性:材料N27在宽温度范围内表现出良好的磁特性,确保在极端环境下也能稳定工作。
    - 高饱和电流能力:通过优化的气隙设计和饱和电流计算方法,能够在不降低磁性能的情况下承受更高的电流。
    - 多种配置选择:根据不同的需求可以选择不同气隙尺寸的磁芯,适应不同的应用场景。

    应用案例和使用建议


    - 开关电源:EC系列磁芯常用于设计高效的开关电源,例如AC-DC转换器、DC-DC转换器等。
    - 通信设备:在通信设备如路由器和交换机中,EC系列磁芯用于制造滤波器和变压器。
    - 工业自动化:在工业自动化系统中,磁芯可用于制造传感器和继电器等组件。
    使用建议
    1. 温度管理:确保在高温环境下仍能正常工作的条件下,合理布置散热措施。
    2. 气隙调整:根据实际负载情况,适当调整气隙大小以优化性能。
    3. 测试验证:使用前应对所选磁芯进行充分的测试和验证,确保满足应用要求。

    兼容性和支持


    - 兼容性:EC系列磁芯与市场上主流的高频电子设备兼容。
    - 技术支持:EPCOS AG提供详细的技术文档和支持服务,解答客户在使用过程中的疑问。

    常见问题与解决方案


    - 问题1:如何确定合适的气隙尺寸?
    - 解决方案:根据所需的工作频率和饱和电流要求,利用提供的K系数进行计算。
    - 问题2:如何选择合适的磁芯材料?
    - 解决方案:根据工作环境和所需磁特性,参考技术手册中提供的材料参数和性能指标进行选择。

    总结和推荐


    EC系列磁芯凭借其紧凑设计、高饱和电流能力和广泛的应用范围,成为高频电子设备的理想选择。它在开关电源、通信设备和工业自动化领域的应用尤其突出。尽管其成本相对较高,但由于其卓越的性能和可靠性,非常适合那些对设备性能有严格要求的应用场合。因此,强烈推荐使用EC系列磁芯以实现更高效、可靠的电子设备设计。
