VLS252010CX-R47M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 3.08A 3.22A 470nH 38mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1mm
供应商型号: TFC-VLS252010CX-R47M-1
供应商: 海外现货
标准整包数: 2000

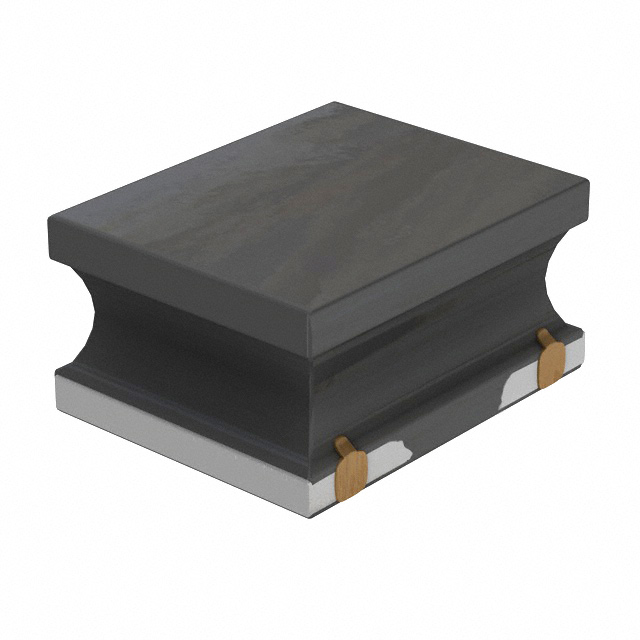

TDK 贴片电感 VLS252010CX-R47M-1

VLS252010CX-R47M-1概述


    产品简介


    产品类型
    本产品是一款专为电源电路设计的磁屏蔽型绕线电感器,型号为VLS252010CX-1系列,属于VLS-CX-1系列。主要由铁氧体磁芯制成,适用于多种智能设备及消费电子产品。
    主要功能
    该电感器采用磁屏蔽设计,具有高磁屏蔽效果和高密度安装兼容性。通过优化铁氧体磁芯结构,实现了较大的电流承载能力和较低的直流电阻(Rdc)。
    应用领域
    VLS252010CX-1电感器广泛应用于智能手机、平板电脑、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频相机(DVC)、数字照相机(DSC)、移动显示面板、便携式游戏设备等。此外,它也适合用于紧凑型电源模块及其他相关领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸(长×宽×高) | 2.5×2.0×1.0 mm |
    | 额定电流(Isat或Itemp) | 较小值 |
    | 额定电流(Isat) | 初始电感下降30%时的电流 |
    | 额定电流(Itemp) | 自加热引起的温度上升40°C时的电流 |
    | 直流电阻(最大/典型) | 0.032Ω ~ 1.137Ω |
    | 感应量(标称/公差) | 0.47μH ~ 22μH |
    | 工作频率 | 1 MHz |
    | 储存温度范围 | -40°C ~ 105°C |
    | 工作温度范围 | -40°C ~ 105°C |

    产品特点和优势


    独特功能
    1. 磁屏蔽效果强:采用磁屏蔽设计,减少电磁干扰。
    2. 大电流承载能力:优化后的磁芯结构提升了承载能力。
    3. 低直流电阻:降低了能量损耗,提高了效率。
    市场竞争力
    VLS252010CX-1电感器在设计上注重高效能和高可靠性,能够满足现代电子设备对于紧凑设计和高性能的要求。特别是在智能终端设备和电源管理中,它的优势尤为显著。

    应用案例和使用建议


    应用场景
    该电感器适用于如智能手机和平板电脑等消费电子产品,这些设备需要高密度集成的电子组件,同时还要保证良好的电气性能。
    使用建议
    1. 在组装前确保电感器预热到适当的温度,避免因温差过大导致焊接不良。
    2. 设计PCB时需注意电感器的位置和布局,以防止磁干扰。

    兼容性和支持


    本系列产品符合REACH、RoHS和无卤素标准,确保环保安全。制造商提供详细的使用说明书和技术支持,以便用户正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件焊接不良 | 预热至适当温度后再进行焊接 |
    | 感应量不稳 | 检查频率是否在规定范围内 |
    | 使用温度超出范围 | 检查实际操作温度是否符合规格要求 |

    总结和推荐


    综合评估
    VLS252010CX-1电感器以其出色的磁屏蔽性能、较高的电流承载能力和低直流电阻成为现代电子设备的理想选择。其广泛的适用性和卓越的电气性能使其在市场上具有强大的竞争力。
    推荐
    鉴于其优异的性能和可靠的设计,我们强烈推荐VLS252010CX-1电感器作为智能设备及消费电子产品中的关键部件。但请务必遵守相关的安全和存储条件以确保最佳性能。

VLS252010CX-R47M-1参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 38mΩ
额定电流 3.22A
Q值 -
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 3.08A
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS252010CX-R47M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010CX-R47M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010CX-R47M-1 VLS252010CX-R47M-1数据手册

VLS252010CX-R47M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
