首页  >  产品百科  >  B82559A6682A019

B82559A6682A019

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz 16.4A 18.6A 6.8μH 8.25mΩ ±10% 标准安装,贴片安装 20.5mm*20.5mm*9.1mm
供应商型号: 495-7418-6-ND
供应商: Digi-Key
标准整包数: 1

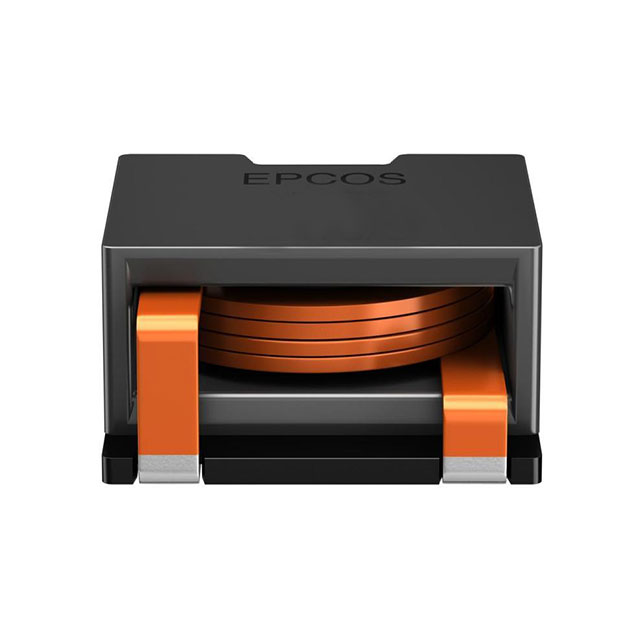

TDK 贴片电感 B82559A6682A019

B82559A6682A019概述

    ERU Chokes B82559A019 技术手册解析

    产品简介


    ERU Chokes(ERU扼流圈)是一种高频应用的电感器,特别适用于需要高电流密度和紧凑设计的应用场合。此型号为B82559A019,采用螺线绕制工艺,具有极低的直流电阻和非常高的额定电流能力。其主要用途包括直流-直流转换器、VRM模块、电源管理、太阳能转换系统等领域。

    技术参数


    | 参数名称 | 值 | 备注 |
    |
    | 额定电感 | 1.0 ... 30 µH | 100 kHz 测量,0.1 V,+25°C |
    | 饱和电流 | 10.1 ... 43 A | - |
    | 直流电阻 | 0.95 ... 17.35 mΩ| +25°C 测量 |
    | 自谐振频率 | 2 MHz | - |
    | 芯体耐压 | 200 V DC | 1 s |
    | 温度范围 | -40°C ... +150°C | - |
    | 储存条件(封装) | -25°C ... +40°C,湿度≤75%RH | - |

    产品特点和优势


    1. 高额定电流:适合大电流应用,如电机驱动。
    2. 低直流电阻:有效降低功耗,提高效率。
    3. 超低外形:占用空间小,适合高密度电路板设计。
    4. 自贴装设计:便于自动化生产线,提高生产效率。
    5. 环保材料:RoHS兼容,符合国际环保标准。
    6. AEC-Q200认证:通过汽车电子产品标准认证。

    应用案例和使用建议


    - 应用实例:此型号ERU扼流圈广泛应用于DC-DC转换器、VRM模块、太阳能逆变器中。由于其高饱和电流能力和低直流电阻,这些应用能够实现高效的能量存储和转换。
    - 使用建议:在安装时应注意避免直接冲击导致磁芯损坏。在高温环境下使用时,需注意散热以防止温度过高影响电感值稳定性。此外,在进行清洗和灌封操作时,应确保清洗剂不会对电感器的塑料部件造成损害。

    兼容性和支持


    - 兼容性:此产品可与各种主流品牌和类型的电路板和其他电子元器件兼容,适用于各种电路布局。
    - 支持:EPCOS提供详尽的技术文档和支持服务,包括详细的安装指南、维修手册和常见问题解答。

    常见问题与解决方案


    - 问题1:温度过高导致电感值下降。
    - 解决方案:确保适当的散热措施,如增加散热片或改善通风条件。

    - 问题2:焊接过程中出现焊接不良。
    - 解决方案:遵循正确的焊接工艺和时间,使用合适的焊锡温度。

    总结和推荐


    ERU Chokes B82559A019凭借其高电流密度、低功耗和优秀的机械强度,非常适合于各种电力转换应用。尤其在紧凑型设计和高性能要求的场景下,其表现出色。对于希望提升系统能效和可靠性的工程师来说,这是一款值得考虑的产品。总体而言,这款产品是市场上的优秀选择,强烈推荐在相关应用中使用。

B82559A6682A019参数

参数
饱和电流(LSAT) 16.4A
自谐振频率(SRF) 2MHz
容差 ±10%
直流电阻(DCR) 8.25mΩ
额定电流 18.6A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 20.5mm*20.5mm*9.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82559A6682A019厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559A6682A019数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559A6682A019 B82559A6682A019数据手册

B82559A6682A019封装设计

查看详情并下载
Symbol
Footprint
3D Model
