首页  >  产品百科  >  VLF10045T-6R8N5R1

VLF10045T-6R8N5R1

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 5.2A 5.1A 6.8μH 21.4mΩ ±30% 标准安装,贴片安装 10mm*9.7mm*4.5mm
供应商型号: VLF10045T-6R8N5R1
供应商: 国内现货
标准整包数: 500

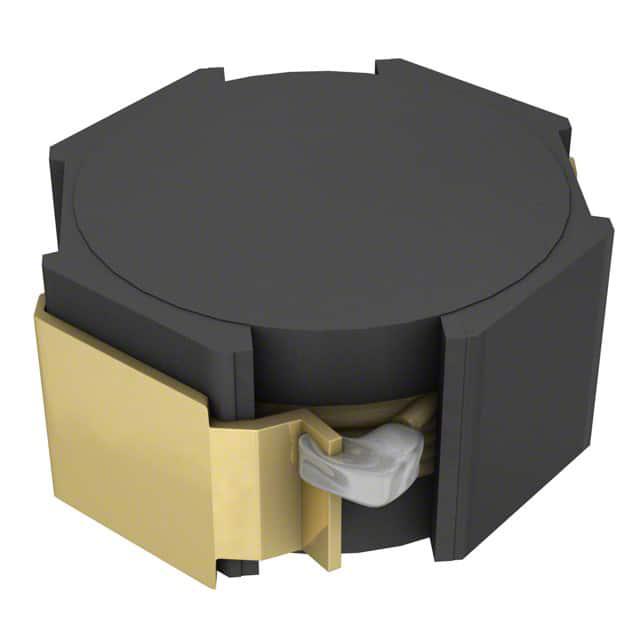

TDK 贴片电感 VLF10045T-6R8N5R1

VLF10045T-6R8N5R1概述

    VLF系列SMD电感器(线圈)产品技术手册

    产品简介


    VLF系列SMD电感器(线圈)是专为电源线路设计的绕线型磁屏蔽电感器,适用于高精度电磁兼容保护。其独特的低损耗大电流能力设计使其成为直流到直流转换器的理想选择。广泛应用于笔记本电脑、娱乐设备、DVD播放器、VRM(电压调节模块)、等离子显示器等领域。

    技术参数


    - 尺寸规格:长10.0mm ± 0.4mm,宽9.7mm ± 0.4mm,最大高度4.5mm。
    - 电气特性:
    - 额定电流:取决于电流流过时温度上升至40°C或当直流电流流过时电感量下降30%时,两者较小者。
    - 测试频率:100kHz
    - 电感范围:1.0μH 至 330μH
    - 电感容差:±30%
    - 直流电阻:范围从5.5mΩ 到 499mΩ
    - 额定电流:范围从10A到1.0A
    | Part No. | Inductance (µH) | Tolerance (%) | Test Frequency (kHz) | DC Resistance (mΩ) | Rated Current (A) |
    |
    | VLF10045T-1R0N100 | 1.0 | ±30 | 100 | 5.5 | 13.5 |
    | VLF10045T-1R5N9R0 | 1.5 | ±30 | 100 | 6.8 | 11.1 |
    | VLF10045T-2R2N7R4 | 2.2 | ±30 | 100 | 10.2 | 9.1 |
    | ... | ... | ... | ... | ... | ... |
    - 工作温度范围:–40°C 至 +105°C
    - RoHS符合性:不含铅,支持无铅焊接,符合欧盟RoHS指令。

    产品特点和优势


    1. 低轮廓设计:VLF10045的最大高度仅为4.5mm,相较于SLF10145系列产品更为轻薄,有助于节省空间并简化PCB布局。
    2. 高性能:设计上注重低损耗和大电流承载能力,确保在高电流环境下的稳定运行。相对于TDK传统产品,直流电阻降低了约89%,额定直流电流提高了约147%。
    3. 通用性强:适合各种直流到直流转换器的应用,能够提供高分辨率的电磁兼容保护。
    4. 自动贴装兼容性:可使用带式封装进行自动化贴装,提高生产效率。
    5. 环保材料:不含铅且符合RoHS标准,有助于环境保护。

    应用案例和使用建议


    VLF系列SMD电感器在以下应用场景中表现优异:
    - 笔记本电脑:有效提升电源管理效率,降低整体功耗。
    - 娱乐设备:增强电路稳定性,减少电磁干扰,提高用户体验。
    - DVD播放器:改善视频质量,确保稳定的电力供应。
    使用建议:
    - 在高频应用中,选择较高测试频率(100kHz)的型号以保证更好的性能。
    - 为了优化散热效果,在设计PCB时考虑增加散热区域。
    - 根据实际电流需求选择合适的电感值,避免过大的电感值导致不必要的能量损失。

    兼容性和支持


    VLF系列SMD电感器与多种自动化设备兼容,方便生产线上的高效组装。制造商提供全面的技术支持和售后服务,包括安装指南、故障排查以及定制化解决方案,以确保客户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查电流负载是否过大,调整电源设计以降低功耗 |
    | 电磁干扰 | 检查接地连接是否正确,确保PCB布线合理,避免信号干扰 |
    | 直流电阻偏高 | 更换合适的电感型号以满足特定应用需求 |

    总结和推荐


    总体而言,VLF系列SMD电感器凭借其卓越的性能、小巧的设计以及广泛的适用性,非常适合在现代电子设备中应用。其具备低损耗、大电流承载能力和环保特性,使它成为高性能电源管理解决方案的首选。强烈推荐在需要高效电源管理和电磁兼容性的应用中使用此产品。

VLF10045T-6R8N5R1参数

参数
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 21.4mΩ
额定电流 5.1A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 5.2A
长*宽*高 10mm*9.7mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF10045T-6R8N5R1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF10045T-6R8N5R1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF10045T-6R8N5R1 VLF10045T-6R8N5R1数据手册

VLF10045T-6R8N5R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 5.0843
5000+ ¥ 4.9318
库存: 2000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2542.15
