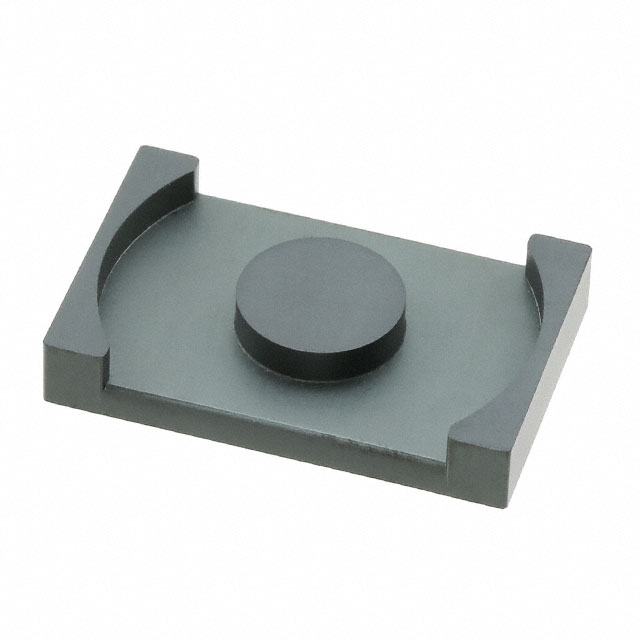

B66501G0000X192

产品分类: 磁芯
厂牌: TDK
产品描述: N92 32mm*21mm*5.1mm
供应商型号: 495-75542-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B66501G0000X192

B66501G0000X192概述

    电子元器件技术手册:TDK B66501 Planar Core

    1. 产品简介


    TDK Electronics AG 的 B66501 系列平面磁芯是一种设计用于优化风线区域和减少电磁干扰(EMI)的产品。该产品适用于多种电子设备,尤其在需要高效传输和减少干扰的应用场景中表现优异。

    2. 技术参数


    B66501 系列平面磁芯的关键技术参数如下:
    - 磁芯参数
    - 磁路长度 \( \Sigma l / A \): 0.381 mm⁻¹
    - 有效磁路长度 \( le \): 38.3 mm
    - 有效截面积 \( Ae \): 100.5 mm²
    - 最小截面积 \( A{\text{min}} \): 98.5 mm²
    - 有效体积 \( Ve \): 3847 mm³
    - 每组磁芯重量: 约 23.3 g
    - 电感值
    - AL 值 \( nH \):
    - N49: 2300 ±25%
    - N92: 3800 ±25%
    - N87: 4900 ±25%
    - N97: 5000 ±25%
    - 其他特性
    - 居里温度 \( TC \): 无具体数值
    - 最大直流磁通密度 \( B{DC} \): 无具体数值
    - 最小铜损耗 \( P{\text{Cu}} \): 无具体数值

    3. 产品特点和优势


    B66501 系列平面磁芯的主要特点和优势包括:
    - 优化的风线区域:有效减少了磁芯与线圈间的空间,提高了磁通效率。
    - 减少电磁干扰(EMI):通过优化设计,减少了对周围电子设备的干扰。
    - 小尺寸:整体尺寸紧凑,适合小型化应用。
    - 低风线长度:通过减小风线长度,提高了风线效率,降低了热耗散。

    4. 应用案例和使用建议


    B66501 系列平面磁芯广泛应用于高频电源、逆变器和滤波器等场合。对于高频电源转换器,建议使用合适的焊接工艺以确保良好的焊接质量;对于逆变器应用,建议选择适当的散热措施以防止过热。

    5. 兼容性和支持


    TDK 明确指出其磁芯配件仅与自家磁芯兼容,不保证与其它制造商的磁芯或配件兼容。因此,如果用户需要使用不同的磁芯或配件,建议先进行测试并自行承担风险。对于技术支持和售后服务,建议直接联系 TDK 官方获取帮助。

    6. 常见问题与解决方案


    - 问题1: 磁芯在组装过程中损坏。
    - 解决方案: 使用轻柔的操作方式,避免强力拉扯导致的损坏。

    - 问题2: 焊接过程导致风线变形。
    - 解决方案: 控制焊接时间和温度,使用合适的焊接工艺,以保持焊接质量和风线的完整性。

    7. 总结和推荐


    综上所述,TDK B66501 系列平面磁芯以其优化的设计和高可靠性,在高频电源、逆变器等应用中表现出色。尽管该产品可能需要额外的测试和验证,但对于追求高性能和高可靠性的应用来说,是非常值得推荐的选择。

B66501G0000X192参数

参数
直径 -
容差 -
磁路长度 -
有效磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
初始磁导率 -
磁体体积 -
磁路截面积 -
磁芯材料 N92
有效面积(Ae) -
长*宽*高 32mm*21mm*5.1mm
零件状态 在售
包装方式 盒装
