B82498F3121J001

产品分类: 贴片电感
厂牌: TDK
产品描述: 150MHz 1.25GHz 440mA 50@250MHz 120nH 310mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: UA-B82498F3121J001
供应商: 海外现货
标准整包数: 3000
TDK 贴片电感 B82498F3121J001

B82498F3121J001概述


    产品简介

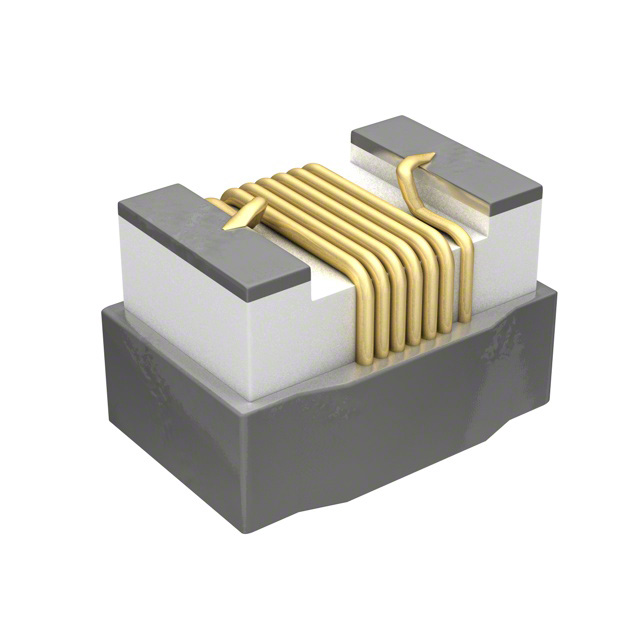

    TDK Electronics SIMID系列0805型贴片电感器
    SIMID系列是TDK Electronics AG生产的一款高性能贴片电感器,型号为SIMID 0805-F3(系列/类型:B82498F3001)。该电感器尺寸为0805(EIA标准)和2012(IEC标准),主要应用于共振电路和阻抗匹配领域。它的主要功能包括作为天线放大器、多媒体系统、无线通信系统、汽车电子、GPS(全球定位系统)等应用中的关键组件,同时也是低通滤波器的数据线路应用中的重要元件。

    技术参数


    - 尺寸:0805(EIA标准)和2012(IEC标准)
    - 额定电感量:2.7至820 nH
    - 额定电流:180至1000 mA
    - 构造:
    - 立方形线圈,陶瓷芯
    - 环氧树脂封装平面顶部,适合真空拾取
    - 绕组端子焊接连接
    - 温度范围:最高可达+125°C
    - 高谐振频率
    - 窄电感公差
    - 适合无铅回流焊(符合JEDEC J-STD 020D标准)
    - RoHS兼容
    - 通过AEC-Q200认证

    产品特点和优势


    - 宽温度范围:可达+125°C,适用于高温环境下
    - 高谐振频率:确保了电感器在高频下的稳定性能
    - 窄电感公差:提高了电感值的一致性,确保了精度
    - 适合无铅回流焊:降低了制造成本并减少了环境污染
    - 符合RoHS标准:对环保友好
    - 符合AEC-Q200标准:适用于汽车电子领域的严格要求

    应用案例和使用建议


    应用场景:
    - 天线放大器
    - 多媒体系统
    - 无线通信系统
    - 汽车电子
    - GPS系统
    - 数据线路的低通滤波器
    使用建议:
    - 在设计时需考虑温度范围,特别是在高温环境下要特别注意额定电流和温度的变化。
    - 在焊接过程中应严格遵守制造商提供的焊接条件,特别是对于无铅回流焊的参数。
    - 若需要进行清洗工艺,建议预先检查所用清洗剂是否会损坏电感器及其塑料部件。

    兼容性和支持


    兼容性:
    - SIMID 0805-F3与常见的电子产品兼容,适用于多种电路板设计。
    - 与主流SMT工艺设备兼容,便于自动化生产。
    支持:
    - TDK Electronics提供详尽的技术文档和技术支持服务。
    - 针对客户应用中的具体需求,可提供定制化解决方案。

    常见问题与解决方案


    常见问题:
    - 焊接过程中温度控制不当:可能导致电感器失效。
    - 解决方案:严格按照制造商的焊接条件执行,尤其是无铅回流焊的参数。
    - 在高温环境中使用时温升过快:可能会影响电感器的使用寿命。
    - 解决方案:根据电流负载曲线适当降低工作电流,避免温度过高。
    - 清洗过程中材料损坏:可能影响电感器的电气性能。
    - 解决方案:选择合适的清洗剂,并在使用前进行小规模测试以确认其安全性。

    总结和推荐


    综述:
    - TDK Electronics SIMID系列0805型贴片电感器具有广泛的应用范围和稳定的电气性能。其在高温环境下的表现尤为突出,且具备良好的耐久性和可靠性。
    - 它的高谐振频率和窄电感公差使其在各种复杂的电子系统中表现出色。
    - 通过符合RoHS和AEC-Q200标准,它在环保和质量方面均达到了较高的水平。
    推荐:
    - 基于上述优点,强烈推荐在需要高性能、高可靠性的应用中选用该电感器。无论是在消费电子、工业自动化还是汽车电子等领域,TDK Electronics SIMID系列电感器都是一个理想的选择。

B82498F3121J001参数

参数
直流电阻(DCR) 310mΩ
额定电流 440mA
Q值 50@250MHz
测试频率 150MHz
电感值 120nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.25GHz
容差 ±5%
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3121J001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3121J001数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3121J001 B82498F3121J001数据手册
