B82476B1683M100

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.4A 1.65A 68μH 160mΩ ±20% 贴片安装 12.95mm*9.4mm*5.08mm
供应商型号: 495-5842-6-ND
供应商: Digi-Key
标准整包数: 1

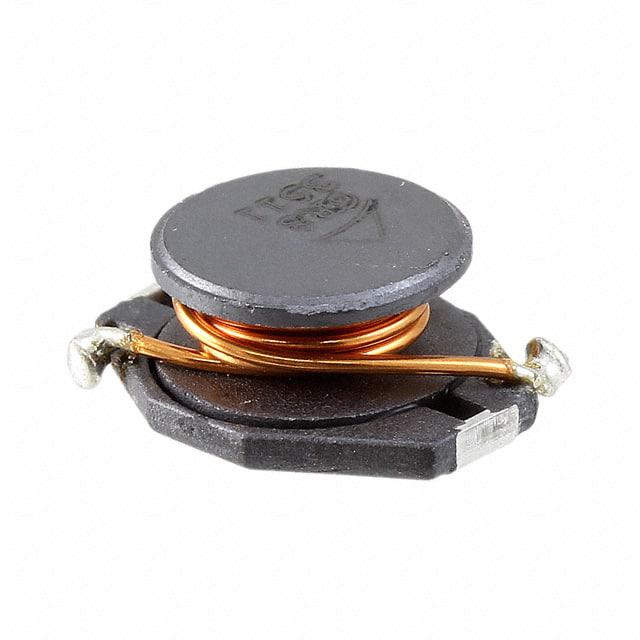

TDK 贴片电感 B82476B1683M100

B82476B1683M100概述

    SMT Power Inductors B82476B1xxxM100 技术手册

    1. 产品简介


    SMT(表面贴装技术)功率电感器是适用于多种应用场景的高性能电子元件。这些电感器采用铁氧体磁芯,铜线绕制而成,并具有优异的温度稳定性及高电流承受能力。它们广泛应用于汽车电子、工业控制、消费电子产品等领域,特别是在电源滤波、耦合和去耦应用中表现出色。

    2. 技术参数


    - 尺寸: 12.95 x 9.40 x 5.08 mm
    - 额定电感范围: 1 µH 至 1000 µH
    - 温度范围: -55°C 至 +150°C
    - 额定电流: 最大允许直流电流在 +20°C 时温升不超过 40K
    - 饱和电流: 在电感下降 10% 左右时的最大允许直流电流
    - 直流电阻: 测量温度为 +20°C
    - 引脚材料: 铜锡合金镀镍、锡(无铅)
    - 可焊性: 符合 Sn95.5Ag3.8Cu0.7 标准
    - 重量: 约 2 克

    3. 产品特点和优势


    SMT功率电感器B82476B1xxxM100具备多个独特功能和优势:
    - 高可靠性: 温度范围高达+150°C,适合恶劣环境。
    - 高电流承载能力: 可处理高电流而不影响性能。
    - 低直流电阻: 降低损耗,提高效率。
    - 兼容性强: 通过JEDEC J-STD 020D标准认证,适应现代焊接工艺。
    - 环保: RoHS兼容,符合绿色环保要求。

    4. 应用案例和使用建议


    该产品主要应用于电源滤波、耦合和去耦。例如,在DC/DC转换器中作为储能元件。使用建议如下:
    - 设计布局: 确保良好的散热设计,以避免过热现象。
    - 安装建议: 注意焊接条件,避免焊接温度过高损坏元件。
    - 维护建议: 定期检查元件状态,确保系统正常运行。

    5. 兼容性和支持


    该产品与多种电子设备兼容,尤其适用于汽车和工业电子产品。厂商提供详尽的技术支持,包括安装指导和售后维护服务。用户可通过官方渠道获取相关技术支持文档和技术咨询。

    6. 常见问题与解决方案


    - Q: 如何判断元件是否过热?
    A: 使用红外测温仪检测元件温度,确保不高于 +150°C。

    - Q: 如何保证焊接质量?
    A: 遵循标准焊接条件,使用合适的助焊剂和焊接温度。

    7. 总结和推荐


    SMT功率电感器B82476B1xxxM100凭借其卓越的性能和多功能性,在电源管理和信号处理领域表现出色。我们强烈推荐该产品用于需要高可靠性和高电流承载能力的应用场景。其出色的温度耐受性和环保特性使其成为汽车、工业和消费电子产品市场的理想选择。

B82476B1683M100参数

参数
饱和电流(LSAT) 1.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 160mΩ
额定电流 1.65A
Q值 -
测试频率 100KHz
电感值 68μH
长*宽*高 12.95mm*9.4mm*5.08mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82476B1683M100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82476B1683M100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82476B1683M100 B82476B1683M100数据手册

B82476B1683M100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.8775 ¥ 7.4145
25+ $ 0.7625 ¥ 6.443
50+ $ 0.7191 ¥ 6.0761
100+ $ 0.6528 ¥ 5.4632
250+ $ 0.6039 ¥ 5.0543
库存: 453
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
