B82432T1334K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 4.1MHz 120mA 20@796kHz 330μH 11Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 871-B82432T1334K
供应商: Mouser
标准整包数: 1

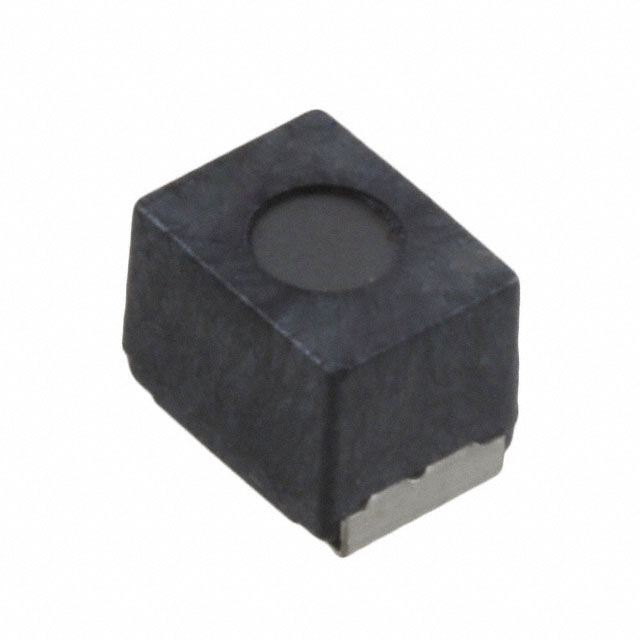

TDK 贴片电感 B82432T1334K000

B82432T1334K000概述

    SIMID系列 SMT电感器技术手册

    产品简介


    SIMID系列 SMT电感器(型号:B82432T)是一种专为现代电子设备设计的表面贴装型电感器。这款电感器具备较高的电流承载能力,广泛应用于各类电子设备中,如电源滤波、耦合、去耦、DC/DC转换器等领域。此外,它还适用于汽车电子(例如单线总线系统)、电信及工业电子产品。这些电感器通过无铅回流焊接技术,符合RoHS标准。

    技术参数


    - 尺寸:1812 (EIA) 或 4532 (IEC)
    - 额定电感量:1 µH 至 1000 µH
    - 额定电流:70 mA 至 1300 mA
    - 工作温度范围:最高可达+150 °C
    - 温升特性:在额定温度下,电感量下降不超过10%,温升不超过40 K
    - 自谐振频率:最小值由阻抗分析仪测量,频率范围在+20 °C时达到
    - 直流电阻:最大值为0.08 Ω 至 30.0 Ω,具体取决于电感值
    - 耐焊热性:+260 °C,40秒(符合JEDEC J-STD 020D标准)
    - 气候分类:55/150/56(符合IEC 60068-1标准)
    - 重量:约130 mg

    产品特点和优势


    - 高可靠性:符合AEC-Q200标准,可在高温环境下稳定工作
    - 高电流承载能力:适应多种复杂的应用需求
    - 易于安装:通过无铅回流焊接技术,简化生产流程
    - 环保材料:采用符合RoHS标准的材料,符合环保要求

    应用案例和使用建议


    SIMID系列 SMT电感器适用于各种电路中,例如电源滤波、耦合、去耦、DC/DC转换器等。对于电源滤波应用,应确保所选电感器的额定电流能够满足电路中最大的电流需求,同时保持较低的直流电阻,以减少能耗。在DC/DC转换器中,可以考虑选择电感值较高的型号以提高效率。
    使用建议:
    - 确保所有焊接点符合RoHS标准,以防止焊接过程中材料的腐蚀。
    - 考虑到长期机械应力的影响,在可能的情况下避免频繁的清洗操作。

    兼容性和支持


    SIMID系列 SMT电感器设计为可与其他电子元器件兼容,如电源模块、控制器板等。制造商提供全面的技术支持,包括产品样本套件(订购代码:B82432X001)。用户可以获取详细的资料和技术支持,以确保产品的最佳应用效果。

    常见问题与解决方案


    - 问题:电感器在高温下运行时,电感量下降严重。
    - 解决方案:根据温升特性选择合适的电感器,或采取散热措施,如增加散热片。
    - 问题:在清洗过程中电感器出现损坏。
    - 解决方案:避免使用对材料有腐蚀作用的清洗剂,并注意控制清洗时间和温度。

    总结和推荐


    综上所述,SIMID系列 SMT电感器是一款高性能、高可靠性的电感器,特别适合于需要承受高电流和高工作温度的应用场合。它不仅具有优异的电气特性,而且方便安装,便于大规模生产。因此,强烈推荐用于各类电子设备的设计中,特别是需要严苛环境适应性的应用场景。

B82432T1334K000参数

参数
Q值 20@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 4.1MHz
容差 ±10%
直流电阻(DCR) 11Ω
额定电流 120mA
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1334K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1334K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1334K000 B82432T1334K000数据手册

B82432T1334K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
10+ $ 0.6095 ¥ 5.1503
100+ $ 0.4521 ¥ 3.8202
1000+ $ 0.405 ¥ 3.4223
2500+ $ 0.3445 ¥ 2.9112
25000+ $ 0.315 ¥ 2.6618
库存: 7465
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.87
