B65805C0250A048

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 433mm3 20.8mm 250nH 199μe 20.8mm2 RM 1mm-1 14.6mm*6.8mm*5.25mm
供应商型号: 871-B65805C0250A048
供应商: Mouser
标准整包数: 1

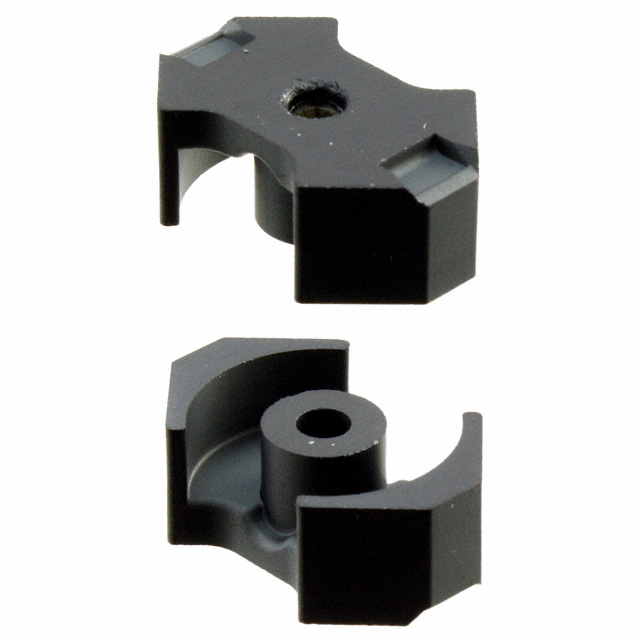

TDK 磁芯 B65805C0250A048

B65805C0250A048概述


    产品简介


    产品类型与主要功能:
    本文介绍的是TDK Electronics AG生产的RM 5和RM 5低轮廓型(LP)铁氧体磁芯及其配件。这些磁芯适用于变压器应用,特别是高频变压器,具有高初始磁导率和较低的涡流损耗。RM 5系列包含多种型号,包括B65805、B65806、B65822等核心和配件。
    应用领域:
    RM 5系列广泛应用于电源、无线充电、变频器等领域。低轮廓型磁芯(RM 5 LP)特别适用于空间受限的应用场合。

    技术参数


    基本参数:
    - 重量:约2.9至3.0克/套
    - 磁导率:不同型号有不同的AL值(如B65805C0000R048的AL值为1800 nH)
    - 有效磁导率:μe
    - 阻抗:不同频率下的最大阻抗值(如B65805P0000R092在100 kHz下的最大阻抗为1080 Ω)
    工作环境:
    - 温度范围:最高可承受155°C的温度(例如UL 94 V-0认证)

    产品特点和优势


    独特功能与优势:
    - 高磁导率:提供较高的磁导率,有助于提高转换效率。
    - 低损耗:采用GFR材料,有效降低涡流损耗,提升整体能效。
    - 适用性强:具有多种型号和配件选择,适用于不同的应用场合。
    - 高可靠性:耐高温、抗震、耐冲击,适合苛刻的工作环境。

    应用案例和使用建议


    应用案例:
    RM 5系列磁芯常用于高频开关电源和无线充电设备。例如,在无线充电设备中,它们能够提高能量传输效率,减少热损耗。
    使用建议:
    - 在安装过程中需注意避免机械应力对磁芯的影响,尽量使用合适的工具进行装配。
    - 使用前应确保焊接温度不超过300°C,以避免影响焊接质量。
    - 根据加工指南中的说明进行线圈绕制,确保良好的电气连接。

    兼容性和支持


    兼容性:
    TDK Electronics AG明确指出,该系列磁芯和配件仅在与自家产品组合使用时才能保证最佳效果。用户需自行测试与其他制造商的产品兼容性。
    支持和服务:
    TDK Electronics AG提供详尽的技术文档和加工指南,确保客户能够正确使用产品。如有任何疑问,可联系销售部门获取支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:焊接后线圈断裂。
    - 解决方案:确保焊接温度不超过300°C,严格遵循焊接操作指南。
    - 问题2:磁芯损坏。
    - 解决方案:避免机械应力和冲击,使用适当的工具进行装配。
    - 问题3:线圈绕制失败。
    - 解决方案:按照加工指南进行操作,确保正确的绕制方法和参数设置。

    总结和推荐


    总结:
    RM 5系列铁氧体磁芯及配件具备高磁导率、低损耗、适用性强等显著特点,非常适合应用于高频电力电子设备。它们能够在苛刻环境下保持稳定性能,且具有广泛的适用性。
    推荐:
    鉴于RM 5系列磁芯及配件的优势,我们强烈推荐其在各种高频电力电子应用中使用。用户可以根据具体需求选择合适的型号和配件,以确保最佳的系统性能和可靠性。

B65805C0250A048参数

参数
直径 -
初始磁导率 -
有效磁导率 199μe
磁心因数(ΣI/A) 1mm-1
电感系数(AI) 250nH
磁路长度 20.8mm
磁路截面积 -
有效面积(Ae) 20.8mm2
容差 ±3%
磁芯材料 RM
磁体体积 433mm3
长*宽*高 14.6mm*6.8mm*5.25mm
零件状态 在售
包装方式 盒装

B65805C0250A048厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65805C0250A048数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65805C0250A048 B65805C0250A048数据手册

B65805C0250A048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.082 ¥ 28.1263
10+ $ 2.392 ¥ 21.8294
25+ $ 1.837 ¥ 16.7645
100+ $ 1.5552 ¥ 14.1927
500+ $ 1.3176 ¥ 12.0244
5000+ $ 1.197 ¥ 10.9239
库存: 177
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.12
