B66413G0000X187

产品分类: 电源变压器
厂牌: TDK

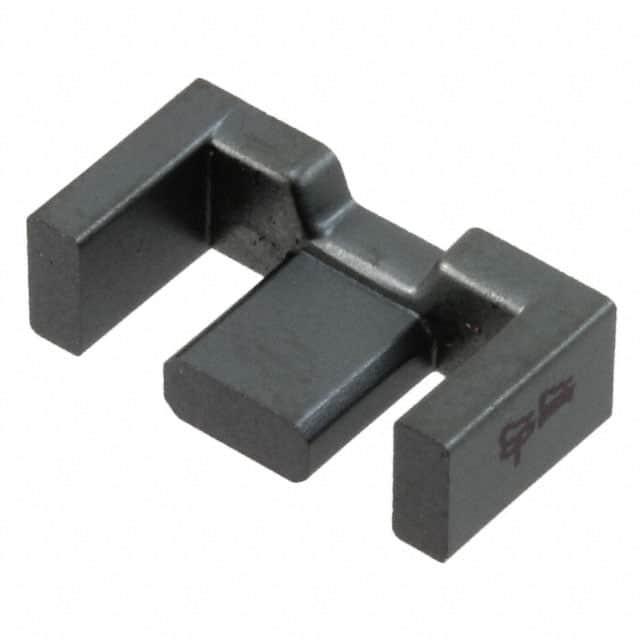

产品描述: EPCOS EFD 15/8/5变压器铁芯, N87, 15 x 4.85 x 7.5mm, 用于直流/直流转换器、扁平变压器、电源变压器
供应商型号: UA-B66413G0000X187
供应商: 海外现货
标准整包数: 1
TDK 电源变压器 B66413G0000X187

B66413G0000X187概述


    产品简介


    本产品是TDK Electronics AG生产的EFD 15/8/5型磁芯及配件。这是一款特别适用于直流/直流转换器(DC/DC converters)的扁平变压器设计,其中磁芯采用压平处理,以降低中心柱高度。这款产品主要应用于开关电源、滤波器和高频电路中,尤其适合需要紧凑设计的应用场合。

    技术参数


    | 参数 | 值 |

    | 磁路长度(\(\Sigma l/A\)) | 2.27 mm\(^{-1}\) |
    | 磁芯有效磁路径长(\(le\)) | 34 mm |
    | 磁芯截面积(\(Ae\)) | 15 mm\(^2\) |
    | 最小截面积(\(A{min}\)) | 12.2 mm\(^2\) |
    | 有效体积(\(Ve\)) | 510 mm\(^3\) |
    | 重量 | 约2.8克(每套) |
    | AL值范围 | 370 nH ~ 1480 nH |
    | 饱和电流(\(I{sat}\)) | 87 - 97 |

    产品特点和优势


    EFD 15/8/5磁芯采用了独特的E形设计,具有较低的中心柱高度,特别适合扁平变压器的设计。此外,磁芯和配套件由高强度材料制成,能够在高温、高频环境下稳定运行。同时,其高AL值确保了出色的电磁性能,广泛应用于各类高频电子设备中。

    应用案例和使用建议


    应用案例
    - 直流/直流转换器:此磁芯可高效用于DC/DC转换器,实现电源的小型化和高效能输出。
    - 滤波器设计:配合适当的电感和电容使用,能够构建高效的LC滤波器,减小噪声干扰。
    使用建议
    - 在设计过程中,要充分考虑磁芯的工作频率和磁通密度,选择合适的AL值以确保最佳性能。
    - 使用时,需注意焊接温度和时间控制,避免对磁芯造成损伤。

    兼容性和支持


    EFD 15/8/5系列磁芯仅与TDK Electronics AG生产的其他磁芯和配件兼容。对于与第三方产品兼容性的问题,用户需自行进行测试并承担相应风险。TDK Electronics AG提供技术支持和售后服务,以确保用户可以顺利应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯破损 | 确保正确安装和运输过程中的保护措施。|
    | 高温下工作性能下降 | 检查散热系统是否正常,增加散热措施。|
    | 磁芯饱和电流不稳定 | 调整电路参数,适当降低输入电压。|

    总结和推荐


    EFD 15/8/5磁芯以其优秀的性能、紧凑的设计和高可靠性,在众多应用中表现出色。尤其是在直流/直流转换器和高频电路中,其卓越的表现使得该产品成为许多工程师的首选。因此,强烈推荐该产品用于需要高效、稳定性能的电子设备设计中。
    以上是对EFD 15/8/5磁芯及其配套组件的技术手册进行整理后形成的产品技术文档,希望对您有所帮助。

B66413G0000X187参数

参数
初级电压 -
次级电流 -
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 -
输出电压 -
长*宽*高 15mm*4.65mm*7.5mm
零件状态 在售
包装方式 盒装
