B82422H-1104K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 8MHz 150mA 20@796kHz 100μH 4.8Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号:
供应商:
标准整包数: 0

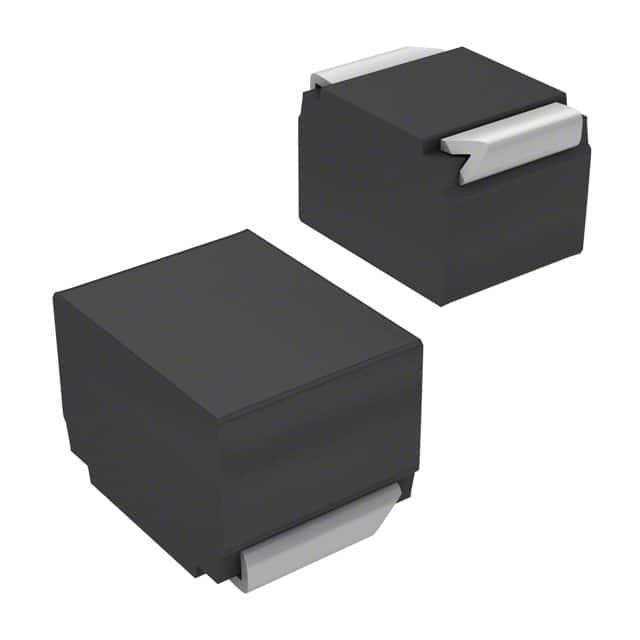

TDK 贴片电感 B82422H-1104K000

B82422H-1104K000概述

    # SMT Inductors SIMID Series: SIMID 1210-H Technical Overview

    1. 产品简介


    基本介绍
    SIMID 1210-H 是一种表面贴装电感器,属于 SIMID 系列的一部分。它具有出色的温度稳定性、高电流承载能力,并且符合 AEC-Q200 标准,使其广泛应用于汽车电子、通信、消费电子产品和工业设备等领域。
    主要功能
    - 过滤供电电压
    - 耦合和去耦应用
    - DC/DC 转换器
    - 开关电源
    应用领域
    - 汽车电子(如单线总线系统)
    - 电信
    - 消费类及数据处理设备
    - 工业电子

    2. 技术参数


    规格参数
    - 尺寸: 1210(EIA)或 3225(IEC)
    - 额定电感范围: 1μH 至 680μH
    - 额定电流范围: 61mA 至 1150mA
    - 温度范围: 最高可达 +150°C
    - Q 值: 根据不同型号变化
    电气特性
    - 自谐振频率 (fres,min): 根据不同型号变化
    - 直流电阻 (Rmax): 根据不同型号变化
    - 抗焊热性: +260°C, 40 秒(参照 JEDEC J-STD 020D)
    工作环境
    - 储存条件: 包装时:-55°C 至 +150°C;未包装时:-25°C 至 +40°C,湿度不超过 75%

    3. 产品特点和优势


    特点
    - 材料: 铁氧体圆柱芯
    - 制造工艺: 激光焊接绕线
    - 环保: RoHS 兼容,支持无铅回流焊
    优势
    - 高可靠性: 符合 AEC-Q200 标准
    - 高电流承载能力: 在宽温范围内仍能保持优异性能
    - 适用性广: 可应用于多种复杂的电子环境

    4. 应用案例和使用建议


    应用案例
    SIMID 1210-H 广泛用于 DC/DC 转换器和开关电源,例如在车载系统中的单线总线系统,确保稳定的电源供应。
    使用建议
    - 确保设计时考虑温度影响,特别是当电流较大时可能引起的温度升高。
    - 选择合适的型号以匹配具体应用中的电感值和电流要求。
    - 注意焊接工艺,确保使用正确的焊料温度和时间。

    5. 兼容性和支持


    兼容性
    - SIMID 1210-H 适用于各种标准的 SMT 生产流程,便于自动化生产和组装。
    - 可根据需求定制 Ni-barrier 镀层端子。
    支持
    - 厂商提供全面的技术支持和客户服务,确保用户能够在整个生命周期内获得帮助。

    6. 常见问题与解决方案


    常见问题
    1. 电感值下降:可能是因为温度过高或电流过载。
    2. 焊点缺陷:可能是由于焊接温度或时间不准确。
    3. 电气特性不达标:可能是由于生产过程中的某些偏差。
    解决方案
    1. 调整温度和电流:确保运行在规定的安全范围内。
    2. 检查焊接参数:严格按照焊料温度和时间规范操作。
    3. 重新测试电气特性:如果发现问题,联系厂商进行进一步检测和维修。

    7. 总结和推荐


    综合评估
    SIMID 1210-H 表面贴装电感器具有优良的温度稳定性和电流承载能力,符合 AEC-Q200 标准,是汽车电子、通信和工业电子领域的理想选择。
    推荐结论
    鉴于其出色的应用表现和广泛的适用性,强烈推荐在需要高可靠性和高性能的电路中使用 SIMID 1210-H。

B82422H-1104K000参数

参数
自谐振频率(SRF) 8MHz
容差 ±10%
直流电阻(DCR) 4.8Ω
额定电流 150mA
Q值 20@796kHz
测试频率 796KHz
电感值 100μH
饱和电流(LSAT) -
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422H-1104K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422H-1104K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422H-1104K000 B82422H-1104K000数据手册
