B82464G4223M000

产品分类: 功率电感
厂牌: TDK
产品描述: 100KHz ±20% 13MHz 52mΩ 2.5A 2.25A 22μH 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: 12M-B82464G4223M000
供应商: 云汉优选
标准整包数: 750

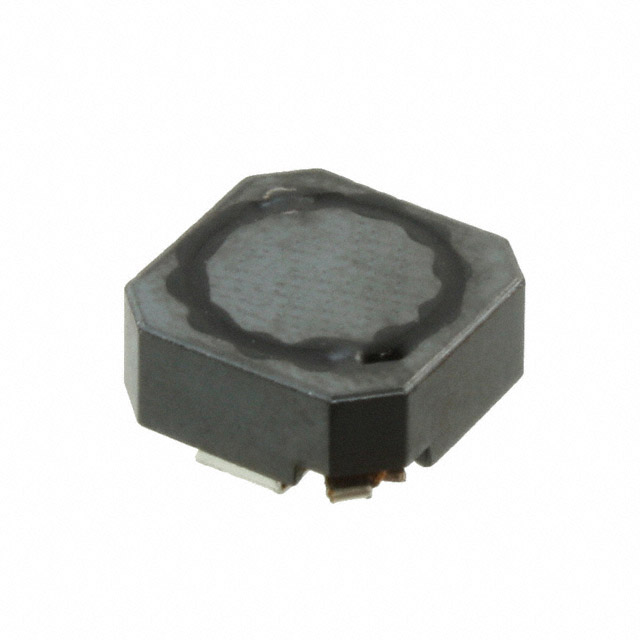

TDK 功率电感 B82464G4223M000

B82464G4223M000概述

    电子元器件产品技术手册:SMT功率电感B82464G4

    产品简介


    SMT功率电感B82464G4是一种表面贴装技术(SMT)器件,具有卓越的电气特性和可靠性。其主要功能是在供电电压过滤、耦合、解耦和直流/直流转换器等领域发挥重要作用。该产品广泛应用于汽车电子和工业电子等领域,能够在严苛的工作环境下提供稳定的电感值和电流承载能力。

    技术参数


    - 尺寸:10.4 mm x 10.4 mm x 4.8 mm
    - 标称电感值:0.82 μH ~ 1000 μH
    - 额定电流:0.34 A ~ 7.6 A
    - 饱和电流:根据电感下降约10%时的直流电流值
    - 直流电阻:最大0.22 Ω
    - 耐热范围:-55 °C ~ +150 °C
    - 焊接温度:最高+260 °C,40秒(符合JEDEC J-STD 020D标准)
    - 环境条件:存储温度范围为-25 °C ~ +40 °C,相对湿度≤75%

    产品特点和优势


    - 高电流承载能力:能够在极端条件下持续输出大电流。
    - 低直流电阻:减少功率损耗,提高效率。
    - 磁屏蔽设计:防止电磁干扰,保证电气稳定性。
    - 高温适用性:可承受高达+150 °C的工作温度。
    - 环保材料:符合RoHS标准,适合无铅回流焊接工艺。

    应用案例和使用建议


    SMT功率电感B82464G4在汽车电子和工业电子产品中广泛应用,如发动机管理系统、车身控制系统、电机驱动器等。在这些应用中,其高电流承载能力和低直流电阻能够显著提高系统的稳定性和可靠性。
    使用建议:
    1. 严格遵循制造商的焊接指南,避免因不适当的焊接条件导致的损害。
    2. 在高湿度环境下使用时,注意保持封装完整性,防止湿气侵入引起内部腐蚀。
    3. 对于特殊应用场合,如高压系统或恶劣环境下的应用,需要进行额外的机械应力测试以确保长期稳定性。

    兼容性和支持


    SMT功率电感B82464G4适用于多种焊锡工艺和标准,包括Sn95.5Ag3.8Cu0.7焊锡膏的焊接。厂商提供了详尽的技术支持和维护服务,用户可以通过TDK的官方网站获取最新的产品资料和技术文档。

    常见问题与解决方案


    1. 问:如何判断产品是否受到冲击损坏?
    - 答:检查外壳是否有裂痕或变形,如有则可能存在内部损坏,需进行专业检测。
    2. 问:产品在高温环境下的使用寿命会受到影响吗?
    - 答:不会。产品设计允许在-55 °C ~ +150 °C范围内正常工作,但在特定温度下建议适当降额使用以延长寿命。
    3. 问:焊接后出现虚焊怎么办?
    - 答:重新进行焊接,并确保焊点充分湿润,避免二次虚焊。

    总结和推荐


    SMT功率电感B82464G4凭借其优异的电气特性、高可靠性及广泛的应用范围,在汽车和工业电子市场中展现出强大的竞争力。我们强烈推荐使用此产品用于需要高电流承载能力和良好温度稳定性的应用场合。建议用户严格按照技术手册要求进行操作,确保充分发挥产品的性能。

B82464G4223M000参数

参数
电感值 22μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) 52mΩ
额定电流 2.25A
Q值 -
测试频率 100KHz
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464G4223M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464G4223M000数据手册

厂牌 PDF简要描述 下载
TDK 功率电感 TDK B82464G4223M000 B82464G4223M000数据手册

B82464G4223M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
