B57703M0103A039

产品分类: 温度传感器
厂牌: TDK
产品描述: NTC thermistors for temperature measurement NTC Probes
供应商型号: 495-76002-ND
供应商: Digi-Key
标准整包数: 1

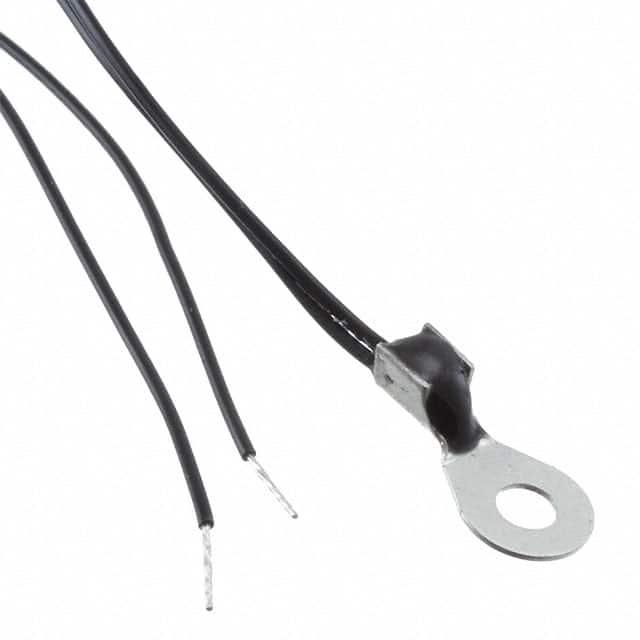

TDK 温度传感器 B57703M0103A039

B57703M0103A039概述

    高质量文章:NTC热敏电阻技术手册解读

    产品简介


    NTC(Negative Temperature Coefficient)热敏电阻是一种广泛应用的电子元件,其电阻值随着温度升高而降低。本文介绍的产品为NTC探针系列M703/10K/A39,主要用于空气温度传感器的应用场景,如通信基站的温度监测。其核心组件是由陶瓷材料制成的NTC热敏电阻,采用AWG26规格的PTFE绝缘导线连接至环形接头,并通过环氧树脂浇注加固。这种设计确保了其具备高可靠性和稳定性,广泛适用于恶劣环境下的温度测量。

    技术参数


    以下为该NTC热敏电阻的关键技术规格:
    | 参数 | 规格值 | 单位 |
    |
    | 型号 | M703/10K/A39 | - |
    | 订购代码 | B57703M0103A039 | - |
    | 工作温度范围 | -55°C 至 +125°C | °C |
    | 标称阻值 (R25) | 10kΩ ±1% | Ω |
    | B值 (B25/100) | 3988 ±1% | K |
    | 最大功率额定值 (P25) | 150 | mW |
    | 耗散系数 (δth) | ≈3 | mW/K |
    | 热时间常数 (τa) | ≈50 | 秒 |
    | 绝缘电阻 | >100 | MΩ |
    | 电压耐受能力 | 1000 | V |

    产品特点和优势


    1. 高精度和稳定性能:M703/10K/A39采用了精密的陶瓷NTC热敏电阻技术,结合严格的生产过程控制,确保了其在宽温范围内的高精度表现。
    2. 坚固耐用的设计:通过PTFE绝缘导线及环氧树脂封装,提供了优异的机械强度和防水防尘能力,适应极端气候条件。
    3. 快速响应性能:得益于较小的热时间常数(约50秒),能够迅速感知并反映温度变化。
    4. 广泛的适用性:适用于通信、工业控制和汽车等领域,满足不同应用场景的苛刻要求。

    应用案例和使用建议


    应用场景:
    - 通信基站:用于监控室内和室外基站设备的温度,防止因过热导致的系统故障。
    - 工业自动化:实时监测关键设备的温度,确保设备正常运行。
    - 家用电器:应用于冰箱、空调等家电中的温度感应模块。
    使用建议:
    - 安装时避免过度弯曲或扭曲连接线,以免影响内部结构稳定性。
    - 确保周围材料与探针的工作温度范围匹配,避免因过热损坏探针。
    - 对于长期暴露在潮湿环境的场合,需增加额外防护措施以防止水分侵入。

    兼容性和支持


    此NTC探针与多种工业级电路板和控制器高度兼容,可直接插入标准接口进行连接。EPCOS提供详尽的技术支持文档,并定期更新以满足客户需求。

    常见问题与解决方案


    1. 问题:传感器反应迟钝,温度读数不准确。
    解决方法:检查安装环境是否符合要求,特别是温度和湿度条件;同时确认接线是否正确无误。

    2. 问题:探针表面出现裂纹或损坏。
    解决方法:重新校验安装工艺,避免外力施加过大应力;更换受损部件后重新测试。
    3. 问题:设备运行一段时间后数据漂移明显。
    解决方法:检查电源供电是否稳定,必要时对传感器进行重新标定。

    总结和推荐


    综上所述,EPCOS推出的NTC探针M703/10K/A39凭借其高精度、可靠性以及优良的环境适应性,在通信基站、工业自动化和家电等领域具有显著的竞争优势。强烈推荐给需要高性能温度传感器的客户群体,特别是在温度监控需求较高的场合。
    最终结论:值得购买!

B57703M0103A039参数

参数
精度 -
温度范围 -
温度阈值 -
长*宽*高 317.5mm*8.5mm*6.5mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

B57703M0103A039厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57703M0103A039数据手册

厂牌 PDF简要描述 下载
TDK 温度传感器 TDK B57703M0103A039 B57703M0103A039数据手册

B57703M0103A039封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7505 ¥ 57.0417
5+ $ 5.7067 ¥ 48.2218
10+ $ 5.2697 ¥ 44.1006
25+ $ 5.0007 ¥ 41.8499
50+ $ 4.8171 ¥ 40.3129
400+ $ 4.3529 ¥ 36.4281
800+ $ 4.223 ¥ 35.3413
1200+ $ 4.1521 ¥ 34.7479
库存: 2559
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.04
