VLS252015ET-1R0N

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.95A 1.75A 1μH 82mΩ ±30% 1008 贴片安装 2.5mm*2mm*1.5mm
供应商型号: BM-TDK-VLS252015ET-1R0N
供应商: 海外现货
标准整包数: 2000

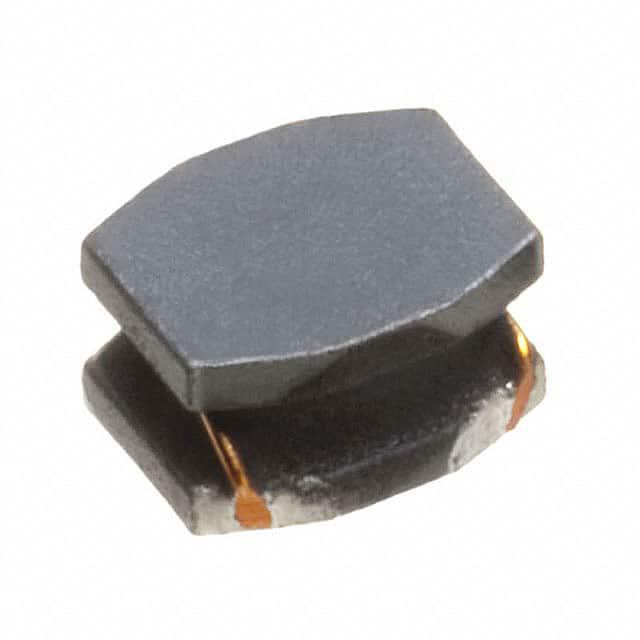

TDK 贴片电感 VLS252015ET-1R0N

VLS252015ET-1R0N概述


    产品简介


    VLS252015E型电感器是一款专为电源电路设计的绕制铁氧体电感器。它的主要功能是储存磁场能量,并通过电流变化在电路中产生感应电动势。这款电感器广泛应用于智能手机、平板电脑终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、紧凑型电源模块及其他多种电子设备中。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 2.5mm x 2.0mm x 1.5mm |
    | 感应率 | 1.0µH, 1.5µH, 2.2µH, 3.3µH, 4.7µH, 6.8µH, 10µH |
    | 容差 | ±20%, ±30% |
    | 最大直流电阻 | 0.082Ω - 0.588Ω |
    | 额定电流 | 0.66A - 2.20A |
    | 工作温度范围 | -40°C 至 +105°C |
    | 存储温度范围 | -40°C 至 +105°C |

    产品特点和优势


    VLS252015E型电感器具有以下独特的功能和优势:
    - 磁屏蔽:能够有效降低电磁干扰,提升电路的可靠性。
    - 低高度:适合高密度安装,适用于空间受限的应用。
    - 高温稳定性:可在-40°C至+105°C的温度范围内正常工作,适合恶劣环境。
    - 符合RoHS标准:环保无铅,符合国际环保要求。

    应用案例和使用建议


    应用案例
    VLS252015E型电感器广泛应用于消费电子设备中,如智能手机和平板电脑,用于电池管理、电源调节等。在这些设备中,该电感器能够有效地稳定电压并过滤杂波。
    使用建议
    - 在焊接前需要进行预热处理,以避免由于温度差异导致的焊接缺陷。
    - 布局时应注意电磁干扰的影响,特别是在非磁屏蔽型电路板上,确保正确的布局以防止磁干扰引起的误操作。
    - 在组装过程中,应避免对电感器施加过度应力,以免影响其性能。

    兼容性和支持


    - 该电感器与多种消费电子产品兼容,包括手机、平板电脑、智能家居设备等。
    - 厂商提供详细的技术支持,包括规格说明书和常见问题解答,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现焊锡不均匀 | 确保预热温度和时间控制得当 |
    | 设备启动时出现过热现象 | 确保留有足够的散热空间 |
    | 自动化生产线上的焊接质量不稳定 | 确认设备校准正确且温度控制一致 |

    总结和推荐


    综上所述,VLS252015E型电感器以其高性能、高可靠性和环保特性,在众多消费电子设备中表现出色。其良好的兼容性和广泛的适用范围使其成为电源管理和滤波的理想选择。强烈推荐使用此款电感器,尤其是在需要高效能、稳定性和环保的产品设计中。

VLS252015ET-1R0N参数

参数
电感值 1μH
饱和电流(LSAT) 1.95A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 82mΩ
额定电流 1.75A
Q值 -
测试频率 1MHz
长*宽*高 2.5mm*2mm*1.5mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

VLS252015ET-1R0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252015ET-1R0N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252015ET-1R0N VLS252015ET-1R0N数据手册

VLS252015ET-1R0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1069 ¥ 0.912
库存: 6000
起订量: 6000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 3648
直接购买
