B82432T1683K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 8MHz 250mA 10@2.52MHz 68μH 2.5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: REB-IND21708
供应商: 海外现货
标准整包数: 2500

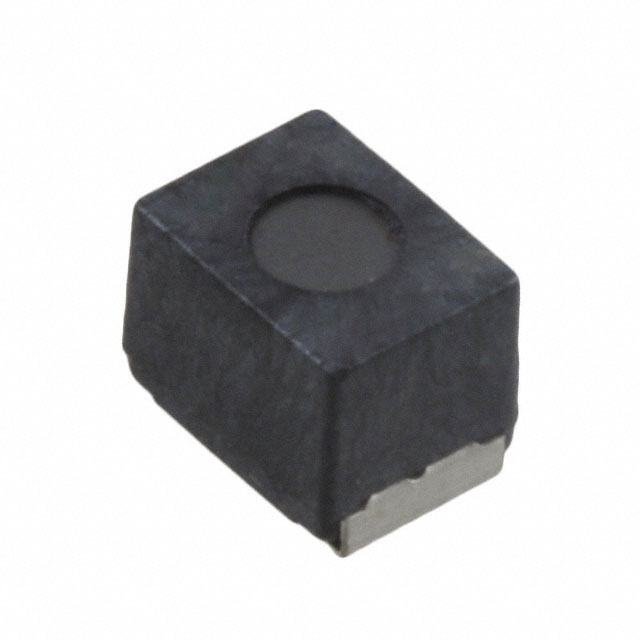

TDK 贴片电感 B82432T1683K000

B82432T1683K000概述

    TDK Electronics SIMID Series B82432T SMT Inductor

    产品简介


    TDK Electronics的SIMID系列B82432T是一款表面贴装型电感器,适用于多种电子设备和系统中。该系列电感器采用1812(EIA标准)或4532(IEC标准)尺寸设计,具有高电流处理能力和广泛的适用温度范围,适合过滤电源电压、耦合、解耦等多种应用场景,如汽车电子、电信和工业电子产品。

    技术参数


    - 尺寸:1812 (EIA) 或 4532 (IEC)
    - 标称电感值:1 μH 至 1000 μH
    - 标称电流:70 mA 至 1300 mA
    - 构造:
    - 竖直放置的磁芯鼓
    - 激光焊接绕组
    - 阻燃模塑材料
    - 特征:
    - 工作温度范围:最高可达+150°C
    - 符合AEC-Q200标准
    - 适用于无铅回流焊接
    - RoHS兼容

    产品特点和优势


    1. 高电流处理能力:支持高达1300mA的电流,适用于需要大电流的应用场景。
    2. 宽温范围:可在极端温度下稳定工作,最高达+150°C,确保在恶劣环境下可靠运行。
    3. 高可靠性:通过AEC-Q200认证,满足汽车行业严格的可靠性要求。
    4. 环保材料:采用无铅材料和RoHS兼容材料,符合环保标准。
    5. 易于安装:通过激光焊接绕组设计,提高生产效率和安装可靠性。

    应用案例和使用建议


    - 汽车电子:适用于单线总线系统,例如CAN总线。建议在高温和震动环境中使用时进行详细的电路验证和测试。
    - 通信设备:用于电源滤波,减少电磁干扰。建议在设计初期就考虑散热管理,以避免热影响。
    - 工业电子:在复杂的工作环境中保证稳定运行。建议在实际使用前进行长时间老化试验,以验证长期稳定性。

    兼容性和支持


    - 兼容性:SIMID系列电感器与大多数标准SMT生产线兼容,易于集成到现有系统中。
    - 支持:TDK Electronics提供详尽的技术文档和支持服务,帮助客户进行选型和使用。针对特殊需求,可定制化生产和技术支持。

    常见问题与解决方案


    1. 焊点问题:使用无铅焊料时可能出现焊点不良。解决方案:严格按照JEDEC J-STD 020D的规范操作,确保焊点质量。
    2. 耐热性:长时间高温工作可能会影响电感器的性能。解决方案:设计时充分考虑散热措施,如使用散热片或优化布局。
    3. 机械损伤:运输和安装过程中可能导致物理损伤。解决方案:选择专业的包装和运输方式,并在安装时注意轻拿轻放。

    总结和推荐


    TDK Electronics SIMID系列B82432T SMT电感器凭借其高电流处理能力、宽温度范围和高可靠性,成为汽车电子、通信和工业应用的理想选择。虽然成本相对较高,但其优异的性能和可靠的品质使其在市场上具有很高的竞争力。强烈推荐在需要高性能电感器的应用中使用该产品。

B82432T1683K000参数

参数
额定电流 250mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 8MHz
容差 ±10%
直流电阻(DCR) 2.5Ω
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1683K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1683K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1683K000 B82432T1683K000数据手册

B82432T1683K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
