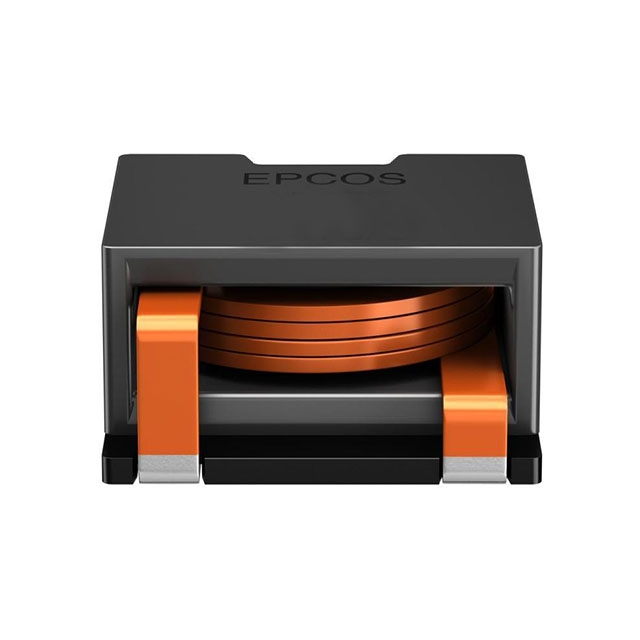

B82559A7103A019

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz 12.7A 14.4A 10μH 9.55mΩ ±10% 标准安装,贴片安装 20.5mm*20.5mm*9.1mm
供应商型号: 495-7419-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 B82559A7103A019

B82559A7103A019概述

    高品质ERU扼流圈技术手册

    1. 产品简介


    ERU扼流圈是EPCOS公司生产的高性能电感器,主要应用于直流转换器、VRM模块、POL转换器及太阳能转换器等领域。它采用高耐热铁氧体芯,磁屏蔽设计,螺旋绕线结构,以及三点自立式结构,适用于表面贴装技术(SMT)生产流程。

    2. 技术参数


    | 参数 | 值 |

    | 额定电感 | 1.0至30 μH |
    | 饱和电流 | 10.1至43 A |
    | 直流电阻 | 最大1.20 mΩ,典型0.95 mΩ |
    | 自谐振频率 | >2 MHz |
    | 高电压 | N1-芯:200 V DC, 1 s |
    | 焊接能力 | 符合IEC 60068-2-58标准 |
    | 耐焊接热性 | 符合JEDEC J-STD 020D标准 |
    | 工作温度范围 | -40°C至+150°C |
    | 存储条件 | 包装内:-25°C至+40°C,湿度<75%RH |

    3. 产品特点和优势


    - 高额定电流:可达43 A,适合大功率应用。
    - 极低直流电阻:最小值仅1.20 mΩ,减少损耗。
    - 超薄且小尺寸:厚度仅8.35 mm,非常适合空间受限的应用。
    - 适于自动化生产:适用于SMT工艺,提高效率。
    - RoHS兼容:环保设计,无铅锡制端子。
    - 定制化:可提供定制服务,满足不同需求。
    - 通过AEC-Q200认证:符合汽车电子质量标准。

    4. 应用案例和使用建议


    - DC-DC转换器:用于高效能量存储,确保转换器稳定运行。
    - VRM模块:适用于服务器电源管理,提高能效。
    - 太阳能转换器:减少能量损失,提高系统整体效率。
    使用建议:
    - 在高温环境下使用时,确保冷却系统正常运行。
    - 安装时应注意引脚焊点的质量,以避免长期可靠性问题。
    - 在自动化生产过程中,需考虑自动拾放机的适用性。

    5. 兼容性和支持


    - 兼容性:适用于大多数现代电路板制造工艺。
    - 支持:由EPCOS提供的技术支持和维护,确保用户得到充分的支持和服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保良好的散热系统或适当降低负载。 |
    | 焊接不良 | 检查焊接工艺和材料,必要时重新焊接。 |
    | 自谐振频率过低 | 检查电感值是否准确,必要时更换产品。 |

    7. 总结和推荐


    ERU扼流圈是一款出色的电子元器件,具有高效能、稳定性高、易于集成等优点。适用于多种工业和消费类电子产品。对于需要高电流、高可靠性的应用场合,强烈推荐使用此产品。

B82559A7103A019参数

参数
直流电阻(DCR) 9.55mΩ
额定电流 14.4A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 12.7A
自谐振频率(SRF) 2MHz
容差 ±10%
长*宽*高 20.5mm*20.5mm*9.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
