VLCF4020T-150MR68

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 680mA 680mA 15μH 303mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*2mm
供应商型号: 12M-VLCF4020T-150MR68
供应商: 云汉优选
标准整包数: 1000

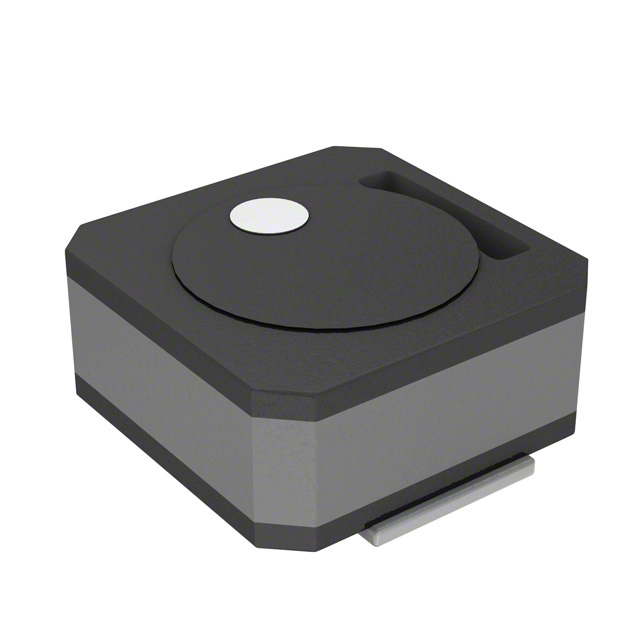

TDK 贴片电感 VLCF4020T-150MR68

VLCF4020T-150MR68概述


    产品简介


    产品概述
    VLCF4020型电感器是一款专为电源电路设计的绕线铁氧体电感器,具有低背设计,属于磁屏蔽型产品。它主要用于HDD(硬盘驱动器)、DVC(数字视频摄像机)、DSC(数码照相机)等便携式设备的电源电路,以及液晶显示器和其他DC-DC转换器中。
    主要功能
    - 磁屏蔽结构:利用铁氧体磁芯的磁屏蔽特性,有效减少电磁干扰。
    - 宽温范围:可在-40°C至+105°C的工作温度范围内稳定运行。
    - 低直流电阻:优化后的直流电阻值使得电感器在传输电能时损耗更小。

    技术参数


    | 型号 | 电感 (µH) | 电感容差 (%) | 直流电阻 (Ω) | 额定电流 (A) |

    | VLCF4020T-1R8N1R9 | 1.8 ±30% | 0.051 | 1.97 / 2.37 |
    | VLCF4020T-2R2N1R7 | 2.2 ±30% | 0.059 | 1.72 / 2.19 |
    | VLCF4020T-3R3N1R5 | 3.3 ±30% | 0.078 | 1.52 / 1.94 |
    | VLCF4020T-4R7N1R2 | 4.7 ±30% | 0.098 | 1.24 / 1.71 |
    | VLCF4020T-6R8N1R0 | 6.8 ±30% | 0.131 | 1.05 / 1.47 |
    | VLCF4020T-100MR85 | 10 ±20% | 0.185 | 0.85 / 1.22 |
    | VLCF4020T-150MR68 | 15 ±20% | 0.303 | 0.68 / 1.0 |
    | VLCF4020T-220MR56 | 22 ±20% | 0.431 | 0.56 / 0.8 |
    | VLCF4020T-270MR48 | 27 ±20% | 0.496 | 0.48 / 0.8 |
    | VLCF4020T-330MR47 | 33 ±20% | 0.628 | 0.47 / 0.69 |
    | VLCF4020T-470MR39 | 47 ±20% | 0.934 | 0.39 / 0.56 |
    | VLCF4020T-101MR26 | 100 ±20% | 1.4 | 0.26 / 0.45 |

    产品特点和优势


    独特功能和优势
    1. 磁屏蔽结构:独特的磁屏蔽结构可以有效减少外部磁场干扰,提供更高的电磁兼容性。
    2. 宽温范围:能够在极端温度环境下工作,适用于各种苛刻的应用环境。
    3. 低直流电阻:低电阻设计减少了能量损耗,提高效率。
    4. 高可靠性:经过严格的测试和验证,确保长期可靠性和稳定性。
    应用场景
    - HDD、DVC、DSC:这些便携式设备要求紧凑且高效的电源管理,VLCF4020能够满足这一需求。
    - 液晶显示器:为显示器的DC-DC转换器提供必要的电感支持,保证电源的稳定供应。
    - 其他DC-DC转换器:在许多电子产品中,VLCF4020可以作为关键组件,确保电源转换的高效和稳定。

    应用案例和使用建议


    应用案例
    在便携式设备如DSC和DVC中,VLCF4020的低背设计和高效率特性使其成为电源管理的理想选择。其磁屏蔽结构也能够有效防止电磁干扰,提高设备的整体性能。
    使用建议
    - 散热设计:尽管电感器具备较好的散热性能,但在高负载环境下仍需考虑适当的散热措施。
    - 焊接温度控制:遵循推荐的焊接温度曲线,避免过高的温度导致性能下降。
    - 环境条件:存放时注意湿度和温度,避免潮湿和极端高温环境,以免影响电感器的性能。

    兼容性和支持


    兼容性
    VLCF4020型电感器与大多数主流的PCB设计和制造工艺兼容。用户可以选择合适的封装和安装方式,以适应不同的应用需求。
    厂商支持
    制造商提供了详尽的技术支持文档和售后保障服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    问题与解答
    1. Q:VLCF4020型电感器的最大额定电流是多少?
    - A:具体最大额定电流取决于不同型号,可以通过技术手册查询各型号的具体参数。
    2. Q:如何确定正确的电感器型号?
    - A:根据应用的电压和电流需求,参考产品手册中的技术参数选择合适的型号。
    3. Q:电感器的温度范围如何影响其性能?
    - A:在-40°C至+105°C的温度范围内,电感器能够保持稳定性能,超出此范围可能会影响其正常工作。

    总结和推荐


    综合评估
    VLCF4020型电感器以其独特的磁屏蔽结构、宽温范围和低直流电阻等特性,在多种应用场合中表现优异。它不仅适用于便携式设备,还广泛应用于各类电源转换设备中,为其提供稳定高效的电感支持。
    推荐使用
    鉴于VLCF4020型电感器的高性能和广泛应用性,我们强烈推荐它用于需要高可靠性和高效能电源管理的场合。同时,我们也建议用户在使用前仔细阅读采购规格书,以确保获得最佳的使用效果和性能表现。

VLCF4020T-150MR68参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 303mΩ
额定电流 680mA
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 680mA
长*宽*高 4mm*4mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLCF4020T-150MR68厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4020T-150MR68数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4020T-150MR68 VLCF4020T-150MR68数据手册

VLCF4020T-150MR68封装设计

查看详情并下载
Symbol
Footprint
3D Model
