B82442T1184K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 4.2MHz 720mA 350mA 20 180μH 1.96Ω ±10% 2220 贴片安装 5.9mm*5mm*5.3mm
供应商型号: 2125978
供应商: 海外现货
标准整包数: 5

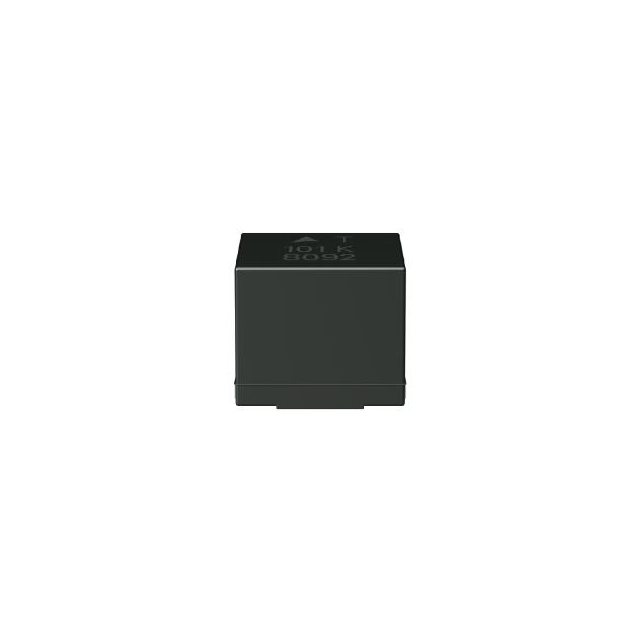

TDK 贴片电感 B82442T1184K000

B82442T1184K000概述


    产品简介


    TDK Electronics SIMID系列SMT电感
    SIMID系列是TDK Electronics AG推出的一系列表面贴装电感器(SMT),旨在提供高性能的电感解决方案。本系列产品特别适用于电源电压滤波、耦合和解耦等应用。SIMID系列型号之一——SIMID 2220-T具有多种额定电感值和电流等级,广泛应用于汽车电子、电信、消费电子及工业电子等领域。

    技术参数


    - 尺寸: 2220 (EIA) 或 5650 (IEC)
    - 额定电感: 1 μH 至 10000 μH
    - 额定电流: 46 mA 至 3510 mA
    - 温度范围: –55 °C 至 +150 °C
    - 磁芯: 铁氧体鼓形磁芯
    - 线圈焊接: 激光焊接
    - 阻燃封装: 采用阻燃材料封装

    产品特点和优势


    - 高可靠性: 温度范围可达 +150 °C,且通过了 AEC-Q200 认证,确保了在高温环境下的可靠运行。
    - 大电流处理能力: 具备非常高的电流承载能力,适合高功率应用。
    - 高性能: 高电感值,适合要求严格的应用场合。
    - 兼容性强: 可用于无铅回流焊接,符合RoHS标准,不含卤素,满足环保要求。
    - 耐用性: 采用了抗硫化的设计,提高了耐久性。

    应用案例和使用建议


    SIMID系列SMT电感器广泛应用于各类电子设备中,特别是在直流/直流转换器、开关电源和汽车电子设备中。为了确保最佳性能,建议遵循制造商提供的焊接和安装指南。具体如下:
    - 焊接条件: 使用带有焊锡膏的回流焊接,温度为+(245 ±5) °C,持续时间(5 ±0.3)秒。
    - 测试条件: 在 +23 ±5 °C 条件下进行 Q 因子测试,频率为 fQ,电压为 0.5 V。
    - 热冲击测试: 能够承受 +260 °C 下 40 秒的热冲击,符合JEDEC J-STD 020D标准。

    兼容性和支持


    - 兼容性: SIMID 2220-T 系列电感器可与其他标准SMD组件配合使用,适用于各种印刷电路板设计。
    - 技术支持: TDK Electronics 提供详尽的技术支持文档,包括焊接和测试指南。客户还可以联系公司的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题: 电感器在高温环境下工作时出现故障。
    - 解决方法: 确认安装环境温度不超过+150°C,并按照指定的焊接和安装条件操作。
    2. 问题: 电感器在焊接过程中损坏。
    - 解决方法: 确保焊接温度和时间符合要求,并采取适当的防静电措施。
    3. 问题: 电感器在长期使用后性能下降。
    - 解决方法: 定期检查电感器的工作状态,并更换失效部件。

    总结和推荐


    综上所述,TDK Electronics SIMID系列SMT电感器以其出色的性能、可靠的稳定性及广泛的适用性,在多个行业中表现优异。该产品不仅适用于高要求的汽车电子和工业电子领域,也适用于消费电子和电信设备。如果你需要一个高效能、高可靠性的电感解决方案,TDK Electronics SIMID系列是一个值得考虑的选择。建议根据具体应用需求选择合适的型号,并严格按照制造商的指导进行操作和维护。

B82442T1184K000参数

参数
额定电流 350mA
Q值 20
测试频率 796KHz
电感值 180μH
饱和电流(LSAT) 720mA
自谐振频率(SRF) 4.2MHz
容差 ±10%
直流电阻(DCR) 1.96Ω
长*宽*高 5.9mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

B82442T1184K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442T1184K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442T1184K000 B82442T1184K000数据手册

B82442T1184K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
