首页  >  产品百科  >  B66297G0000X187

B66297G0000X187

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 2200µi N87 102mm(长度)*20.3mm(高度)
供应商型号: 3770728
供应商: element14
标准整包数: 1

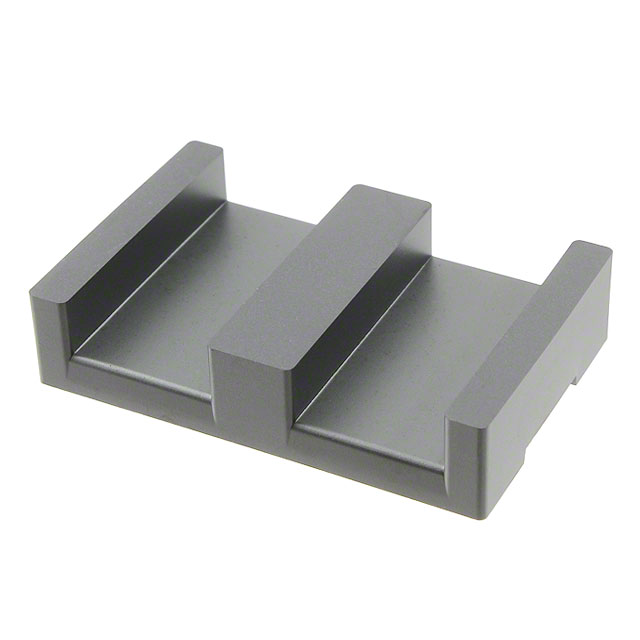

TDK 磁芯 B66297G0000X187

B66297G0000X187概述


    产品简介


    本篇文档介绍的是由EPCOS AG生产的磁芯(铁氧体)组件,主要包括ELP 102/20/38与I 102/7/38两种类型。这些磁芯被广泛应用于电感器、变压器等领域,具备高效率和优异的电气性能。它们的用途覆盖了通信设备、电源转换系统、数据处理装置等多个电子设备领域。

    技术参数


    - 核心组合: ELP 102/20/38 和 I 102/7/38
    - 类型: 磁芯(无夹持凹槽)
    - 材料: N87 和 N97
    - 供货方式: 单个单位
    - 总长度/面积比(Σl/A): 0.227 mm⁻¹
    - 有效磁路长度(le): 121.2 mm
    - 有效截面面积(Ae): 534.2 mm²
    - 最小截面面积(Amin): 524.5 mm²
    - 体积(Ve): 67745 mm³
    - 近似重量(每套): 330 g
    - 温度范围(操作温度): 100°C
    - 初始磁导率 μe: 1680(N87材料), 1740(N97材料)
    - 最大直流磁场密度 BDC: < 8.8 mT(N87材料), < 8.0 mT(N97材料)

    产品特点和优势


    - 独特的磁导率性能: 这些磁芯的磁导率表现出色,能够适应不同的直流磁场强度,适用于高频操作下的高性能应用。
    - 良好的机械稳定性: 采用陶瓷材料制作,具有较高的机械强度,能够承受高频率下的震动和冲击。
    - 低损耗: 磁芯的功率损耗较低,能有效提升电感器的整体效率。
    - 优异的温控性能: 确保在高温环境中仍能保持稳定的性能。

    应用案例和使用建议


    在通信电源中,EPCOS的磁芯可用于构建高性能的滤波电感器,显著提高电源转换的效率。在数据处理设备中,可以用于制作小型高效的变压器,从而减少电路板的空间占用。
    使用建议:
    - 在组装过程中要轻柔地开始线圈绕制,以防止损坏端盖。
    - 确保焊接温度不超过300°C,避免焊点变形。
    - 在特定情况下,钻孔尺寸应适当扩大,以确保变压器正确安装。

    兼容性和支持


    EPCOS AG明确指出,其生产的磁芯配件仅在与同品牌磁芯组合时进行过设计和评估。因此,不同制造商的产品可能存在不兼容的情况。如果需要将EPCOS的磁芯与其他品牌的配件配合使用,必须事先经过测试。

    常见问题与解决方案


    - 线圈绕制时出现端盖损坏: 开始绕制时动作需柔和,避免过度压力。
    - 焊接时间过长导致的端盖问题: 焊接温度不应超过300°C。
    - 污染引起的焊接不良: 按照指导规范焊接,防止锡浴污染。

    总结和推荐


    EPCOS AG的ELP 102/20/38与I 102/7/38磁芯在电气性能和机械强度方面表现优秀,特别是在高频操作环境下的稳定性和低损耗方面。它们广泛应用于各种电子设备中,对于追求高效能转换和小型化的工程师来说,是非常值得选择的组件。虽然需要关注与其它品牌产品的兼容性问题,但总体而言,这是一款高度可靠且性能卓越的磁芯组件。我们强烈推荐此产品用于多种电子应用场合。

B66297G0000X187参数

参数
磁路截面积 -
磁芯材料 N87
有效磁导率 -
容差 ±25%
磁路长度 -
直径 -
初始磁导率 2200µi
有效面积(Ae) -
磁心因数(ΣI/A) -
磁体体积 -
电感系数(AI) -
长*宽*高 102mm(长度)*20.3mm(高度)
零件状态 在售
包装方式 托盘

B66297G0000X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66297G0000X187数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66297G0000X187 B66297G0000X187数据手册

B66297G0000X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.9513 ¥ 171.312
24+ $ 17.0615 ¥ 154.2295
48+ $ 12.5115 ¥ 113.0993
96+ $ 10.9949 ¥ 99.3893
240+ $ 10.0859 ¥ 91.1725
456+ $ 9.6308 ¥ 87.0583
960+ $ 9.4782 ¥ 85.6792
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 171.31
直接购买
加入购物车
