B82464D6222M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 13.85A 6.17A 2.2μH 21mΩ ±20% 标准安装,贴片安装 10.4mm*10.4mm*6.3mm
供应商型号: 3928730
供应商: 海外现货
标准整包数: 1

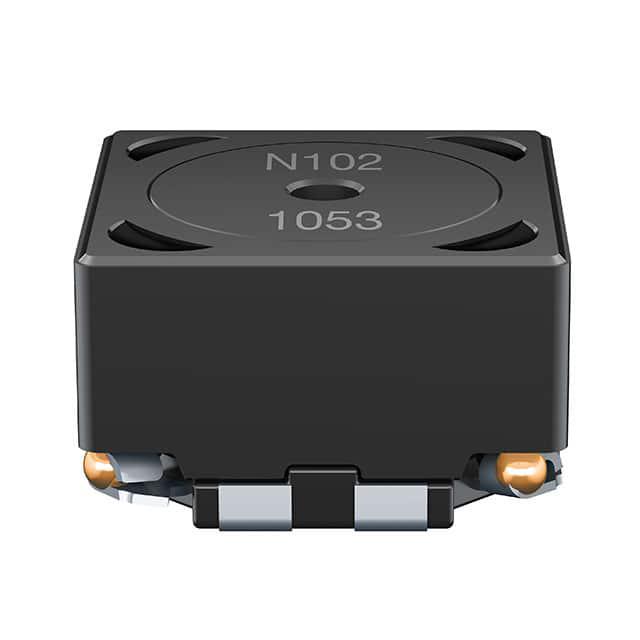

TDK 贴片电感 B82464D6222M000

B82464D6222M000概述


    产品简介


    TDK Electronics推出的B82464D6系列SMT功率电感器专为需要高可靠性和高性能的应用设计。这款电感器具有紧凑的尺寸(10.4 × 10.4 × 6.3 mm),适用于多种电子设备,如直流/直流转换器、共模扼流圈和1:1变压器等。它采用铁氧体芯,磁屏蔽设计,并且通过特殊的绕线技术实现了低漏感和高耦合因子。此外,该系列产品已通过AEC-Q200认证,确保其在汽车和工业应用中的可靠性。

    技术参数


    - 额定电感:2.2 µH 至 47 µH
    - 额定电流:1.71 A 至 6.17 A
    - 工作温度范围:-55°C 至 +150°C
    - 耦合系数:典型值99%
    - 隔离电压:高达500 V
    - 饱和电流:根据不同的电感值变化
    - 直流电阻:最大值0.021 Ω至0.274 Ω
    - 封装方式:24毫米塑封带,盘式包装
    - 重量:约2.5克

    产品特点和优势


    B82464D6系列SMT功率电感器具备以下显著特点和优势:
    - 高温耐受性:可在高达150°C的环境中稳定工作。
    - 高电流承载能力:能承受大电流而不影响其性能。
    - 低直流电阻:降低损耗,提高效率。
    - 高耦合系数:提升整体电路性能。
    - 功能性隔离:能够承受高达500V的功能性隔离电压。
    - 符合标准:通过AEC-Q200认证,满足汽车行业标准。
    - 环境友好:RoHS兼容,适用于无铅焊接。

    应用案例和使用建议


    该电感器广泛应用于各种电子产品中,如直流/直流转换器、共模扼流圈和1:1变压器等。对于常见的应用案例,如在直流/直流转换器中,B82464D6系列电感器可以有效减少纹波电压和电流波动,提高电源稳定性。建议在使用过程中注意环境温度对电感性能的影响,确保在极端温度条件下仍能保持高效运行。另外,建议定期检查电感器的温度,以避免过热导致的损坏。

    兼容性和支持


    该产品与其他标准的电子元器件和设备具有良好的兼容性,适合用于多种电路设计中。厂商提供了详细的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。同时,厂商也提供详细的文档资料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    在使用B82464D6系列SMT功率电感器时,可能会遇到以下问题及解决方案:
    - 问题1:电感器在高温环境下性能下降
    - 解决方案:确保电路周围散热良好,使用适当的散热片或冷却系统,以保持温度在安全范围内。

    - 问题2:电感器在焊接过程中损坏
    - 解决方案:严格按照厂商的焊接条件进行操作,使用合适的焊料和焊接时间,避免过高的焊接温度导致损坏。

    总结和推荐


    B82464D6系列SMT功率电感器凭借其卓越的性能和高可靠性,在多种应用场合中表现出色。其优秀的温度耐受性、高电流承载能力和低直流电阻等特点,使其成为高性能电子设备的理想选择。我们强烈推荐这一系列电感器用于需要高可靠性、高性能的电子设备中。无论是在汽车电子还是工业自动化领域,B82464D6系列电感器都是您不可或缺的选择。

B82464D6222M000参数

参数
容差 ±20%
直流电阻(DCR) 21mΩ
额定电流 6.17A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 13.85A
自谐振频率(SRF) -
长*宽*高 10.4mm*10.4mm*6.3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464D6222M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464D6222M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464D6222M000 B82464D6222M000数据手册

B82464D6222M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
