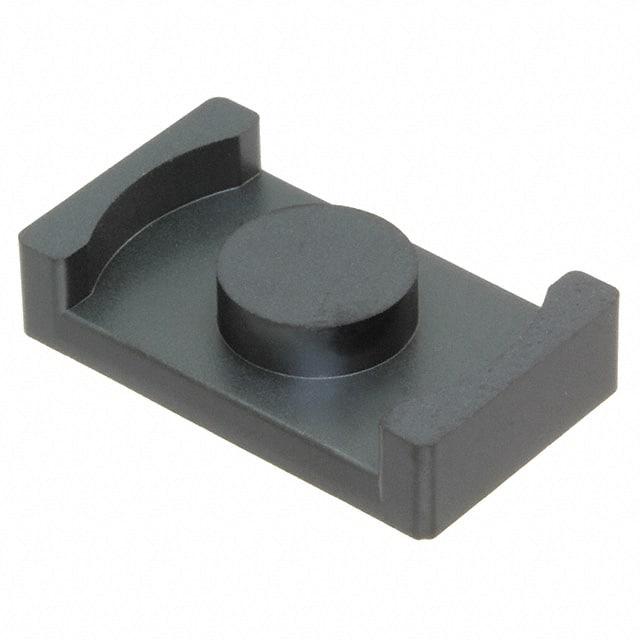

B66484G0000X197

产品分类: 磁芯
厂牌: TDK
产品描述: N97 25mm*14.8mm*5.5mm
供应商型号: N-B66484G0000X197
供应商: 云汉优选
标准整包数: 1
TDK 磁芯 B66484G0000X197

B66484G0000X197概述

    高频磁芯及配件:ER 25/6/15 和 I 25/3/15 组合
    EPCOS AG

    产品简介


    ER 25/6/15 和 I 25/3/15 是由 EPCOS AG 生产的高频磁芯及其相关配件。这些磁芯主要应用于开关电源、电感器和其他需要高效电磁屏蔽的场合。它们的设计符合 IEC 62317-9 标准,具有优化的绕线区域和较小的整体尺寸。磁芯组合设计减少了电磁干扰(EMI)并缩短了绕线长度,从而提高了整体效率和可靠性。

    技术参数


    - 基本特性
    - 型号: ER 25/6/15 和 I 25/3/15
    - 系列/类型: B66484G, B66484K
    - 组装形式: 单个单元
    - 磁特性
    - 总磁路长宽比: ER 25/6/15: 0.482 mm–1; I 25/3/15: 0.399 mm–1
    - 有效磁路长度: ER 25/6/15: 34.1 mm; I 25/3/15: 28.1 mm
    - 有效横截面积: ER 25/6/15: 70.8 mm²; I 25/3/15: 70.4 mm²
    - 最小横截面积: ER 25/6/15 和 I 25/3/15: 69.4 mm²
    - 有效体积: ER 25/6/15: 2414 mm³; I 25/3/15: 1978 mm³
    - 重量: ER 25/6/15: 14.2 g; I 25/3/15: 11.5 g
    - 电特性
    - 材料特性(饱和值、频率、温度): N49、N92、N87、N97 不同材料选项,如 N49 3000 nH, 1150 μe PV 等。

    产品特点和优势


    - 优化绕线区: 减少空间占用,提高绕线效率。
    - 小整体尺寸: 有助于减小最终设备的体积。
    - 减少 EMI: 改善电磁兼容性。
    - 短绕线长度: 减少信号延迟和损耗。
    - 高稳定性: 高温下运行稳定,具有抗冲击和热冲击能力。

    应用案例和使用建议


    - 开关电源: 高频开关电源系统中,磁芯用于电感器以减少 EMI 干扰,提高效率。
    - 使用建议:
    - 开始绕线时动作要轻柔,避免损坏边缘。
    - 确保焊接时间不超过300°C,避免影响平面度和引脚排列。
    - 端子焊接应严格按照说明进行,防止污染或烧焦的绝缘。

    兼容性和支持


    EPCOS 明确指出,EPCOS 的磁芯配件仅适用于 EPCOS 的磁芯产品。如果需要与其他制造商的产品配合使用,需要事先测试并自行承担风险。EPCOS 不对其他制造商的产品兼容性提供任何保证。

    常见问题与解决方案


    - 问题: 绕线时边缘损坏。
    - 解决方案: 开始绕线时动作要轻柔。
    - 问题: 高温焊接影响平面度和引脚排列。
    - 解决方案: 确保焊接温度不超过300°C。
    - 问题: 焊接不良导致污染。
    - 解决方案: 按照处理说明操作。

    总结和推荐


    ER 25/6/15 和 I 25/3/15 高频磁芯及其配件凭借其优化的结构设计和出色的磁特性,在开关电源和电感器等领域表现出色。通过精心选择材料和工艺,这些磁芯能够显著提升电磁兼容性,减少 EMI 干扰,同时保持稳定的性能。总体来说,这是一款值得推荐的高性能电子元件。

B66484G0000X197参数

参数
磁心因数(ΣI/A) -
磁芯材料 N97
磁路长度 -
有效面积(Ae) -
初始磁导率 -
有效磁导率 -
容差 -
磁体体积 -
磁路截面积 -
直径 -
电感系数(AI) -
长*宽*高 25mm*14.8mm*5.5mm
零件状态 在售
包装方式 盒装

B66484G0000X197厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66484G0000X197数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66484G0000X197 B66484G0000X197数据手册

B66484G0000X197封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.06 ¥ 9.7308
300+ $ 0.9888 ¥ 9.0772
库存: 520
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 973.08
直接购买
加入购物车
