首页  >  产品百科  >  B66329G0250X127

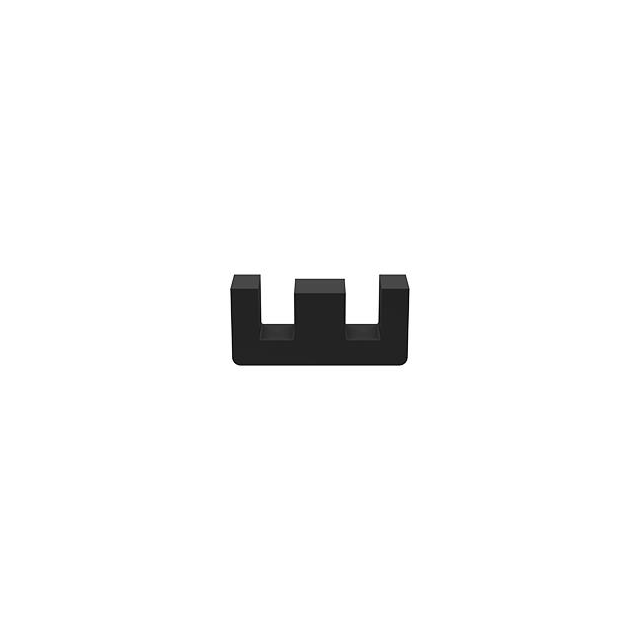

B66329G0250X127

产品分类: 磁芯
厂牌: TDK
产品描述: 2000µi E 42mm*20mm*21.2mm
供应商型号: 3585792
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B66329G0250X127

B66329G0250X127概述


    产品简介


    本文将详细介绍TDK Electronics生产的铁氧体磁芯(Ferrite Cores)及其配件。本系列包括B66329和B66243两种型号,适用于广泛的电子设备和系统。铁氧体磁芯是电子电路中常用的无源元件之一,具有良好的电磁屏蔽性能和较低的损耗,广泛应用于电源、信号处理和高频通信等领域。

    技术参数


    以下是TDK B66329和B66243型号铁氧体磁芯的主要技术参数:
    - 基本参数:
    - 型号: B66329, B66243
    - 形态: 芯片式
    - 单位重量: 约116克/组
    - 磁芯尺寸: le = 97 mm, Ae = 234 mm², Amin = 229 mm², Ve = 22700 mm³
    - 电感值: 随着空气隙的变化而变化,具体见下文

    - 电感值 (AL值):
    - 材料: N27, N87
    - 单位: nH
    - 示例:
    - N27: AL = 4750 nH, BS = 1560 mT, PV < 4.40 W/组
    - N87: AL = 5200 nH, BS = 1690 mT, PV < 12.00 W/组
    - N97: AL = 5400 nH, BS = 1780 mT, PV < 10.20 W/组
    - N95: AL = 6700 nH, BS = 2290 mT, PV < 12.60 W/组 (25°C)

    - 其他参数:
    - 空气隙:不同型号的磁芯有不同的空气隙尺寸,例如N27和N87型号的磁芯在空气隙为0.25 mm和0.50 mm时的AL值分别为1029 nH和603 nH。


    产品特点和优势


    TDK Electronics的铁氧体磁芯具备以下独特功能和优势:
    - 高性能和可靠性:磁芯采用优质材料制造,确保了高耐温性和低损耗特性。
    - 可调性:通过不同的空气隙尺寸,可以实现多种电感值的选择,满足不同应用场景的需求。
    - 机械稳定性:尽管铁氧体是陶瓷材料,容易受到机械应力影响,但磁芯设计具有一定的抗冲击能力,适合各种复杂安装环境。

    应用案例和使用建议


    铁氧体磁芯广泛应用于电源管理、信号滤波、阻抗匹配等场合。例如,在开关电源的设计中,选择合适的磁芯可以有效提高电源转换效率并减少体积。
    使用建议:
    - 温度控制:在高温环境下工作时,注意磁芯的温度限制,避免过热损坏。
    - 组装注意事项:在组装过程中要小心轻放,避免对磁芯造成物理损伤。例如,过强的卷绕力可能导致磁芯损坏或变形。

    兼容性和支持


    - 兼容性:建议使用TDK配套提供的线圈架(Coil former)以确保最佳性能。此外,磁芯的焊接工艺需严格遵循IEC 60068-2-20标准,以保证焊接质量和长期可靠性。
    - 技术支持:TDK提供详尽的技术文档和支持,帮助用户更好地理解和使用这些磁芯产品。用户可以通过官网或其他渠道获取详细的技术资料和技术支持。

    常见问题与解决方案


    - 问题1: 磁芯在组装过程中易受损。
    - 解决方案: 在组装时要轻柔操作,避免过度施加压力。可以使用适当的工装来辅助安装,降低人为因素导致的风险。

    - 问题2: 焊接过程中铜引脚变形。
    - 解决方案: 严格按照焊接工艺要求进行操作,缩短焊接时间以避免长时间高温造成焊点或引脚变形。同时,选择合适的焊锡膏和助焊剂也能显著改善焊接质量。

    总结和推荐


    综上所述,TDK Electronics的铁氧体磁芯凭借其卓越的性能、可靠的品质以及灵活的应用范围,在各类电子产品设计中具有重要的价值。我们强烈推荐这些产品用于需要高精度和稳定性的场合。然而,在使用过程中也需要注意遵守相关的操作规范,确保磁芯在预期的工作条件下正常运行。

B66329G0250X127参数

参数
初始磁导率 2000µi
有效磁导率 -
磁路截面积 -
有效面积(Ae) -
磁心因数(ΣI/A) -
磁芯材料 E
磁体体积 -
直径 -
容差 -
磁路长度 -
电感系数(AI) -
长*宽*高 42mm*20mm*21.2mm
零件状态 在售
包装方式 盒装

B66329G0250X127厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66329G0250X127数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66329G0250X127 B66329G0250X127数据手册

B66329G0250X127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.3984
10+ ¥ 16.0601
50+ ¥ 14.9894
100+ ¥ 14.7217
200+ ¥ 14.7217
360+ ¥ 14.4541
1800+ ¥ 14.4541
3600+ ¥ 14.4541
库存: 142
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.39
