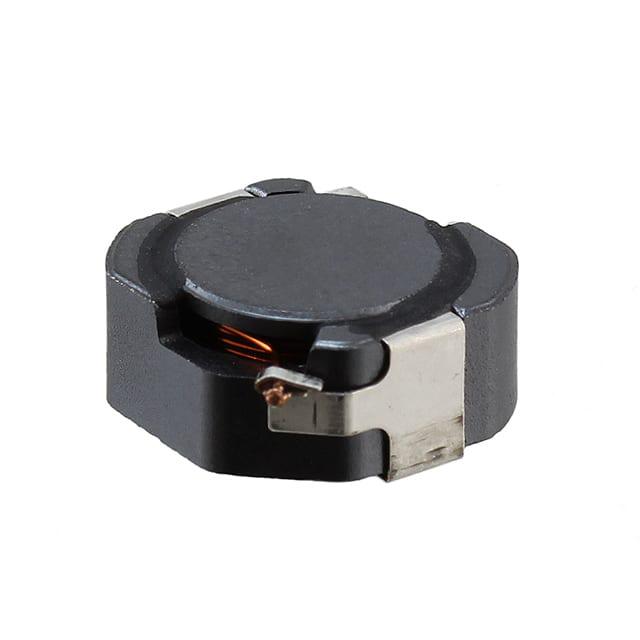

CLF12555T-220M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.8A 2.8A 22μH 43mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*5.5mm
供应商型号: 810-CLF12555T-220M-H
供应商: Mouser
标准整包数: 1
TDK 贴片电感 CLF12555T-220M-H

CLF12555T-220M-H概述


    产品简介


    本产品为TDK-EPC公司推出的SMD功率电感器——CLF12555-H型,其专为汽车电器控制装置和高温操作设备设计。该电感器采用微型尺寸,具备坚固耐用的设计,能够承受汽车使用过程中常见的高温、振动及机械冲击。主要应用于汽车电子控制系统(如ECM、HID、SRS气囊、变速箱控制、电动助力转向控制、制动控制等)。

    技术参数


    - 型号及尺寸:CLF12555-H 型号,安装面积12.5mm x 12.1mm,最大高度5.85mm
    - 电感值及容差:范围从1.0uH至470uH,容差分别为+/-30%、+/-20%
    - 直流电阻:范围从6.4mΩ至795mΩ,容差均为+/-20%~+/-30%
    - 额定直流电流(Idc1/Idc2):额定电流取决于电感饱和度和自发热温度上升情况,具体数值见表格
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +125°C
    - 其他特性:自动贴装包装,铅(Pb)自由

    产品特点和优势


    - 紧凑设计:12.5mm x 12.1mm 的微型尺寸使其适用于空间受限的应用环境
    - 高可靠性和耐久性:具有良好的抗震、耐热性能,适合极端工作环境
    - 高磁屏蔽:通过特殊设计实现了高水平的EMC保护
    - 自动化生产:Tape & Reel 包装便于自动化装配过程

    应用案例和使用建议


    该电感器因其优异的抗振和耐温特性,在汽车电子系统中广泛使用。在实际应用中,用户需要注意电感值的选择以避免电感饱和导致性能下降。此外,根据不同的应用场景调整输入电流,避免因过载而导致设备损坏。

    兼容性和支持


    CLF12555-H型SMD功率电感器可与其他标准的SMD元件一起使用,支持自动化生产和设备维护。TDK-EPC公司提供详尽的技术文档和售后服务,确保用户的顺利使用和维护。

    常见问题与解决方案


    1. 问题:电感饱和后如何避免?
    - 解决方案:选择适当的电感值,避免工作电流超过额定电流范围,定期检查设备运行状态。

    2. 问题:如何处理自发热问题?
    - 解决方案:注意散热设计,保证良好通风,减少热量积累。

    总结和推荐


    综上所述,TDK-EPC公司的CLF12555-H型SMD功率电感器凭借其紧凑的尺寸、卓越的性能和广泛的应用场景,成为汽车电子领域的优选组件。对于需要高性能、高可靠性的用户来说,这是一款值得推荐的产品。

CLF12555T-220M-H参数

参数
直流电阻(DCR) 43mΩ
额定电流 2.8A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 4.8A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.5mm*12.5mm*5.5mm
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
