VLS3015CX-150M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 720mA 1.11A 15μH 382mΩ ±20% 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: VLS3015CX-150M-1
供应商: 国内现货
标准整包数: 2000

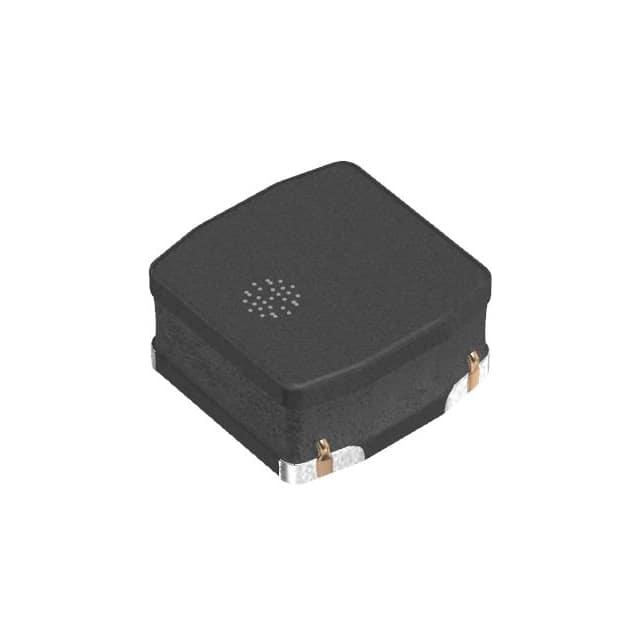

TDK 贴片电感 VLS3015CX-150M-1

VLS3015CX-150M-1概述


    产品简介


    VLS3015CX-1系列电感器是专为电源电路设计的绕线铁氧体磁屏蔽型电感器。其主要功能包括在高密度组装中实现优良的磁屏蔽效果,同时通过优化铁芯形状实现大电流和低直流电阻(Rdc)。这些电感器适用于多种消费类电子产品,如智能手机、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字摄像机(DVC)、数字静态相机(DSC)、便携式显示器面板、便携式游戏设备及紧凑型电源模块等。

    技术参数


    - 尺寸:3.0mm × 3.0mm × 1.5mm
    - 电感范围:1.0 µH 至 100 µH
    - 电感容差:±20%
    - 额定电流:不同型号范围从 0.92A 到 3.70A
    - 直流电阻:范围从 0.035Ω 到 2.245Ω
    - 操作温度范围:–40°C 到 +105°C(含自热效应)
    - 焊接条件:
    - 预热时间:30秒
    - 焊接温度:最高260°C
    - 焊接时间:60至120秒

    产品特点和优势


    - 高磁屏蔽性能:能够在高密度装配中减少磁场干扰。
    - 优化的核心形状:提高电流承载能力和降低直流电阻。
    - 广泛的温度适应性:可在极端条件下稳定运行。
    - 兼容性:可应用于各种消费电子设备,具有较强的通用性。

    应用案例和使用建议


    VLS3015CX-1电感器广泛应用于智能手机和平板电脑的电源管理电路中。对于这些应用,我们建议确保良好的散热设计,以避免自热效应带来的潜在问题。此外,在装配过程中需注意预热,以防止因温度差异过大导致的焊接缺陷。

    兼容性和支持


    本产品与现有的多种消费电子设备高度兼容。生产商提供了详细的焊接条件指导,确保安装过程顺利进行。在使用过程中,如果需要技术支持,可以联系相关制造商获取帮助。

    常见问题与解决方案


    - Q: 如何处理过热导致的性能下降?
    - A: 确保电路板设计考虑到了适当的散热措施,并遵循手册中提供的焊接条件。
    - Q: 产品的储存条件是什么?
    - A: 存储温度范围应在-40°C到105°C之间,相对湿度不超过75%RH。

    总结和推荐


    总体而言,VLS3015CX-1系列电感器是一款高性能且广泛应用的电源管理组件,尤其适合于消费电子领域。其优良的磁屏蔽性能和高温稳定性使其成为许多应用的理想选择。考虑到其优异的设计和广泛的适用性,我们强烈推荐这一系列产品给需要高性能电源管理解决方案的用户。

VLS3015CX-150M-1参数

参数
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 720mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 382mΩ
额定电流 1.11A
长*宽*高 3mm*3mm*1.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3015CX-150M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015CX-150M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015CX-150M-1 VLS3015CX-150M-1数据手册

VLS3015CX-150M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4621
20000+ ¥ 0.4483
库存: 4200
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 924.2
