首页  >  产品百科  >  NL453232T-5R6J-PF

NL453232T-5R6J-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 33MHz 300mA 50@7.96MHz 5.6μH 1.1Ω ±5% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2345156
供应商: 海外现货
标准整包数: 1

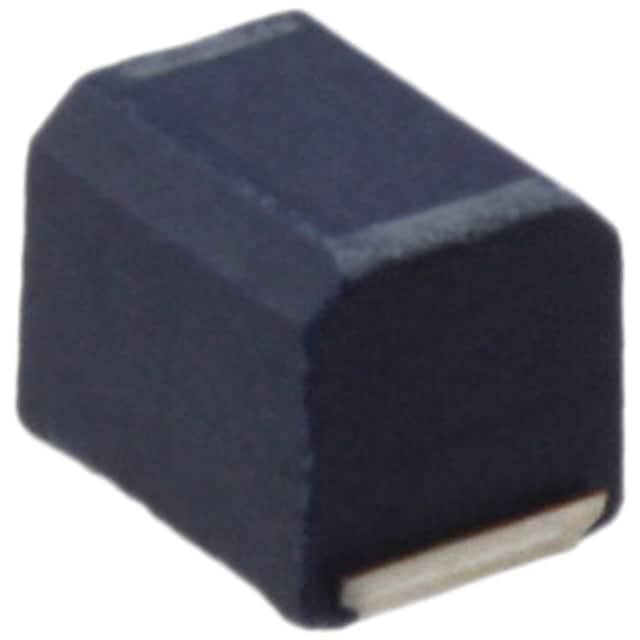

TDK 贴片电感 NL453232T-5R6J-PF

NL453232T-5R6J-PF概述


    产品简介


    NL453232型电感器是一款专为标准电路设计的绕线铁氧体电感器。这类电感器采用树脂模制工艺,广泛应用于智能电表、音频视频设备、xDSL通信设备以及通讯基础设施(如移动基站)、工业设备及其他电子产品中。其特点是具有严格的电感容差(±5%),能够满足诸如滤波电路等对电感值稳定性要求较高的应用场景。此外,该系列电感器还具备出色的温度特性,能够在-40℃至+105℃的工作温度范围内保持稳定性能。

    技术参数


    NL453232型电感器的技术参数如下:
    | 规格 | 允许偏差 | 最低测量频率 (MHz) | 自谐振频率 (MHz) | 直流电阻最大值 (Ω) | 额定电流最大值 (mA) |
    |
    | 1 µH | ±5% | 50 | 7.96 | 0.5 | 450 |
    | 1.2 µH| ±5% | 50 | 7.96 | 0.55 | 430 |
    | 1.5 µH| ±5% | 50 | 7.96 | 0.6 | 410 |
    | 1.8 µH| ±5% | 50 | 7.96 | 0.65 | 390 |
    | 2.2 µH| ±5% | 50 | 7.96 | 0.7 | 380 |
    | 2.7 µH| ±5% | 50 | 7.96 | 0.75 | 370 |
    | 3.3 µH| ±5% | 50 | 7.96 | 0.8 | 355 |
    | 3.9 µH| ±5% | 50 | 7.96 | 0.9 | 330 |
    | 4.7 µH| ±5% | 50 | 7.96 | 1 | 315 |
    | 5.6 µH| ±5% | 50 | 7.96 | 1.1 | 300 |
    | 6.8 µH| ±5% | 50 | 7.96 | 1.2 | 285 |
    | 8.2 µH| ±5% | 50 | 7.96 | 1.4 | 270 |
    | 10 µH| ±5% | 40 | 2.52 | 1.6 | 250 |
    | 12 µH| ±5% | 40 | 2.52 | 2 | 225 |
    | 15 µH| ±5% | 40 | 2.52 | 2.5 | 200 |
    | 18 µH| ±5% | 40 | 2.52 | 2.8 | 190 |
    | 22 µH| ±5% | 40 | 2.52 | 3.2 | 180 |
    | 27 µH| ±5% | 40 | 2.52 | 3.6 | 170 |
    | 33 µH| ±5% | 40 | 2.52 | 4 | 160 |
    | 39 µH| ±5% | 40 | 2.52 | 4.5 | 150 |
    | 47 µH| ±5% | 40 | 2.52 | 5 | 140 |
    | 56 µH| ±5% | 30 | 2.52 | 5.5 | 135 |
    | 68 µH| ±5% | 30 | 2.52 | 6 | 130 |
    | 82 µH| ±5% | 30 | 2.52 | 7 | 120 |
    | 100 µH| ±5% | 30 | 2.52 | 8 | 110 |
    | 120 µH| ±5% | 30 | 2.52 | 8 | 110 |
    | 150 µH| ±5% | 30 | 2.52 | 9 | 105 |
    | 180 µH| ±5% | 30 | 2.52 | 9.5 | 102 |
    | 220 µH| ±5% | 30 | 2.52 | 10 | 100 |
    | 270 µH| ±5% | 30 | 2.52 | 12 | 92 |
    | 330 µH| ±5% | 30 | 2.52 | 14 | 85 |
    | 390 µH| ±5% | 30 | 2.52 | 16 | 80 |
    | 470 µH| ±5% | 30 | 2.52 | 26 | 62 |
    | 560 µH| ±5% | 30 | 2.52 | 30 | 50 |
    | 680 µH| ±5% | 30 | 2.52 | 30 | 50 |
    | 820 µH| ±5% | 30 | 2.52 | 35 | 30 |
    | 1000 µH| ±5% | 30 | 2.52 | 40 | 30

NL453232T-5R6J-PF参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 33MHz
容差 ±5%
直流电阻(DCR) 1.1Ω
额定电流 300mA
Q值 50@7.96MHz
测试频率 7.96MHz
电感值 5.6μH
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

NL453232T-5R6J-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NL453232T-5R6J-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NL453232T-5R6J-PF NL453232T-5R6J-PF数据手册

NL453232T-5R6J-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
