首页  >  产品百科  >  GLF1608T100M

GLF1608T100M

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 50mA 180mA 10μH 700mΩ ±20% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: SEU-GLF1608T100M
供应商: 海外现货
标准整包数: 1

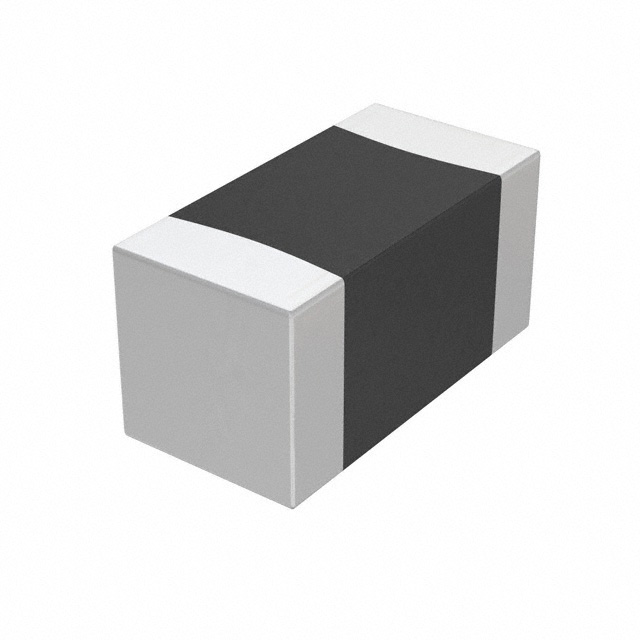

TDK 贴片电感 GLF1608T100M

GLF1608T100M概述

    # GLF1608系列SMD电感(线圈)技术手册

    产品简介


    基本介绍
    GLF1608系列是专为电源线路设计的表面贴装电感(线圈),属于绕制型且具有磁屏蔽功能。它适用于需要高性能、低功耗和高稳定性的场合,尤其适合应用于便携式电子设备中。
    主要功能与应用领域
    - 主要功能: 提供低直流电阻(Rdc)与高直流电流承载能力(Idc)。
    - 应用领域:
    - 步进升压及降压电路。
    - 各类电源电路中的去耦合电路。
    - 消费电子产品:如数码相机(DSC)、数字摄像机(DVC)、音频设备等。
    - 移动通信设备:例如手机、液晶显示屏面板等。
    - 信息设备:电视、DVD播放器、卫星接收盒、个人电脑(PC)、硬盘驱动器(HDD)等。
    - 游戏娱乐设备:视频游戏机等。

    技术参数


    | 参数名称 | 规格范围 |

    | 封装尺寸(mm) | 1.6×0.8×0.4 |
    | 重量 | 5mg |
    | 工作温度范围 | -40°C至+105°C |
    | 贮存温度范围 | -40°C至+105°C |
    | 焊接条件 | 260°C峰值焊接时间30秒 |

    产品特点和优势


    - 低直流电阻与高直流电流承载能力。
    - 符合RoHS指令要求,无铅环保设计。
    - 能够承受高温回流焊(最高260°C)。
    - 支持大批量自动化组装生产。

    应用案例和使用建议


    典型应用案例
    GLF1608系列电感广泛应用于消费类电子产品中,如手机和平板电脑等移动终端设备。此外,在高性能音频设备和汽车电子系统中也有良好表现。
    使用建议
    - 在选择具体型号时需根据实际需求确定所需电感值及额定电流。
    - 设计PCB布局时应注意保持良好的散热条件以避免过热现象发生。

    兼容性和支持


    兼容性
    GLF1608系列产品可以与多种主流品牌的产品相兼容,确保了系统集成过程中的一致性和可靠性。
    厂商支持
    提供全面的技术文档和支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热措施 |
    | 不良焊点 | 使用正确的焊接参数 |
    | 电感值不符合预期 | 核实所选型号是否满足应用需求 |

    总结和推荐


    综上所述,GLF1608系列SMD电感凭借其卓越的性能指标和广泛的适用范围成为市场上极具竞争力的选择之一。无论是从环保角度还是功能性考虑,都值得推荐给需要此类产品的客户使用。

GLF1608T100M参数

参数
额定电流 180mA
Q值 -
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) 50mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 700mΩ
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

GLF1608T100M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

GLF1608T100M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK GLF1608T100M GLF1608T100M数据手册

GLF1608T100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
