首页  >  产品百科  >  B82498F3829K001

B82498F3829K001

产品分类: 贴片电感
厂牌: TDK
产品描述: 250MHz 5GHz 700mA 50@1GHz 8.2nH 90mΩ ±10% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: UA-B82498F3829K001
供应商: 海外现货
标准整包数: 3000

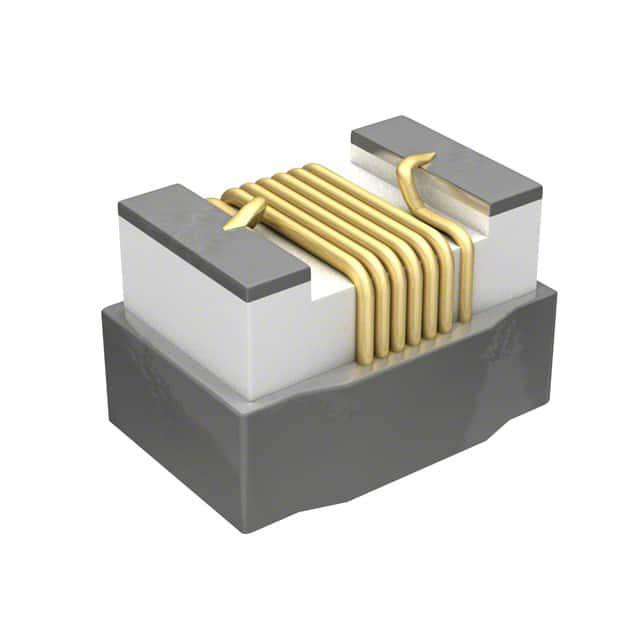

TDK 贴片电感 B82498F3829K001

B82498F3829K001概述

    SIMID 0805-F3 SMT Inductor 技术手册

    产品简介


    SIMID系列0805-F3表面贴装电感(SMT inductor)是TDK Electronics AG生产的高性能电感器。这些电感器采用立方线圈设计,陶瓷芯结构,并且适用于无铅回流焊工艺。它们的主要功能包括用于共振电路和阻抗匹配,广泛应用于多种电子产品,如天线放大器、多媒体设备、无线通信系统、汽车电子、GPS系统以及数据线低通滤波器等领域。

    技术参数


    SIMID 0805-F3 SMT电感的关键技术参数如下:
    - 尺寸: 0805(EIA)或2012(IEC)
    - 标称电感: 2.7 nH 至 820 nH
    - 额定电流: 180 mA 至 1000 mA
    - 温度范围: 最高+125°C
    - Q值: 视具体型号而定
    - 自谐振频率: 视具体型号而定
    - 直流电阻: 视具体型号而定
    - 焊锡性: 通过无铅焊接测试
    - 包装方式: 8毫米泡罩带,每卷3000个
    - 重量: 约10毫克

    产品特点和优势


    SIMID 0805-F3 SMT电感具有以下特点和优势:
    - 高温耐受性: 可在高达+125°C的环境下工作。
    - 高谐振频率: 具有较高的谐振频率。
    - 窄电感容差: 电感值容差较小,确保了更高的精度。
    - 符合环保标准: 通过RoHS认证,适合无铅回流焊接。
    - 汽车级认证: 符合AEC-Q200标准,适用于汽车行业。

    应用案例和使用建议


    SIMID 0805-F3 SMT电感可用于多种应用场景,如天线放大器、多媒体设备、无线通信系统、GPS系统等。根据实际应用需求,用户可以选择合适的电感型号,以满足不同的电流和电感要求。建议在焊接时严格遵循JEDEC J-STD 020D标准,以避免因温度过高导致的产品损坏。

    兼容性和支持


    SIMID 0805-F3 SMT电感与各种主流电子元器件和设备兼容。TDK Electronics AG为该产品提供详尽的技术支持和售后服务,包括产品的故障排查和维修服务。

    常见问题与解决方案


    以下是一些用户可能会遇到的常见问题及解决方案:
    - 问题1: 产品焊接过程中出现虚焊。
    - 解决方案: 确保焊接温度和时间符合JEDEC J-STD 020D标准,避免过高温度导致的损伤。
    - 问题2: 电感值偏离标称值。
    - 解决方案: 检查所选电感型号是否符合实际需求,尽量选择具有更窄电感容差的产品。
    - 问题3: 焊点出现裂纹。
    - 解决方案: 确认焊接过程中的应力控制,避免过大的机械应力导致裂纹。

    总结和推荐


    SIMID 0805-F3 SMT电感是一款性能卓越的电感器,具有高精度、宽温范围和良好的焊锡性。它在多种应用场景中表现出色,尤其适用于需要高可靠性和高精度的场合。建议用户在选购和使用时注意型号的选择,并严格按照制造商的要求进行焊接操作,以确保最佳效果。总体来说,这款电感器是一款值得推荐的产品。

B82498F3829K001参数

参数
Q值 50@1GHz
测试频率 250MHz
电感值 8.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 5GHz
容差 ±10%
直流电阻(DCR) 90mΩ
额定电流 700mA
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82498F3829K001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3829K001数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3829K001 B82498F3829K001数据手册

B82498F3829K001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.2513 ¥ 2.1055
24000+ $ 0.17 ¥ 1.4246
120000+ $ 0.145 ¥ 1.2151
库存: 0
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 0
直接购买
