ZCAT2017-0930-BK

产品分类: 磁芯
厂牌: TDK
产品描述: 20mm 30 底座安装 21mm*9.1mm*20mm
供应商型号: 12M-ZCAT2017-0930-BK
供应商: 云汉优选
标准整包数: 640

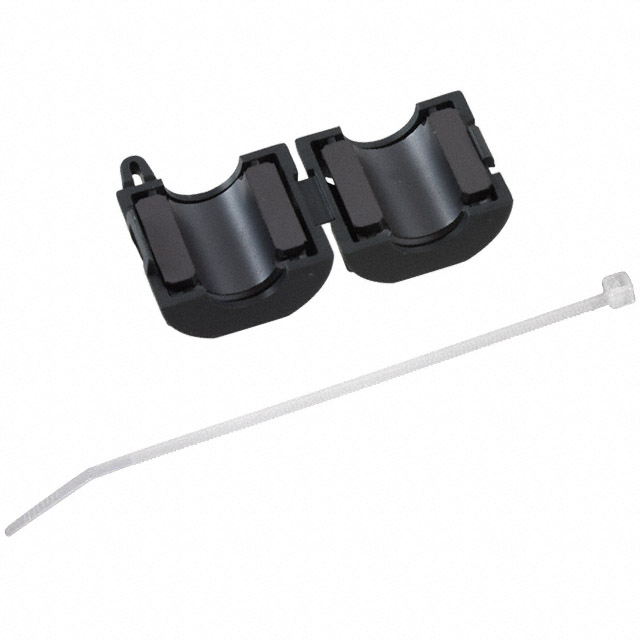

TDK 磁芯 ZCAT2017-0930-BK

ZCAT2017-0930-BK概述

    ZCAT系列钳位滤波器技术手册

    1. 产品简介


    ZCAT系列钳位滤波器是专为电缆设计的电磁兼容(EMC)组件。这类滤波器采用TDK独特的结构,通过将铁氧体芯集成到塑料外壳中,使得它们可以轻松安装在接口电缆和电源电缆上,而无需切割电缆。这些滤波器能够有效吸收高频噪声,特别适用于共模噪声的抑制,且不会影响信号质量。ZCAT系列广泛应用于计算机、打印机、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等领域。

    2. 技术参数


    - 阻抗规格:不同型号的ZCAT系列滤波器在不同的频率范围内的阻抗如下:
    - ZCAT1518-0730:10至100MHz时为25Ω,100至500MHz时为50Ω。
    - ZCAT2017-0930:10至100MHz时为20Ω,100至500MHz时为50Ω。
    - ZCAT2032-0930:10至100MHz时为50Ω,100至500MHz时为100Ω。
    - ZCAT3035-1330:10至100MHz时为80Ω,100至500MHz时为150Ω。

    - 工作温度范围:-40℃至85℃。
    - 重量:不同型号的重量在6克到62克之间。
    - 尺寸:详细尺寸规格参见附录表格。

    3. 产品特点和优势


    - 易于安装:通过将铁氧体芯集成到塑料外壳中,使得安装过程非常便捷,无需对电缆进行切割。
    - 高效噪声吸收:采用高频率吸收特性的铁氧体芯,能有效抑制高频噪声。
    - 不影响信号质量:ZCAT系列滤波器对信号传输的影响极小,适用于需要保持信号纯净的应用场景。
    - 多种型号选择:根据电缆直径的不同,提供多个型号以适应各种不同的应用需求。

    4. 应用案例和使用建议


    - 应用案例:ZCAT系列滤波器广泛应用于电脑、打印机、显示器等办公设备中,以提高设备的电磁兼容性。
    - 使用建议:
    - 在使用前请确认电缆直径与滤波器内径相匹配。
    - 尽量避免产品受到机械冲击,以防损坏。
    - 使用后请注意存储条件,温度应在5至40℃之间,湿度不超过75%RH。

    5. 兼容性和支持


    - 兼容性:ZCAT系列滤波器适用于各种类型的电缆,具体适用情况可参考附录中的详细规格表。
    - 支持:如果用户需要技术支持或有任何疑问,可以联系制造商获取帮助。

    6. 常见问题与解决方案


    - Q1:如何正确安装ZCAT系列滤波器?
    - A1:只需将滤波器套在电缆上即可。如果安装困难,请检查电缆直径是否与滤波器内径相匹配。
    - Q2:如何判断滤波器是否已损坏?
    - A2:检查滤波器是否有明显的物理损伤或功能异常,如有疑问可联系制造商进行检测。

    7. 总结和推荐


    综上所述,ZCAT系列钳位滤波器以其方便的安装方式、高效的噪声吸收能力和广泛的适用范围,成为提高电子设备电磁兼容性的理想选择。对于需要增强电磁兼容性的应用场合,推荐使用ZCAT系列滤波器。然而,在使用过程中需要注意存储条件及正确的安装方法,以确保最佳性能。

ZCAT2017-0930-BK参数

参数
磁路截面积 -
容差 -
有效面积(Ae) -
磁心因数(ΣI/A) -
有效磁导率 -
磁路长度 -
磁体体积 -
初始磁导率 -
磁芯材料 30
电感系数(AI) -
直径 20mm
长*宽*高 21mm*9.1mm*20mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT2017-0930-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2017-0930-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2017-0930-BK ZCAT2017-0930-BK数据手册

ZCAT2017-0930-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
640+ ¥ 3.4566
6400+ ¥ 3.3529
库存: 2560
起订量: 640 增量: 640
交货地:
最小起订量为:640
合计: ¥ 2212.22
